Détails sur le produit:
|
| Produit: | Affichage LCD TFT RVB de 8 pouces | Résolution: | 800 RGB x 600 |
|---|---|---|---|
| Direction de la vue: | TN 12 heures | Luminance extérieure: | 250 cd/m2 (nits) |
| interface: | 24 bits RVB | Numéro de broche: | 50 épingles |
| Le contour de Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) | Zones actives: | 162.0 ((H) x 121,5 ((V) (mm) |
| écran tactile: | RTP et CTP facultatives | Traitement de surface: | Couche dure ((3H) |
| Affichage des couleurs: | 16,7 M | Connexion: | Branchement |
| Temps de fonctionnement.: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage de TFT LCD de 8 pouces,TN 12 heures affichage LCD TFT |
||
Fourniture d'usine 8 pouces TFT affichage LCD 800x600 pixels TN RGB 12:00 Écran Introduction du produit
L'affichage LCD TFT SFTO800FC-7008AN est un écran TN de 8 pouces de type 12:00 avec une résolution de 800 x 600 pixels.Cet écran TFT SFTO800FC-7008AN est actionné à 3.3V (tension de puissance), Vdd est de 3,0V à 3,6V.
SFTO800FC-7008AN est conçu avec un panneau tactile capacitif, une interface IIC et USB en option.Le TFT touch LCD SFTO800FC-7008AN est en bonne qualitéEn tant qu'affichage de qualité industrielle, ce produit est largement utilisé dans les applications industrielles et médicales, le terminal POS, HMI, la domotique, le système de sécurité, etc.
Caractéristiques
| Produit: | Affichage LCD TFT RVB de 8 pouces |
| Résolution: | 800 RGB x 600 |
| La luminance de surface: | 250 Cd/m2 (nits) |
| Direction de la vue: | TN 12 heures |
| Interface: | 24 bits RGB |
| Le contour de Dim.: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| Numéro de broche: | 50 épingles |
| Zone active: | 162.0 ((H) X 121,5 ((V) (mm) |
| Traitement de surface: | Couche dure ((3H) |
| Connexion: | Le plug-in |
| Écran tactile: | RTP et CTP Facultatif |
| Couleurs d'affichage: | 16.7 M |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -30°C à +80°C |
| Le certificat: | Pour les appareils de traitement des eaux usées:2015 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
> Cet écran TFT de 8 pouces est un écran LCD TFT matrice active couleur qui utilise un TFT en silicium amorphe (transistor à film mince) comme dispositif de commutation actif.
> Cet écran LCD PCAP TFT de 8 pouces est doté d'un écran tactile capacitif avec un verre de couverture qui peut être personnalisé en fonction des exigences du client.
>La gamme de couleurs typique de cet écran TFT de 8 pouces est de 50% Min.45%.
>Ce TFT LCD de 8 pouces a un temps de réponse typique de 30 ms et un maximum de 35 ms.
> Cet écran LCD TFT de 8 pouces 800x600 a un rapport de contraste de type:1000 min:800.
>Ce moniteur RGB TFT de 8 pouces peut fonctionner dans une large plage de température de -20 degrés à +70 degrés.
>Ce TN TFT LCD de 7 pouces est un produit écologique et respectueux de l'environnement, exempt de RoHS et d'halogènes.
>Ce moniteur tactile capacitif de 8 pouces a une faible tension de conduite et une faible consommation d'énergie.
Fourniture d'usine 8 pouces TFT affichage LCD 800x600 pixels TN RGB 12:00
Définition de la broche
Pin1-2 LEDA Anode de la lumière arrière
Pin3-4 LEDK cathode à rétroéclairage
Pin5 GND Terrain
Pin6 VCOM Pour l'entrée VCOM externe en courant continu
P7 DVDD électrique numérique
Mode de détection de la synchronisation
Signal activé par les données PIN9 DE
Signal de synchronisation de pin10 VS cadre
Pin11 Signal de synchronisation de ligne HS
Nom de l'émetteur
Nom de l'appareil
Le bus de données R7-R0
Pin36 GND Terrain
Pin37 DCLK Signal d'horloge en points
Pin38 GND Terrain
Pin39 L/R Source de contrôle de séquence droite ou gauche.
Pin40 U/D Porte de contrôle de balayage vers le haut ou vers le bas
Pin41 VGH Puissance positive pour TFT
Pin42 VGL Puissance négative pour TFT
La puissance analogique de l'AVDD
Pin44 RESETPin de signal de réinitialisation globale.Activer bas pour entrer dans l'état de réinitialisation.Suggérer de se connecter avec un circuit de réinitialisation RC pour la stabilité. normalement tirer haut.
Pin45 NC pas connecté
Pin46 VCOM Pour l'entrée VCOM externe en courant continu
Pin47 DITHB Réglage de la résolution.DITH=H6 bits;DITH=L8 bits (réglage par défaut)
Pin48 GND Terrain
Pin49 NC pas de connexion
Pin50 NC pas connecté

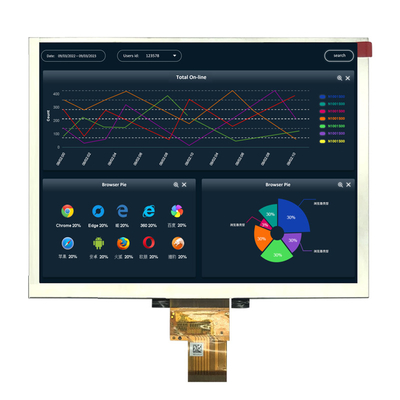

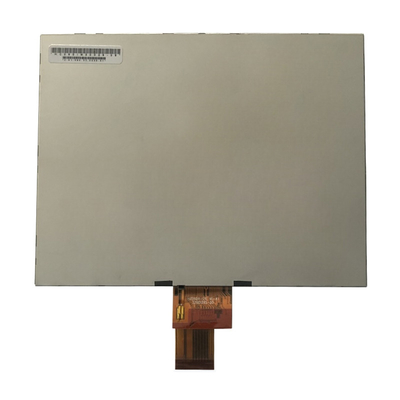

Fourniture d'usine Affichage LCD TFT 8 pouces 800x600 pixels TN RGB 12:00 Écran Image du produit
