Fabricant d'écrans TFT de 5 pouces, type portrait
Caractéristiques
- Cet écran LCD TFT de 5 pouces SF-TC500I-8725B-CT3 a une diagonale de 5 pouces et une résolution de 720x1280 pixels.
- Ce module d'affichage LCD de 5 pouces est équipé d'un circuit intégré ILI9881C, qui comprend des fonctions de contrôleur et de pilote IC, et prend en charge les interfaces MIPI.
- Cet écran PCAP TFT de 5 pouces a une tension d'alimentation (Vdd) allant de 2,6 V à 3,3 V (valeur typique de 2,8 V).
- Cet écran LCD de 5 pouces est un écran de type IPS avec un angle de vue complet de 85/85/85/85 max.
- Ce TFT portrait SF-TC500I-8725B-CT3 de 5 pouces est affiché en mode portrait avec une luminosité de 300 nits et peut être personnalisé à 1000 nits selon les exigences du client.
- Cet écran TFT de 5 pouces est équipé d'un panneau tactile PCAP (projection capacitive), doté d'un IC GT5688, d'une interface I2C et d'une technologie tactile à 5 points,fournir une expérience réactive et conviviale.
- Cet écran PCAP TFT de 5 pouces peut fonctionner à des températures allant de -20 °C à +70 °C; sa température de stockage est comprise entre -30 °C et +80 °C.
- Qu'il soit utilisé à l'intérieur ou à l'extérieur, cet écran LCD TFT de 5 pouces peut répondre à diverses exigences d'affichage.Automatisation du logement, des systèmes de contrôle d'accès, des équipements de surveillance, des analyseurs, des systèmes de sécurité, des systèmes d'irrigation des jardins et un large éventail d'applications.
Informations sur le produit
| Produit: |
Affichage LCD TFT de 5 pouces |
| Résolution: |
720x1280 points |
| Interface: |
MIPI |
| Direction de la vue: |
IPS Tout angle de vue ((85/85/85/85) |
| Écran tactile: |
Le PCAP |
| Structure du PCAP: |
Le GFF |
| Contrôleur CTP: |
Pour l'utilisation des appareils électroménagers |
| Contrôleur LCD: |
Les États membres doivent respecter les dispositions suivantes: |
| Dimension du verre de couverture: |
Personnalisable |
| Connexion: |
ZIF FPC |
| Numéro de broche: |
25 épingles |
| La luminance de surface: |
300 Cd/m2 (nits) |
| Durée de vie de la LED: |
40000 heures |
| Conformité: |
Conforme à la réglementation REACH et RoHS |
Fabricant d'un écran TFT de 5 pouces, type portrait 5 pouces PCAP TFT
Caractéristiques du courant continu
Remarque: une tension supérieure à ce niveau peut endommager le module.
Caractéristiques électro-optiques du rétroéclairage
1. Uniformité = Min/Max * 100%
2. La durée de vie des LED est définie comme suit:La luminosité finale est de 70% de la luminosité initiale;Méthode de mesure: (X*Y: zone lumineuse);
Caractéristiques optiques
Conditions de la mesure:1. Mesure de l'environnement : pièce sombre; 2. température ambiante: 25 ± 2 °C; 3. temps de réchauffement de 30 min.
Définition de la broche LCD TFT
Pin1, LEDA Anode à LED
Pin2, cathode LEDK à LED
Pin3, alimentation par câble VCC 2.8V
Pin4, IOVCC alimentation électrique 1.8V/2.8V
Pin 5, réseau électrique GND
Les signaux d'horloge de type "PIN6", "CLKP" ou "DSI-CLK+"
Les signaux d'horloge de type "PIN7", "CLKN" ou "DSI-CLK"
Pin8, GND Power Ground, vous pouvez me joindre.
Les signaux de données de type "PIN9", "D0N" et "DSI-D0"
Les signaux de données de type DSI-D0+
Pin 11, GND Power Ground. Je vous en prie.
Les signaux de données de type "PIN12", "D1N" et "DSI-D1"
Les signaux de données PIN13, D1P DSI-D1+
Pin14, GND Power Ground. Vous avez une idée?
Les signaux de données de type "PIN15, D2N NC DSI-D2"
Les signaux de données DSI-D2+ sont fournis par des signaux PIN16, D2P NC
Pin17, GND Power Ground. Vous avez une idée?
Les signaux de données de type DSI-D2
Les signaux de données de type DSI-D2+
Pin20, GND Power Ground. Je vous en prie.
Pin21, alimentation électrique TE 2.8V
Le numéro de série de l'appareil doit être identifié.
Pin23, réinitialiser le registre sélectionnez le pin
Pin24, GND Power Ground. Vous avez une idée?
Pin25, GND Power Ground. Vous avez une idée?
Définition du code CTP
Nom de code, GND
Pin2, SDA - 2,8 V
Pin3, SCL - 2,8 V
Pour les appareils de type VDD, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Nom de l'entreprise
Pin 6, RST. Je vous en prie.

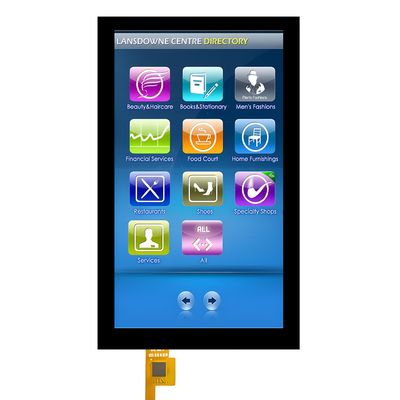

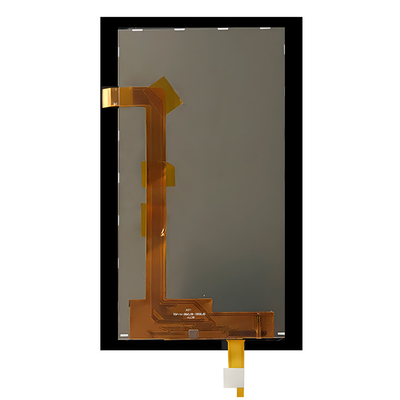

5 pouces TFT Display Fabricant, type de portrait 5 pouces PCAP TFT Display Image
Écran tactile à capacité projetée (PCAP)
La technologie tactile du condensateur de projection (PCAP) offre une réponse rapide et sensible et une fiabilité de niveau professionnel.L'écran tactile capacitif de projection de Saef Technology est spécialement conçu pour lesNous pouvons également combiner des écrans tactiles PCAP avec des écrans à cristaux liquides (LCD),qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
