Détails sur le produit:
|
| Produit: | 7Affichage LCD carré de 6 pouces | Résolution: | 800*800 points |
|---|---|---|---|
| interface: | MIPI | Luminance extérieure: | 1000 cd/m2 (nits) |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) | écran tactile: | personnalisable |
| Contrôleur d'affichage à cristaux liquides: | Les États membres doivent fournir les informations suivantes: | Dimension en verre de couverture: | personnalisable |
| Température de fonctionnement: | -20°C à +70°C | Température de stockage.: | -25°C à +75°C |
| Lumière: | 1000 lentes | Connexion: | ZIF FPC |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 7Affichage LCD TFT de 6 pouces,Écran LCD TFT lisible à la lumière du soleil,Module LCD tft de type carré |
||
Écran IPS lisible par la lumière du soleil de 7,6 poucesIntroduction du produit
Examen rapide du produit
Écran LCD carré
Taille: 7,6 pouces
Résolution: 800 x 800 points
Direction de la vue: IPS
¢ Interface: MIPI
Le code de conduite: ILI9881C
¢ Conseil de contrôle: non
Lumière (cd/m2): 1000
¢ Cadre à travers le trou: Non
Écran tactile: le panneau tactile capacitif projeté (PCAP) est facultatif
Point de détection: 5 doigts
La température de fonctionnement: -20°C à +70°C (température ambiante)
Définition
Saef Technology SFTLe nombre total d'unités utilisées est de:un module LCD TFT d'une diagonale de 7,6 pouces carrés et d'une résolution de 800x800 pixels. Ce module d'affichage LCD de 7,6 pouces est équipé d'un circuit intégré ILI9881C,comprenant les fonctions IC du contrôleur et du conducteurLa tension d'alimentation (Vdd) de ce moniteur LCD de 7,6 pouces varie de 2,5 V à 3,6 V (valeur typique de 3,3 V).Le module de 6 pouces est de type IPS, avec un angle de vue complet (85/85/85/85 maximum).
LeLe secteur financierLe nombre total d'unités utilisées est de: Le module d'affichage est affiché avec une luminosité de 1000 nits. Ce LCD IPS TFT de 7,6 pouces peut fonctionner à des températures allant de -20 °C à +70 °C; sa température de stockage est comprise entre -25 °C et +75 °C.D'une teneur en glucides inférieure ou égale à 50% en glucides, cet écran LCD IPS TFT de 7,6 pouces peut répondre à diverses exigences d'affichage.systèmes de contrôle d'accès, équipements de surveillance, analyseurs, systèmes de sécurité, systèmes d'irrigation de jardin, et un large éventail d'applications.
Informations sur le produit
| Produit: | 7Affichage LCD de 6 pouces carrés |
| Résolution: | 800*800 points |
| La luminance de surface: | 1000 Cd/m2 (nits) |
| Interface: | MIPI |
| Écran tactile: | Personnalisable |
| Dimension du verre de couverture: | Personnalisable |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) |
| Contrôleur LCD: | Les États membres doivent respecter les dispositions suivantes: |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -25°C à +75°C |
| Lumière: | 1 000 nuits |
| Durée de vie de la LED: | 40000 heures |
| Connexion: | ZIF FPC |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Écran IPS lisible par la lumière du soleil de 7,6 poucesDessin du produit
Définition de la broche
| Le pin Je ne veux pas. | Le symbole | Définition |
| 1 | LEDA | Anode de rétroéclairage à LED |
| 2 | LEDK | cathode à rétroéclairage LED. |
| 3 | LEDK | cathode à rétroéclairage LED |
| 4 | VCl | Énergie pour la puissance analogique |
| 5 | CICVC | L'alimentation pour le circuit d'alimentation logique et d'E/S |
| 6 | Réinitialiser | Le signal de réinitialisation est faible. |
| 7 | TE | Sortie d'effet de déchirure |
| 8 | PWM | La sortie de fréquence PWM pour le contrôle du pilote LCD. |
| 9 | Le GND | Terrain de puissance |
| 10 | MIPI_DP0 | La ligne de données MIPI-DSI 0 avec une broche d'entrée positive |
| 11 | Le nombre d'heures de travail | La ligne de données MIPI-DSI 0 avec une broche d'entrée négative |
| 12 | Le GND | Terrain de puissance |
| 13 | MIPI_DP1 | La ligne de données MIPI-DSI 1 est dotée d'une broche d'entrée positive |
| 14 | MIPI_DN1 | Pile d'entrée négative de la voie de données MIPI-DSI 1 |
| 15 | Le GND | Terrain de puissance |
| 16 | Le code de l'établissement | La voie de données MIPl-DSI est posivtve pin d'entrée. |
| 17 | Le nombre d'établissements d'enseignement | Pile d'entrée négative de la voie de données MIPI-DSI |
| 18 | Le GND | Terrain de puissance |
| 19 | MIPI_DP2 | La ligne de données MIPI-DSI 2 est dotée d'une broche d'entrée positive |
| 20 | MIPI_DN2 | Pile d'entrée négative de la voie de données MIPI-DSI 2 |
| 21 | Le GND | Résistance à la combustion |
| 22 | MIPI_DP3 | La ligne de données MIPI-DSI 3 est dotée d'une broche d'entrée positive |
| 23 | MIPI_DN3 | Pile d'entrée négative de la voie de données MIPI-DSI 3 |
| 24 | Le GND | Terrain de puissance |
| 25 | TP_INT | Pince INT pour le CTP (NC) |
| 26 | TP SDA | Pinceau SDA pour le CTP (NC) |
| 27 | TP_SCL | L'épingle SCL pour le CTP (NC) |
| 28 | TP_RESET | Pile de réinitialisation pour TP ((NC) |
| 29 | TP_VCl | Pinceau VCl pour le CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin pour le CTP ((NC) |
Rating absolu maximal
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité | Nom de l'entreprise |
| Voltage de l'alimentation électrique | VCI ~ GND | - Je ne sais pas.3 | Plus de six.5 | V | |
| Voltage d'alimentation électrique 2 | Les États membres doivent respecter les dispositions suivantes: | - Je ne sais pas.3 | +3 et plus.3 | V | |
| Plage de tension d'entrée logique | ViN | - Je ne sais pas.3 | - Je ne sais pas.3 | V | |
| Plage de tension de sortie logique | Vo | - Je ne sais pas.3 | - Je ne sais pas.3 | V | |
| Température de fonctionnement | - Je vous en prie. | - 20 ans. | + 70 | °C | |
| Température de stockage | Tstg | - 25 ans | + 75 | °C |
Caractéristiques du courant continu
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation pour un circuit analogique | VCl | 2.5 | 3.3 | 3.6 | V |
| Voltage d'alimentation pour le circuit logique | CICVC | 1.65 | 1.8 | 3.3 | V |
| Voltage d'entrée "H"leve | VH | 0.7*IOVCC | CICVC | V | |
| Voltage d'entrée "L'leve" | VL | Le GND | 0.3*IOVCC | V | |
| Voltage de sortie "H"niveau | Je vous en prie! | 0.8*IOVCCl | CICVC | V | |
| Voltage de sortie "L'leve" | Voir aussi: | Le GND | 0.2*IOVCC | V |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition |
| Voltage avant | Vf | 13.5 | 15.0 | 17 | V | Si = 225
- Je ne sais pas |
| Luminance du MIC | LV | 1000 | Je ne sais pas. | cd/m | ||
| Nombre de LED | 5X5 | Une pièce | ||||
| Mode de connexion | S/P | 5Sériel/5Parallèle | ||||

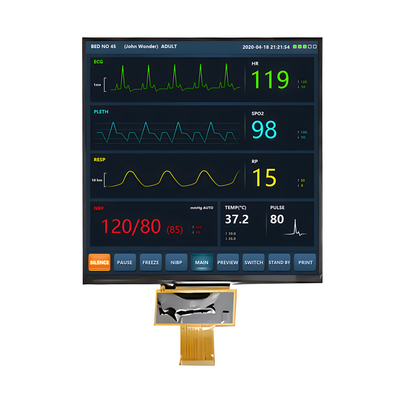

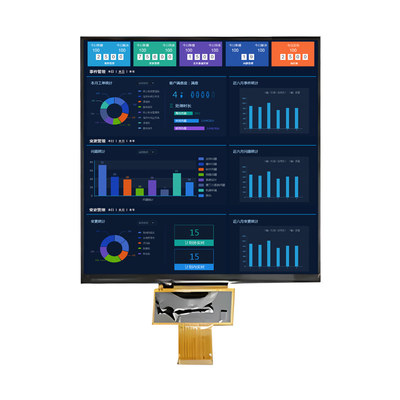

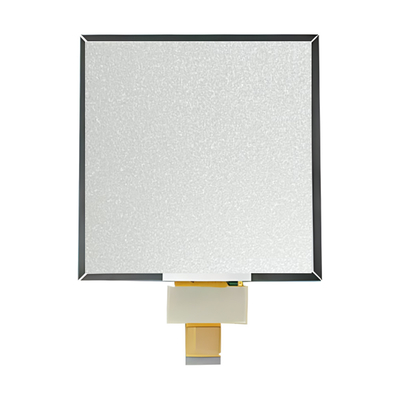

Écran IPS lisible par la lumière du soleil de 7,6 poucesImage du produit
Écran tactile à capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) fournit une réponse rapide et réactive et une fiabilité professionnelle.Les écrans tactiles capacitifs projetés par Saef Technology sont conçus pour desNous pouvons également combiner les écrans tactiles PCAP avec des écrans à cristaux liquides (LCD), une solution intégrée intégrée qui aide à rationaliser les chaînes d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
Nous contacter
Nous aimons entendre parler de vos projets, si vous avez des questions, vous pouvez nous joindre à sales2@saef.com.cn
Mots clés de recherche: tft 7,6 pouces 800*800, 7,6 pouces tft lcd, 7,6 pouces tft lcd, 7,6 pouces tft affichage, 7,6 pouces 800*800 tft affichage LCD, 7,6 pouces tft écran, TFT écran 7,6 pouces
