Détails sur le produit:
|
| Produit: | 4Affichage TFT de 0,3 pouces | Résolution: | 480x272 |
|---|---|---|---|
| Direction de la vue: | IPS, tous les angles de vue | Clé de pilotage: | ST7283 |
| écran tactile: | Non (RTP et CTP sont facultatifs) | Numéro de broche: | 40 bornes |
| Connexion: | ZIF FPC 46 mm | Luminance extérieure: | 500 cd/m2 (nits) |
| Voltage de fonctionnement: | 3.3V | Interface: | RGB |
| Temps de fonctionnement.: | 20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT de 480*272 pixels,Affichage de TFT LCD de 4 |
||

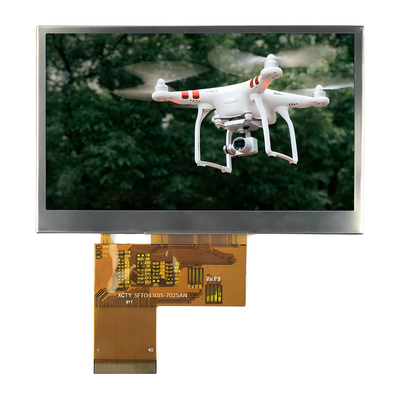

4.3 pouces IPS 480 * 272 pixels TFT affichage LCD, RGB 4,3 pouces écran TFT PRoduct Introduction
Examen rapide du produit
Module LCD TFT de 4,3 pouces, module TFT de 4,3 pouces
Résolution: 480x272 points
Direction de vue: IPS, tous les angles de vue
Interface: RGB
Température de fonctionnement: -20°C à +70°C
¢Code de conduite: ST7283
¢ Conseil de contrôle: non
L'éclairage (cd/m2) est de 500
¢ Cadre à travers le trou: Non
Écran tactile résistif
Définition
Cet écran RGB de 4,3 pouces a une luminosité suffisante et peut fournir une luminosité de 300 nits, 500 nits, 1000 nits, 1500 nits pour une utilisation en intérieur ou en extérieur.grâce à la technologie IPS et 16 millions de couleursÇa a l'air super sous n'importe quel angle.
Cet écran tactile utilise une détection tactile résistive, ce qui en fait un excellent choix pour une utilisation en extérieur.
Ce moniteur sans contact de 4,3 pouces partage la même sortie de broche que nos écrans tactiles résistifs et capacitifs.
Informations sur le produit
| Produit: | 4Affichage TFT de 0,3 pouces |
| Résolution: | 480x272 |
| La luminance de surface: | 500 Cd/m2 (nits) |
| Direction de la vue: | IPS, tous les angles de vue |
| Interface: | RGB |
| Le pilote IC: | Pour les produits à base de plantes: |
| Numéro de broche: | 40 épingles |
| Écran tactile: | Non (RTP et CTP sont facultatifs) |
| Connexion: | ZIF FPC 46 mm |
| Voltage de fonctionnement: | 3.3V |
| Température de fonctionnement: | 20°C à +70°C |
| Température de stockage: | -30°C à +80°C |
| Durée de vie de la LED: | 40000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS |
4.3 pouces IPS 480 * 272 pixels TFT affichage LCD, RGB 4,3 pouces écran TFT PRoductLe dessin
Définition de la broche
| Je ne veux pas. | Nom de la broche | Résultats | Définition |
| 1 | LED-K | Je suis... | Cathode à LED |
| 2 | LED-A | Je suis... | Anode à LED |
| 3 | VSS | Je suis... | La puissance de la terre |
| 4 | VDD | Je suis... | Source d'énergie |
| 5 à 12 | R00-R07 | Je suis... | Signal de données rouge (LSB) |
| 13 à 20 | G00-G07 | Je suis... | Signal de données vert (LSB) |
| 21 à 28 | R00-R07 | Je suis... | Signal de données bleu (LSB) |
| 29 | VSS | Je suis... | La puissance de la terre |
| 30 | DLCK | Je suis... | Signal d'horloge pour échantillonner chaque date |
| 31 | DISP | Je suis... | Affichage du signal ON/OFF |
| 32 | HSYNC | Je suis... | Signal de synchronisation horizontal |
| 33 | VSYNC | Je suis... | Signal de synchronisation verticale |
| 34 | DE | Je suis... | Données d'entrée activées |
| 35 | N.C. | - | Ouvert |
| 36 | Le GND | Je suis... | La puissance de la terre |
| 37 | XR | Je suis... | PIN du panneau tactile |
| 38 | YD | Je suis... | PIN du panneau tactile |
| 39 | Pour les produits: | Je suis... | PIN du panneau tactile |
| 40 | Les États membres | Je suis... | PIN du panneau tactile |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 3.0 à 3.6 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Courant d'alimentation | DSI | - | TBD | - | - Je ne sais pas | VDD = 3,3 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Courant de fuite d'entrée | IIL | - | TBD | - | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 20.3 | 22.4 | 24 | V | Si = 20 mA | - |
| Courant d'alimentation | Si | - | 20 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 448 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 500 | - | Cd/m2 | Si = 20 mA | - |
| Uniformité pour la MPC | - | 70 | 75 | - | Pourcentage | Si = 20 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
