Détails sur le produit:
|
| Produit: | Affichage de TFT de 3,5 pouces | Résolution: | 320x240 points |
|---|---|---|---|
| écran tactile: | avec l'écran tactile de PCAP | Lentille de couverture: | Personnalisable |
| Direction de la vue: | À 6 heures. | Interface: | INTERFACE DE RVB |
| Le contour de Dim.: | 76.9x63.9x4.65 mm | Numéro de broche: | 54 broches |
| Courant d'alimentation en rétroéclairage: | 20 mA | Voltage d'alimentation en rétroéclairage: | 19,2 V |
| Connexion: | ZIF FPC | Luminance extérieure: | 320 cd/m2 (nits) |
| Voltage d'alimentation pour logique: | 10,6 à 3,3 V | Voltage d'entrée: | VDD+0.3 V |
| Température de fonctionnement: | °C -20 à 70 | Température de stockage: | -30 à 80 °C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Écran LCD TFT de 5 pouces,Écran LCD TFT à écran tactile capacitif,Interface RGB écran LCD |
||
3Écran TFT tactile capacitif de 5 pouces, écran LCD TFT de 3,5 pouces 320x240 RGB Interface Introduction du produit
Examen rapide du produit
Le numéro de modèle SF-TO350M-8840A-CT
Écran tactile TFT 3,5 pouces, écran LCD TFT 3,5 pouces
Résolution: 320x240 points
Direction de vue: 6H
Interface: RGB
¢Code de commande du pilote: HX8238
Lumière (cd/m2): 300
Écran tactile: écran tactile capacitif projeté (PCAP)
Point de détection: 5 doigts
Définition
SAEF TECHNOLOGY SF-TO350M-8840A-CT est une unité d'affichage à cristaux liquides de 3,5 pouces qui utilise des transistors à film mince comme composants actifs et comprend des pixels.3) panneau principal TN-LCD transparent de 3 poucesLa résolution de ce panneau est de 320 (RGB) x 240 pixels, et il peut afficher jusqu'à 167M couleurs.
SF-TO350M-8840A-CT est équipé d'un écran tactile PCAP, qui est une structure G + G. SF-TO350M-8840A-CT prend en charge l'interface RVB et l'écran tactile est une interface IIC.
Le module LCD SF-TO350M-8840A-CT TFT est largement utilisé dans les appareils portables tels que les boîtes noires, les appareils intelligents, les points de vente mobiles, les lecteurs de billets, les téléphones portables GPS, les machines de commande portables,analyseurs de signaux, équipements de laboratoire de bureau, systèmes de sécurité, domotique, mini lecteurs audio et moniteurs pour bébés.
Caractéristiques
| Produit: | 3Affichage TFT de 5 pouces |
| Résolution: | 320X240 points |
| Lentille de couverture: | Personnalisable |
| Interface: | Interface RVB |
| Numéro de broche: | 54 épingles |
| Écran tactile: | Avec écran tactile |
| La luminance de surface: | 320 Cd/m2 |
| Direction de la vue: | À 6 heures |
| Le contour de Dim.: | 76.9x63.9x4.65 (mm) |
| Courant d'alimentation en rétroéclairage: | 20 mA |
| Voltage d'alimentation du rétroéclairage: | 19.2 V |
| Connexion: | ZIF FPC |
| Voltage d'entrée: | VDD+0,3 V |
| Voltage d'alimentation pour logique: | 10,6 à 3,3 V |
| Température de fonctionnement: | -20 à 70 °C |
| Température de stockage: | -30 à 80 °C |
| Le certificat: | La valeur de l'échantillon doit être la même que celle de l'échantillon.2015 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
| Le pin | Le symbole | Fonction |
|---|---|---|
| 1 à 2 | LED- | Énergie pour la cathode à rétroéclairage LED |
| 3 à 4 | LED+ | Énergie pour l'anode de rétroéclairage LED |
| 5 à 7 | N.C. | Pas de connexion |
| 8 | /RESET est activé | Réinitialisation du matériel |
| 9 | Le SPENA | La puce sélectionne la broche de l'interface série |
| 10 | Le SPCLK | Pile d'horloge de l'interface série (SPCK) |
| 11 | Le SPDAT | Pile d'entrée de données en mode série (SPDA) |
| 12 à 19 | B0 à B7 | Bus de données |
| 20 à 27 | G0 à G7 | Bus de données |
| 28 à 35 | R0 à R7 | Bus de données |
| 36 | HSYNC | Signal de synchronisation de ligne |
| 37 | VSYNC | Signal de synchronisation des images |
| 38 | DCLK | Signal à horloge ponctuelle et source d'oscillateur |
| 39 à 40 | N.C. | Pas de connexion |
| 41 à 42 | Le CCR | Énergie |
| 43 à 47 | N.C. | Pas de connexion |
| 48 à 50 | SEL2~SEL0 | Pin d'entrée pour sélectionner le mode d'interface d'entrée |
| 51 | N.C. | Pas de connexion |
| 52 | DE | L'affichage active la broche du contrôleur. Connectez-le au VDDIO ou à flot, s'il n'est pas utilisé. |
| 53 | DGND | Connectez-vous au système de mise à la terre. |
| 54 | Le système AVSS | Connectez-vous à la mise à la terre du système. |
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|---|
| Voltage d'alimentation pour la MLC | Le CCR | 1.6 | 2.8 | 3.3 | V |
| Courant d'alimentation pour la MLC | CPI | - | 8.6 | 15 | - Je ne sais pas |
| Fourniture de PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| Le TICP | - Je ne sais pas. | 45 | 68 | - Je ne sais pas |

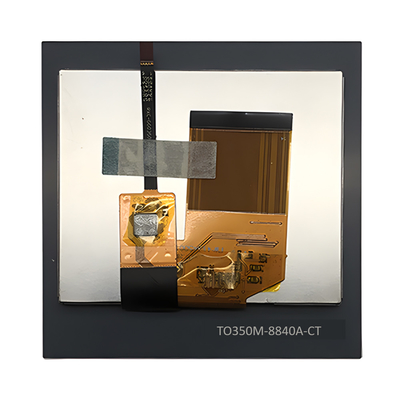

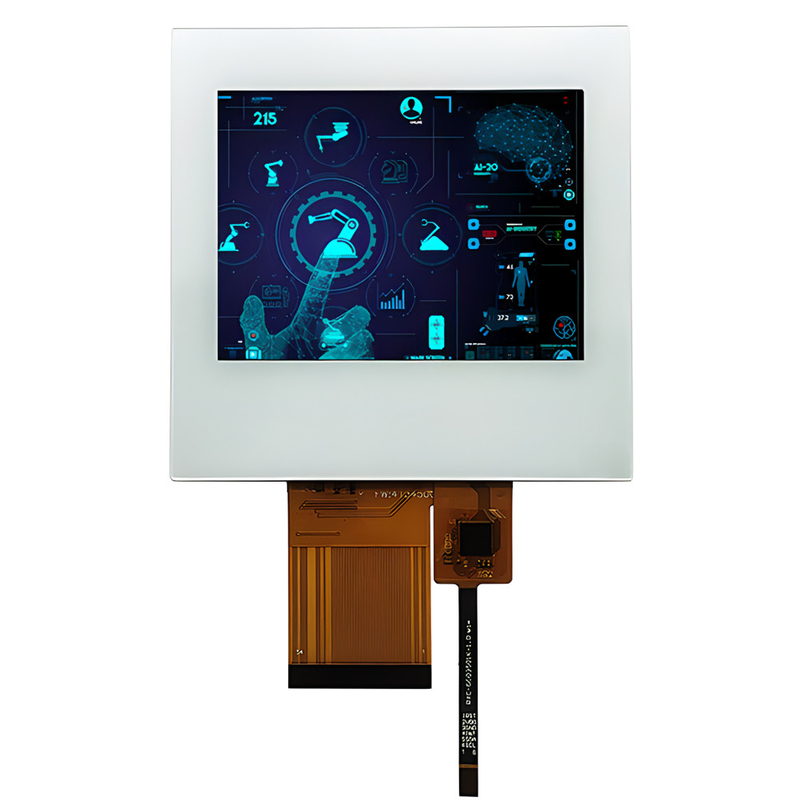

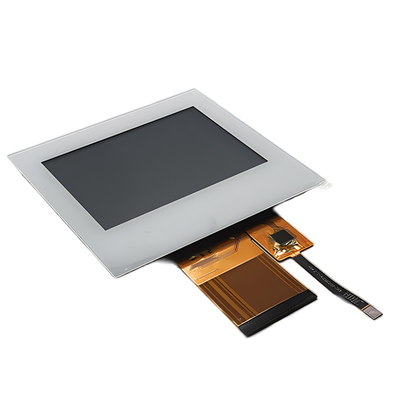

3Écran tactile TFT capacitif de 5 pouces, écran LCD TFT de 3,5 pouces 320x240 RGB Interface Image du produit
