Détails sur le produit:
|
| Produit: | Affichage de TFT de 3,5 pouces | Résolution: | Points 320*240 |
|---|---|---|---|
| écran tactile: | Panneau tactile résistif (CTP en option) | Dimension en verre de couverture: | Personnalisable |
| Dimension de contour: | 63.9 x 76,9 x 4,45 (mm) | Direction de la vue: | 6:00 |
| Interface: | RGB | Numéro de broche: | 54 broches |
| Connexion: | ZIF | Luminance extérieure: | 400cd/m2 (nits) |
| Durée de vie des LED: | 40, 000 heures | IC du pilote: | HX8238D |
| Température de fonctionnement.: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage de TFT LCD de 3,5 pouces,Affichage de TFT LCD d'interface de RVB |
||
** Téléchargement de la fiche de données **
Le système d'exploitation doit être équipé d'un système de gestion de l'énergie. Avec écran tactile résistif
Le système d'exploitation doit être équipé d'un système de gestion de l'énergie. < sans écran tactile >
3.5 pouces affichage LCD TFT 320x240 RGB Interface Introduction du produit
Examen rapide du produit
Définition
SF-TC350M-9268A1-T est un écran TFT-LCD de 3,5 pouces avec une résolution de 320 x 240 pixels et une luminosité de 400 cd/m2.La dimension du module de l'écran est de 63Sa tension d'alimentation pour analogue est de 2,5 V à 3,3 V; la valeur typique est de 2,8 V.
Ce module d'affichage utilise un écran de type TN, dont l'angle de virage est de 6H. Le module SF-TC350M-9268A1-T peut fonctionner à des températures allant de -20°C à +70°C; ses températures de stockage varient de -30°C à +80°C.
3.5 pouces affichage LCD TFT 320x240 RGB Interface dessin du produit
![]()
![]()
Définition de la broche
| Nom de code. | Le symbole | Résultats | Définition |
| 1 | LED-K1 | Je suis... | Cathode à LED |
| 2 | LED-K2 | Je suis... | Catode LED Connectez-vous à la LED-K1 |
| 3 | LED-A1 | Je suis... | Anode à LED |
| 4 | LED-A2 | Je suis... | L'anode LED est connectée à la LED-A1 |
| 5 à 7 | N.C. | - | Aucun lien |
| 8 | /RESET est activé | Je suis... | Réinitialiser la broche |
| 9 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 10 | Le SCL | Je suis... | Signal d'horloge SPI |
| 11 | DSI | Je suis... | Pinceau d'entrée de l'interface SPI |
| 12 | B0 | Je suis... | Signal de données bleu (LSB) |
| 13 à 19 | B1 à 7 | Je suis... | Signal de données bleu |
| 20 | G0 | Je suis... | Signal de données vert (LSB) |
| 21 à 27 | G1 à 7 | Je suis... | Signaux de données verts |
| 28 | R0 | Je suis... | Signal de données rouge (LSB) |
| 29 à 35 | R1 à 7 | Je suis... | Signal de données rouge |
| 36 | HSYNC | Je suis... | Signal de synchronisation horizontal |
| 37 | VSYNC | Je suis... | Signal de synchronisation verticale |
| 38 | Les États membres | Je suis... | Signal d'horloge pour échantillonner chaque date |
| 39 à 40 | N.C. | - | Aucun lien |
| 41 | VDD | Je suis... | Source d'alimentation de +2,8 V |
| 42 | VDDIO | Je suis... | 1.8V~2.8V Source de puissance |
| 43 | Les États membres | Je suis... | Le pin du panneau tactile |
| 44 | Pour les produits: | Je suis... | Le pin du panneau tactile |
| 45 | YD | Je suis... | Le pin du panneau tactile |
| 46 | XR | Je suis... | Le pin du panneau tactile |
| 47 à 51 | N.C. | - | Pas de connexion |
| 52 | ÉNABLE | Je suis... | Données d'entrée activées |
| 53 à 54 | Le GND | Je suis... | La puissance de la terre |
Limite maximale absolue
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | TBD | - | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Courant de fuite d'entrée | IIL | - | TBD | - | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 17.5 | 19.2 | 20.5 | V | Si = 20 mA | - |
| Courant d'alimentation | Si | - | 20 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 288 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
350 | 400 | 450 | Cd/m2 | Si = 20 mA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 20 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Spécifications du panneau d'écran tactile
| Nom de l'article | Le symbole | Je ne sais pas. | Le type. | - Je vous en prie. | unité | Nom de l'entreprise |
| La transparence | - | - | 82 | - | % | Le système de contrôle de l'eau |
| Neige | - | - | 1 | - | % | Le système de contrôle de l'eau |
| Dureté de la surface | - | - | 3 | - | H est | 150 gf 45° |
| Résistance à l'écaillage du FPC | - | 5 | - | N | vers le haut 90° | |
| Le pliage de la FPC | - | - | 3 | - | cycle | R est égal à 1.0, 90° |
| Force d'entrée | - | - | 50 | Gf | - | |
| Voltage nominal | Touche en V | 7 | V | DC | ||
| Résistance de l'axe X | Rx | 150 | 500 | Le code PIN du FPC | ||
| Résistance de l'axe X | - Je ne sais pas. | 200 | 800 | |||
| Linearité | - | - | ± 15 | ± 20 | % | - |
| Il bavarde. | - | - | - | 20 | - Je vous en prie. | - |
| Résistance à l'isolation | Ri | 10 | - | - | MΩ | - |
| Notes sur la vie | - | 1,00,000 | - | - | Les temps | - |
| Durée de vie | - | 1,000,000 | - | - | Les temps | - |
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 15 | - | Je vous en prie. | Les États membres | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
- | 250 | - | - | (1) ((3) | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | - | 60 | - | Le degré | - |
| θL | - | 60 | - | ||||||
| - Je ne sais pas. | Θ+ | - | 45 | - | |||||
| Je ne sais pas. | - | 60 | - | ||||||

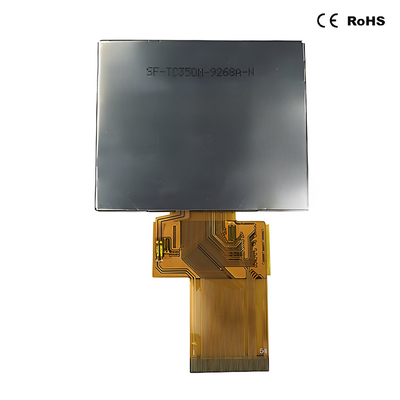

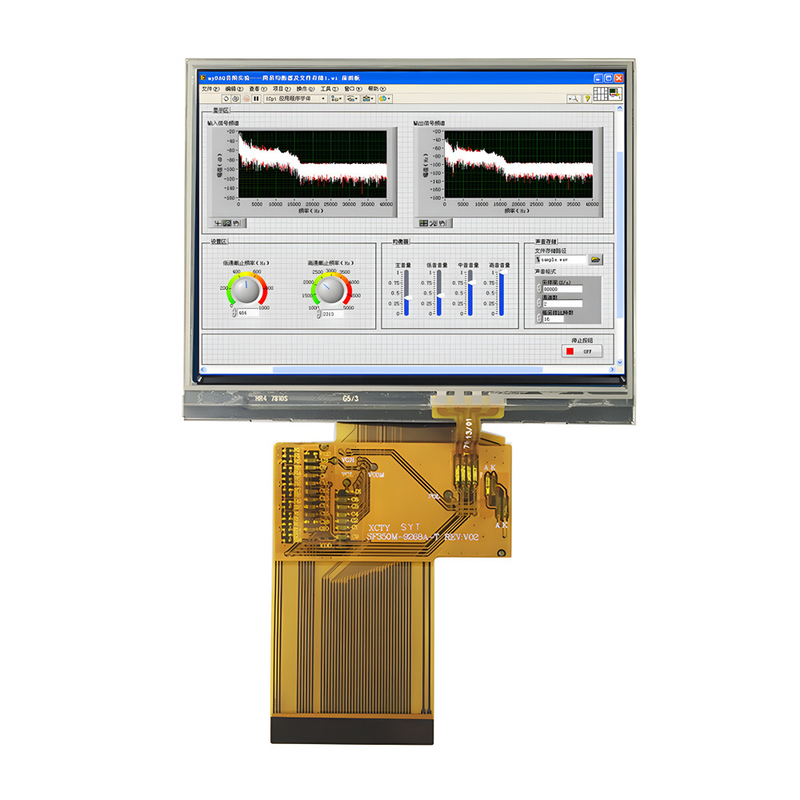

3.5 pouces affichage LCD TFT 320x240 RGB Interface Image du produit
![]()
![]()
