Détails sur le produit:
|
| Produit: | 1.22 pouces TFT LCD | Écran tactile: | sans contact (avec CTP en option) |
|---|---|---|---|
| Résolution: | 240*204 points | Dimension en verre de couverture: | Personnalisable |
| Direction de la vue: | IPS (tout angle de vue) | Interface: | SPI |
| Numéro de broche: | 13 épingles | Dimension de contour: | 330,66 x 33,02 x 1,5 mm |
| Connexion: | ZIF FPC | Luminance extérieure: | 300 cd/m2 (nits) |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 1Écran LCD TFT de 22 pouces,interface SPI avec écran LCD TFT |
||
1.22 pouces affichage LCD TFT 240x204 pixels Interface SPI Introduction du produit
Examen rapide du produit
Définition
SF-TC122B-8175A-N est un écran LCD TFT rond en couleur entière de 1,22 pouces diagonale 240x204. Il prend en charge l'interface SPI, largement utilisée pour les appareils portables, les écrans ronds, les lecteurs MP3, les appareils portables, etc..Pour faciliter la connexion à votre hôte, la queue FFC/FPC s'associe à des prises ZIF faciles à trouver.
SF-TC122B-8175A-N est un TFT-LCD en mode circulaire doté d'une luminosité de 300 nits (valeur typique).sa température de stockage varie de -30°C à +80°C. en tant que module d'affichage TFT rond de 1,22 pouce largement utilisé dans diverses applications, nous personnalisons l'interface RGB avec une longueur de queue différente. dessins ci-dessous pour votre vérification détaillée.

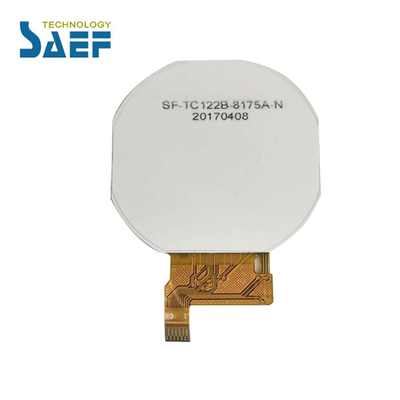

1.22 pouces affichage LCD TFT 240x204 pixels Interface SPI dessin du produit
Définition du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LEDK2 | Je vous en prie. | Cathode à LED |
| 2 | L'éclairage | Je vous en prie. | Cathode à LED |
| 3 | LEDA | Je vous en prie. | Anode à LED |
| 4 | Le GND | Je suis... | Le sol |
| 5 | Marque FM | Je suis... | L'effet de déchirure de la broche de sortie synchronise le MCU à l'écriture du cadre, activé par la commande S/W. |
| 6 | Le SDA | Je suis... | Affichage du signal d'entrée de données |
| 7 | SCLK | Je suis... | Dans Serial Interface, cela est utilisé comme SCL. |
| 8 | RS | Je suis... | Affichage des données/pointe de sélection des commandes dans une interface série à quatre lignes. |
| 9 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 10 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 11 | CICVC | Je suis... | Énergie 2.8V/1.8V Voltage |
| 12 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 13 | Le GND | Je suis... | Le sol |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 6.4 | V | Si = 20AMA | - | ||
| Courant d'alimentation | Si | - | 20 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 96 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 300 | - | Cd/m2 | Si = 20 MA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 20 MA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 25 | - | Je vous en prie. | Les États membres | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
300 | 500 | - | - | (1) ((3) | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | 80 | - | Le degré | - | |
| θL | 80 | - | |||||||
| - Je ne sais pas. | Θ+ | - | 80 | - | |||||
| Je ne sais pas. | - | 80 | - | ||||||

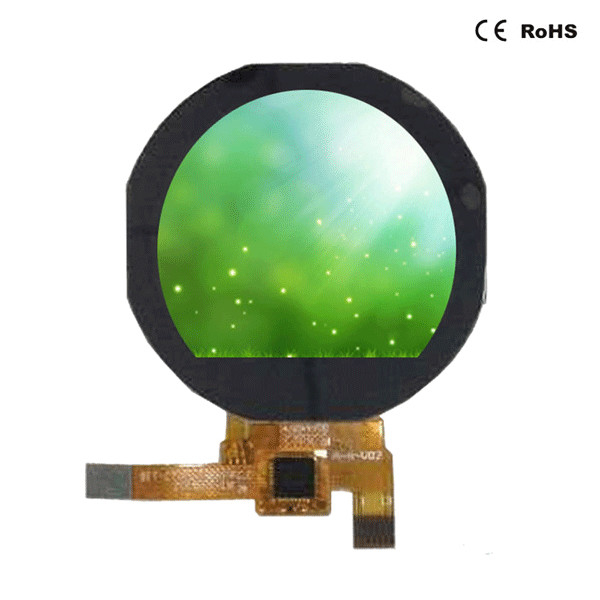

1.22 pouces affichage LCD TFT 240x204 pixels Interface SPI Image du produit
