Détails sur le produit:
|
| Produit: | 1Écran TFT de 44 pouces | écran tactile: | Panneau tactile résistif (facultatif) |
|---|---|---|---|
| Résolution: | 128x128 | Dimension en verre de couverture: | Personnalisable |
| Direction de la vue: | 12:00 | Interface: | MPU 8 bits |
| Numéro de broche: | 24 épingles | Connexion: | Le raccordement |
| Luminance extérieure: | 200 cd/m2 (nits) | Durée de vie des LED: | 40, 000 heures |
| Le système d'exploitation du pilote: | Les produits de la catégorie 1 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 1Affichage LCD TFT de 44 pouces,Affichage LCD TFT de 128x128 points,Affichage LCD TFT de 8 bits |
||
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.

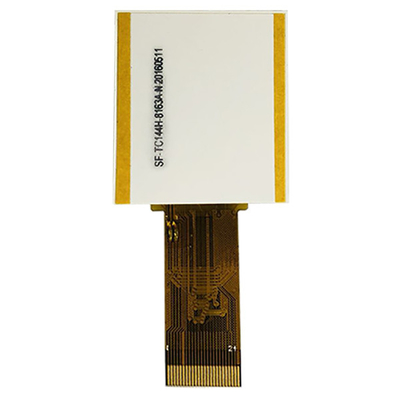

Écran tactile TFT LCD résistif de 1,44 pouce
Examen rapide du produit
Définition
SF-TC144H-8163A-T est un mode carré de 1,44 pouce avec un module LCD TFT à écran tactile résistif (RTP), il prend en charge l'interface MPU 8 bits affichant une résolution de 128x128 pixels.Ce module TFT LCD est intégré avec le pilote ST7735 IC ((compatible avec ILI9163C IC). sa tension d'alimentation pour analogue (Vcc) varie de 2,6 V à 3,3 V, valeur typique 2,8 V. Ce module est doté d'un panneau de surface anti-éblouissement, direction de vue 12 heures, inversion de l'échelle des grises 6 heures.
Le module SF-TC144H-8163A-T est un TFT-LCD de type carré doté d'une luminosité de 150 nits (valeur typique).Les températures de travail sont comprises entre -20°C et +70°C; sa température de stockage varie de -30°C à +80°C.

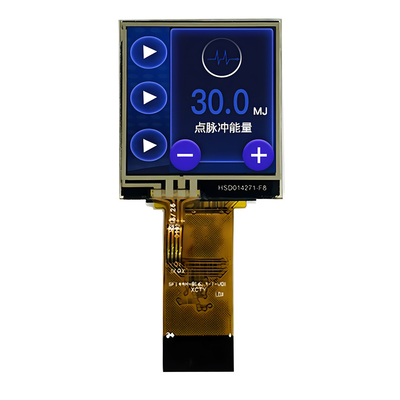

Écran tactile TFT LCD résistif de 1,44 pouce
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | YD | Je suis... | Signal d'entrée du panneau tactile |
| 2 | Pour les produits: | Je suis... | Panneau tactile gauche Signal d'entrée |
| 3 | Les États membres | Je suis... | Signal d'entrée du tableau tactile |
| 4 | XR | Je suis... | Signal d'entrée du panneau tactile |
| 5 | CICVC | P | Appareil électriqueVoltage 1,8 V |
| 6 | Le GND | P | Terrain de puissance |
| 7 | VDD | P | Appareil électrique |
| 8 | Le DB7 | Résultats | Affichage des données d'entrée/sortie |
| 9 | Le DB6 | Résultats | Affichage des données d'entrée/sortie |
| 10 | Le DB5 | Résultats | Affichage des données d'entrée/sortie |
| 11 | Le DB4 | Résultats | Affichage des données d'entrée/sortie |
| 12 | DB3 | Résultats | Affichage des données d'entrée/sortie |
| 13 | DB2 | Résultats | Affichage des données d'entrée/sortie |
| 14 | DB1 | Résultats | Affichage des données d'entrée/sortie |
| 15 | DB0 | Résultats | Affichage des données d'entrée/sortie |
| 16 | /RD | P | Lire le bouton d'entrée du signal stroboscopique |
| 17 | /WR | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 18 | RS | Je suis... | Sélectionnez le signal |
| 19 | /RESET est activé | Je suis... | Signal d'entrée de réinitialisation LCM |
| 20 | /CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 21 | Le numéro de série | Je suis... | Cathode à LED |
| 22 | Le numéro de série | Je suis... | Cathode à LED |
| 23 | Le numéro de série | Je suis... | Anode à LED |
| 24 | N.C. | - | - |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 10 à 60 | °C |
| Température de stockage | Tstg | - De 20 à 60 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 3.0 | 3.2 | 3.4 | V | Si = 40AMA | - |
| Courant d'alimentation | Si | - | 40 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 96 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 200 | - | Cd/m2 | Si = 40 MA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 40 MA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Spécifications du panneau d'écran tactile
| Nom de l'article | Le symbole | Je ne sais pas. | Le type. | - Je vous en prie. | unité | Nom de l'entreprise |
| La transparence | - | - | 82 | - | % | Le système de contrôle de l'eau |
| Neige | - | - | 1 | - | % | Le système de contrôle de l'eau |
| Dureté de la surface | - | - | 3 | - | H est | 150 gf 45° |
| Résistance à l'écaillage du FPC | - | 5 | - | N | vers le haut 90° | |
| Le pliage de la FPC | - | - | 3 | - | cycle | R est égal à 1.0, 90° |
| Force d'entrée | - | - | 50 | Gf | - | |
| Voltage nominal | Touche en V | 7 | V | DC | ||
| Résistance de l'axe X | Rx | 150 | 500 | Le code PIN du FPC | ||
| Résistance de l'axe X | - Je ne sais pas. | 200 | 800 | |||
| Linearité | - | - | ± 15 | ± 20 | % | - |
| Il bavarde. | - | - | - | 20 | ms | - |
| Résistance à l'isolation | Ri | 10 | - | - | MΩ | - |
| Notes sur la vie | - | 1,00,000 | - | - | Les temps | - |
| Durée de vie | - | 1,000,000 | - | - | Les temps | - |
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 25 | - | Je vous en prie. | Les États membres | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
300 | 400 | - | - | (1) ((3) | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | 60 | - | Le degré | - | |
| θL | 60 | - | |||||||
| - Je ne sais pas. | Θ+ | - | 60 | - | |||||
| Je ne sais pas. | - | 45 | - | ||||||
Écran tactile TFT LCD résistif de 1,44 pouce
