Détails sur le produit:
|
| Produit: | 1Affichage TFT de 77 pouces | Écran tactile: | Optioinal |
|---|---|---|---|
| Résolution: | 128x160 | Dimension en verre de couverture: | Personnalisable |
| Direction de la vue: | 12:00 | Interface: | Mpu 8 bits |
| Numéro de broche: | 20 BORNES | Connexion: | Soudure |
| Luminance extérieure: | 250 cd/m2 | Durée de vie des LED: | 40, 000 heures |
| Temps de fonctionnement.: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage TFT à 128x160 points,Interface MPU Affichage TFT de 1,77 pouce |
||
1.77 pouces affichage LCD TFT 8-bit MPU Interface
Examen rapide du produit
Définition
SF-TS177H-8784A-N est un module LCD TFT de 1,77 pouce en mode portrait avec une résolution de 128x160 points.et d'autres appareils électroniques grand public de petite taille. Ce module LCD TFT est intégré à l'IC ILI9163V (compatible avec l'IC ST7735).Ce module est équipé d'un panneau de surface anti-éblouissement, direction de vue à 12 heures, inversion de l'échelle de gris à 6 heures.
Le module SF-TS177H-8784A-N est un TFT-LCD en mode portrait et il est également disponible pour l'option écran tactile résistif dont le numéro de pièce est SF-TS177H-8784A-T. Les températures de travail sont de -20 °C à +70 °C;sa température de stockage varie de -30°C à +80°C.
1.77 pouces affichage TFT LCD 8-bit MPU Interface Produit dessin
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LED- | Je vous en prie. | Cathode à LED |
| 2 | LED+ | Je vous en prie. | Anode à LED |
| 3 | Le GND | Je suis... | Le sol |
| 4 | VDD | Je suis... | Appareil électrique 2.8V Voltage |
| 5 | N.C. | - | Laissez ouverte |
| 6 | N.C. | - | Laissez ouverte |
| 7 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 8 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 9 | RS | Je suis... | Sélectionnez le signal |
| 10 | /WR | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 11 | /RD | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 12 à 19 | Le nombre d'heures de travail | Résultats | Affichage des données d'entrée/sortie |
| 20 | Le GND | Je suis... | Le sol |
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 3.0 | 3.2 | 3.4 | V | Si = 40 mA | - |
| Courant d'alimentation | Si | - | 40 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 288 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 250 | - | Cd/m2 | Si = 40 mA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 40 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 6 | - | Je vous en prie. | Les États membres | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
- | 500 | - | - | (1) ((3) | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | - | 60 | - | Le degré | - |
| θL | - | 60 | - | ||||||
| - Je ne sais pas. | Θ+ | - | 60 | - | |||||
| Je ne sais pas. | - | 45 | - | ||||||

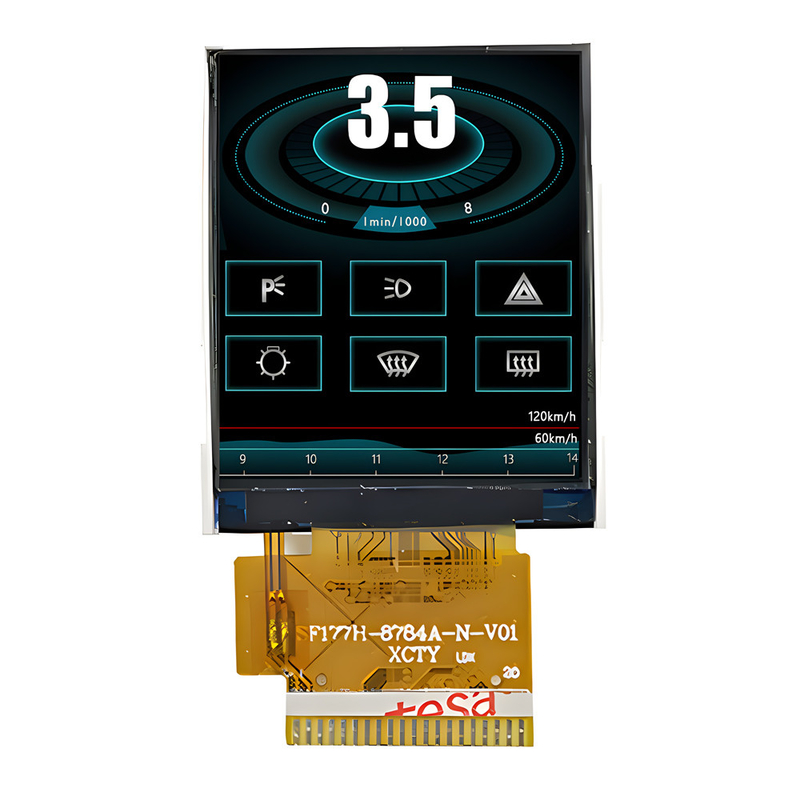

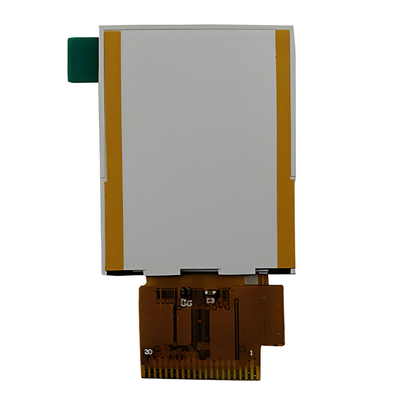

1.77 pouces affichage TFT LCD 8-bit MPU Interface Image du produit
