Détails sur le produit:
|
| Mots clés: | TFT de 7 pouces | Écran tactile: | CTP ((Écran tactile capacitif) |
|---|---|---|---|
| Résolution: | points 1024x600 | Dimension en verre de couverture: | Le gorille de Konning |
| Interface de la MLC: | Mipi | Luminance extérieure: | 300 cd/m2 (jusqu'à 1500 nits) |
| IEM: | avec blindage EMI | Dureté de surface: | >7H |
| Résistance aux chocs: | Le taux de change | Durée de vie des LED: | 40, 000 heures |
| Des épingles: | 30 épingles | Direction de la vue: | Tout angle de vue (80/80/80/80) |
| Interface CTP: | I2C | Température de fonctionnement.: | – 20℃ à +70℃ |
| Conformité: | Conforme à la réglementation REACH et RoHS | Antipoussière: | avec 3M VHB |
| Mettre en évidence: | 7H Dureté écran tactile TFT,TFT à écran tactile de 7 pouces,TFT à écran tactile IK08 |
||

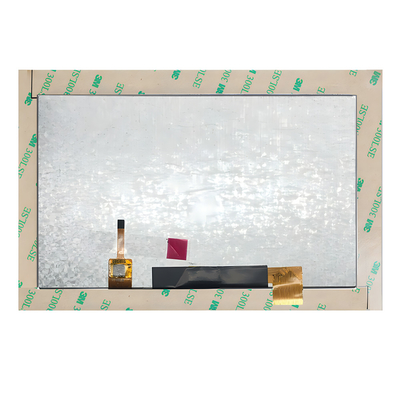

SAEF Technology SF-TO700B-8857A-CT utilise le verre Corning Gorilla 2 mm comme plaque de couverture, qui a une résistance aux chocs IK08 et une dureté de surface allant jusqu'à 7H.Il existe plusieurs options fonctionnelles pour le traitement de la surface du verreNous pouvons personnaliser selon les exigences spécifiques de nos clients.La taille du verre de couverture peut être personnalisée selon l'application du clientPour éviter la poussière, nous appliquerons 3M VHB sur les marches situées à l'arrière du verre, ce qui peut empêcher complètement la poussière d'entrer dans l'appareil de l'utilisateur.Nous avons également effectué un traitement antistatiquePar le biais de tests d'électricité statique par contact, le niveau d'électricité statique du produit/équipement utilisateur a atteint 8 KV, et par le biais de tests d'électricité statique par air, il a atteint 10 KV.Une autre option d'application est que le produit peut avoir des effets tactiles parfaits, que ce soit à mains nues ou avec des gants en plastique.
SAEF Technology SF-TO700B-8857A-CT est actuellement utilisé par des clients avec une luminosité de 300 nits.et 1500nits pour répondre aux besoins des utilisateurs dans différents environnements.
Détails rapides sur le produit
1Taille de l'écran LCD: 7 ′′ TFT
2Résolution: 1024x600
3. Angle de vue: libre, tous les angles de vue
4- Dimension du contour: 164x97x2.6mm
5. Type d'interface MIPI
6. Type d'interface CTP: I2C
7Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
8. Panneau tactile: écran tactile capacitif ((CTP)
Spécification
| Nom de l'article | Le contenu | Unité |
| Type de écran LCD | 7.0 TFT-LCD, émetteur | |
| Dimension de contour | 190.0 (V) x 138.0 (H) x 5.78 (T) | mm |
| Zones actives | 85.92 ((V) x154.21 ((H) | mm |
| Direction de vue | TOUS Les angles de vue | --- |
| Affichage de couleur | 16.7M | |
| Nombre de points | 1024 ((RGB) x 600 | Points |
| Piste de pointe (H × V) | 0.1506 ((W) x 0,1432 ((H) | mm |
| Type Assy | Le COG+FPC+BL+CTP est utilisé. | --- |
| Lumière arrière | Lumière arrière LED blanche | - |
| Interface | Interface MIPI | |
| Poids du produit | TBD | g |
Module LCD TFT de 7 pouces 1024x600 interface MIPI IPS avec dessin de produit CTP
| Le numéro de code. | Le symbole | Fonction |
| 1 | VLED+ | Anode à LED |
| 2 | VLED+ | Anode à LED |
| 3 | VGH | Puissance positive pour TFT |
| 4 | VGL | Puissance négative pour TFT |
| 5 | Numéro de référence | Porte vers le haut ou vers le bas contrôle de balayage. UPDN = L, impulsion de démarrage verticale de sortie STV2 et sortie logique de la broche UD L au pilote de la passerelle (par défaut). UPDN = ′H′, impulsion de démarrage verticale de sortie STV1 et sortie logique de la broche UD ′H′ au pilote de la porte |
| 6 | Le SHLR | Contrôle de la séquence droite ou gauche. SHLR = ?? L??, décalage à gauche: dernière donnée = S1←S2←S3..........←S1536 = première donnée. SHLR = ?? H??, décalage à droite: première donnée = S1→S2→S3........→S1536 = dernière donnée. (par défaut) |
| 7 | Le VLED- | Cathode à LED |
| 8 | Le VLED- | Cathode à LED |
| 9 | AVDD | Puissance pour le circuit analogique |
| 10 | Le GND | Le sol |
| 11 | D3P | Entrée de données MIPI. |
| 12 | D3N | Entrée de données MIPI. |
| 13 | Le GND | Le sol |
| 14 | D2P | Entrée de données MIPI. |
| 15 | D2N | Entrée de données MIPI. |
| 16 | Le GND | Le sol |
| 17 | Le CLKP | Entrée de l'horloge MIPI |
| 18 | Nombre de personnes | Entrée de l'horloge MIPI |
| 19 | Le GND | Le sol |
| 20 | D1P | Entrée de données MIPI. |
| 21 | D1N | Entrée de données MIPI. |
| 22 | Le GND | Le sol |
| 23 | D0P | Entrée de données MIPI. |
| 24 | Nom de l'entreprise | Entrée de données MIPI. |
| 25 | Le GND | Le sol |
| 26 | Le code STBYB | En mode veille. STBYB = H, fonctionnement normal (par défaut) STBYB = L, le contrôleur de synchronisation, le pilote source s'éteint, toutes les sorties sont GND. |
| 27 | Réinitialiser | Une broche de réinitialisation globale. bas actif pour entrer dans l'état de réinitialisation. normalement tirer haut. connexion avec un circuit de réinitialisation RC pour la stabilité. |
| 28 | VDD ((1.8V) | Circuit numérique |
| 29 | VDD ((1.8V) | Circuit numérique |
| 30 | VCOMIN | Voltage commun |

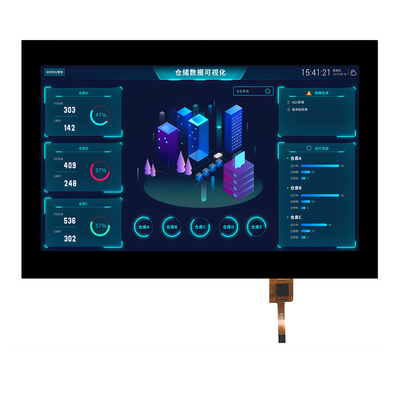

Module LCD TFT de 7 pouces 1024x600 interface MIPI IPS avec image du produit CTP
