Détails sur le produit:
|
Mots clés: | TFT à écran tactile capacitif de 7 pouces | Écran tactile: | CTP ((Écran tactile capacitif) |
---|---|---|---|
Résolution: | points 1024x600 | Dimension en verre de couverture: | Konning Gorilla 2 est un jeu de société. |
Interface de la MLC: | RGB | Luminance extérieure: | 1000 lentes |
IEM: | avec écran EMI | Dureté de surface: | >7H |
Résistance aux chocs: | Le taux de change | Durée de vie des LED: | 40, 000 heures |
Des épingles: | 50 épingles | Direction de la vue: | Tout angle de vue (80/80/80/80) |
Antipoussière: | avec 3M VHB | Interface CTP: | I2C |
Température de fonctionnement.: | – 30℃ à +75℃ | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | Il y a un écran TFT,un écran TFT en verre de 3 mm. |
Introduction du produit
SAEF Technology SFTO700XC-7026ACT utilise le verre Corning Gorilla 3 mm comme plaque de couverture, qui a une résistance aux chocs IK08 et une dureté de surface allant jusqu'à 7H.Il existe plusieurs options fonctionnelles pour le traitement de la surface du verreNous pouvons personnaliser selon les exigences spécifiques de nos clients.La taille du verre de couverture peut être personnalisée selon l'application du clientPour éviter la poussière, nous appliquerons 3M VHB sur les marches situées à l'arrière du verre, ce qui peut empêcher complètement la poussière d'entrer dans l'appareil de l'utilisateur.Nous avons également effectué un traitement antistatiquePar le biais de tests d'électricité statique par contact, le niveau d'électricité statique du produit/équipement utilisateur a atteint 8 KV, et par le biais de tests d'électricité statique par air, il a atteint 10 KV.Une autre option d'application est que le produit peut avoir des effets tactiles parfaits, que ce soit à mains nues ou avec des gants en plastique.
SAEF Technology SFTO700XC-7026ACT est actuellement utilisé par des clients avec une luminosité de 1000 nits.500nits et 1500nits pour répondre aux besoins des utilisateurs dans différents environnements.
Détails rapides sur le produit
1Taille de l'écran LCD: 7 ′′ TFT
2Résolution: 1024x600
3. Angle de vue: libre, tous les angles de vue
4- Dimension du contour: 164x97x2.6mm
5. Type d'interface LCM: RVB
6. Type d'interface CTP: I2C
7. Température: -30°C à +75°C au sommet; Tst -30°C à +80°C
8. Panneau tactile: écran tactile capacitif ((CTP)
Spécification
Caractéristique | Les spécifications | |
Afficher les spécifications. | Type LCD | 7.0 pouces |
Résolution (H*V) | 1024 (RGB) × 600 | |
Type de technologie | TFT a-Si | |
Configuration des pixels | RGB bande verticale | |
Mode d'affichage | Normalement noir | |
Traitement de surface | Éblouissement | |
Direction de la vue | Tout | |
Direction d'inversion de l'échelle grise | Je ne veux pas. | |
Les appareils électroménagers Caractéristiques |
Les dimensions du contour (W x H x T) (mm) | 218.42 fois 146,9 fois 9.55 |
Zone active (mm) | 154.21 fois 85.92 | |
Avec / sans écran tactile | Avec CTP | |
Type de connecteur de correspondance | 50PIN 0,5PITCH | |
Type de rétroéclairage | LED | |
Poids (g) | TBD | |
Caractéristiques électriques | Interface | RGB |
Nombre de couleurs | 16.7M | |
Clé de pilotage | Le produit doit être soumis à un contrôle de qualité supérieur. | |
CTP IC | Pour les véhicules à moteur |
Le dessin
Je ne veux pas. | Nom de la broche | Définition |
1 | LED-A1 | Voltage d'alimentation pour l'anode rétroéclairée LED |
2 | LED-A2 | Voltage d'alimentation pour l'anode rétroéclairée LED |
3 | LED-K1 | Voltage d'alimentation pour la cathode rétroéclairée LED |
4 | LED-K1 | Voltage d'alimentation pour la cathode rétroéclairée LED |
5 | Le GND | Terrain de puissance |
6 | VCOM | Voltage VCOM |
7 | DVDD | Énergie pour le circuit numérique |
8 | Le mode | Contrôle du mode DE ou HV.Mode H:DE.Mode L:HSD/VSD |
9 | DE | Données activées |
10 | V.S. | Entrée du signal Vsync |
11 | HS | Entrée de signal Hsync |
12 | B7 | Signal de données bleu (MSB) |
13 | B6 | Signal de données bleu |
14 | B5 | Signal de données bleu |
15 | B4 | Signal de données bleu |
16 | B3 | Signal de données bleu |
17 | B2 | Signal de données bleu |
18 | B1 | Signal de données bleu |
19 | B0 | Signal de données bleu (LSB) |
20 | Le G7 | Signal de données vert (MSB) |
21 | G6 | Signaux de données verts |
22 | G5 | Signaux de données verts |
23 | G4 | Signaux de données verts |
24 | G3 | Signaux de données verts |
25 | G2 | Signaux de données verts |
26 | G1 | Signaux de données verts |
27 | G0 | Signal de données vert (LSB) |
28 | R7 | Signal de données rouge (MSB) |
29 | R6 Pour les produits de la catégorie 1 | Signal de données rouge |
30 | R5 | Signal de données rouge |
31 | R4 | Signal de données rouge |
32 | R3 | Signal de données rouge |
33 | R2 | Signal de données rouge |
34 | R1 | Signal de données rouge |
35 | R0 | Signal de données rouge (LSB) |
36 | Le GND | Terrain de puissance |
37 | DCLK | - Je ne sais pas. |
38 | Le GND | Terrain de puissance |
39 | R/R | Sélectionnez la direction de balayage gauche ou droite. |
40 | U/D | Sélectionnez la direction de balayage vers le haut ou vers le bas. |
41 | VGH | Porte sur tension |
42 | VGL | Port hors tension |
43 | AVDD | Voltage d'alimentation pour le circuit analogique. |
44 | Réinitialiser | Pin de réinitialisation globale |
45 | N.C. | Aucune connexion. |
46 | VCOM | Voltage VCOM |
47 | DITHB |
Fonction d'arrêt.H:6 bits de résolution ((derniers 2 bits de données d'entrée) Résolution L:8 bits (par défaut) |
48 | Le GND | Terrain de puissance |
49 | N.C. | Aucune connexion. |
50 | N.C. | Aucune connexion. |

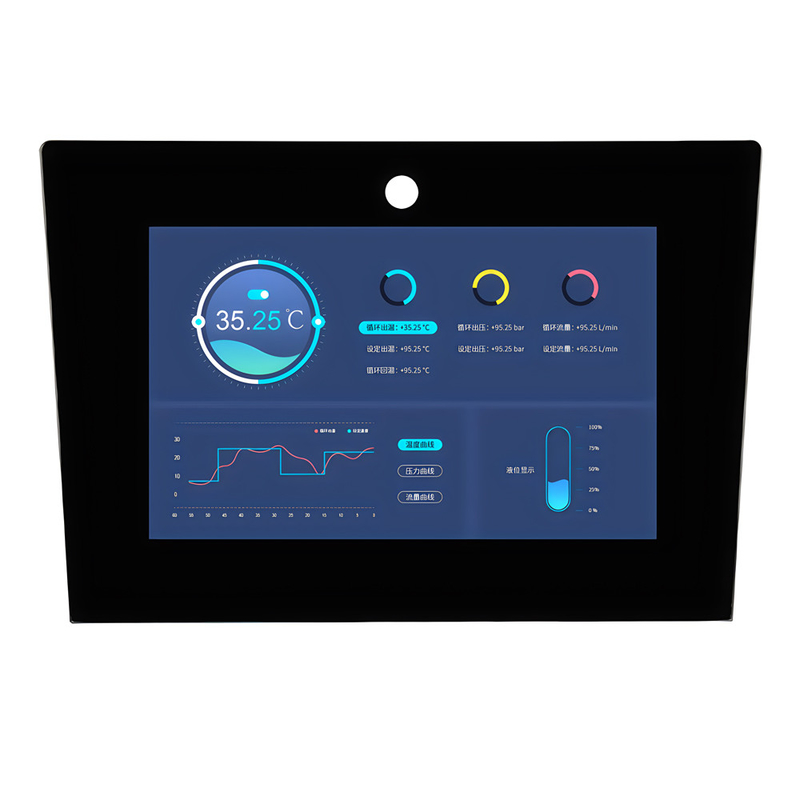

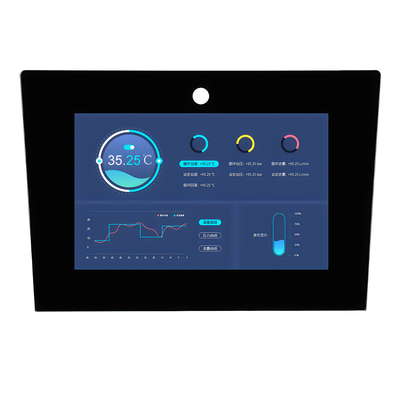

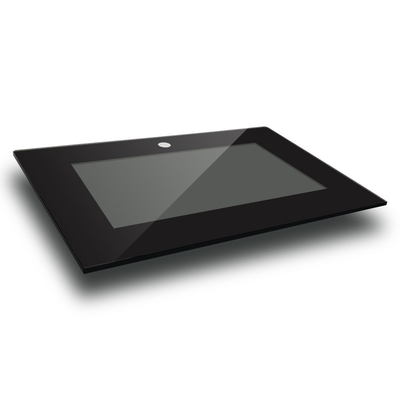

Image du produit
