Détails sur le produit:
|
| Produit: | 3TFT à écran tactile rond de 0,6 pouce | Résolution: | 544 (RGB) x 506 points |
|---|---|---|---|
| Luminance extérieure: | 1000 cd/m2 (nits) | Écran tactile: | écran tactile capacitif (CTP) |
| Direction de la vue: | Plein angle de visualisation d'IPS | Le système d'exploitation du pilote: | ST72566 |
| Numéro de broche: | 40 épingles | Connexion: | ZIF |
| Interface: | Bits de RVB 24 | Durée de vie des LED: | 40, 000 heures |
| Dessus :: | -30°C à +85°C | Dimension de contour: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Zones actives: | 89.76 ((W) x83.49 ((H) mm | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Écran LCD TFT 544*506,3Affichage LCD TFT de 6 pouces,Affichage d'affichage à cristaux liquides d'OEM TFT |
||
Module d'affichage rond TFT à écran tactile capacitif de 3,6 pouces
Le TS8036WV001-T est un écran LCD à matrice active couleur TFT (transistor à film fin) de 3,6 pouces (affichage à cristaux liquides) qui utilise le TFT en silicium amorphe comme dispositif de commutation.Ce modèle est constitué d'un panneau TFT-LCD transmissifLa résolution du TFT-LCD rond de 3,6 pouces est de 544 x 506 pixels et il peut afficher jusqu'à 16,7 millions de couleurs.Cet écran LCD TFT circulaire est équipé d'un IC ST72566 et prend en charge l'interface RGB 24 bits.Sa fonctionnalité multi-touch et ses excellentes performances visuelles en font un choix idéal pour des applications exigeantes.
- basse tension d'entrée: VDD: 2,7 à 3,6 V;
- Affichage Couleurs du TFT LCD: 16,7M couleurs
- Interface du processeur: - RGB 24BIT
- Circuit d'alimentation interne.
|
Informations générales
|
Spécification | Unité |
| Panneau principal | ||
| Zone d'affichage (AA) | 89.76 ((H) * 83.49 ((V) (3.6 pouces) | mm |
| Élément de pilote | matrice active TFT a-Si | - |
| Affichage des couleurs | 16.7M | couleurs |
| Nombre de pixels | 544 ((RGB) * 506 | points |
| Disposition des pixels | bande verticale RVB | - |
| La hauteur des pixels | 0.165 ((H) *0.165 ((V) | mm |
| Angle de vue | Tout | heure |
| Le moteur IC | Les produits de la catégorie 1 | - |
| Disposition des pixels de couleur | bande verticale RVB | |
| Mode d'affichage | Transmissif/ normalement noir | - |
| Température de fonctionnement | -30 ¢ + 85 | °C |
| Température de stockage | -30 ¢ + 85 | °C |
Informations mécaniques
|
Nom de l'article
|
Je ne sais pas. |
- Je sais. |
- Je vous en prie. |
Unité |
Nom de l'entreprise | |
| Taille du module | L'écart entre les deux positions est supérieur à: | - | 107.13 | - | mm | - Je ne sais pas.1 |
| La valeur de l'échantillon est la valeur de l'échantillon. | - | 107.13 | - | mm | - Je ne sais pas.1 | |
| Profondeur (D) | - | 9.76 | - | mm | ± 0.4 | |
| Le poids | - | TBD | - | g | - | |
Module d'affichage rond TFT à écran tactile capacitif de 3,6 poucesLe dessin
Description du code PIN
|
Le code PIN n°. |
Le symbole |
Le niveau | Définition |
| 1 | LEDK | L | Le rétroéclairage... |
| 2 | LEDA | H est | Lumière de fond + |
| 3 | Le GND | H est | puissance au sol |
| 4 | Le CCR | H est | alimentation électrique ((2,7-3,6V) |
| 5 à 12 | R0-R7 | H/L | Bus de données rouge |
| 13 à 20 | Les États membres doivent: | H/L | Bus de données vert |
| 21 à 28 | B0-B7 | H/L | Bus de données bleu |
| 29 | Le GND | L | puissance au sol |
| 30 | DCLK | H/L | Pinceau de signal d'horloge pixel |
|
31 |
DISP | H/L | connecté au VDD en mode de fonctionnement normal. connecté au GND, le CI est en mode veille. |
| 32 | HSYNC | H/L | Synchronisation horizontale. |
| 33 | VSYNC | H/L | Synchronisation verticale. |
| 34 | DE | H/L | Signal d' activation des données |
|
35 |
Autodétecteur |
H/L |
Pinceau de commande de la fonction OPT |
| 36 | CS | H/L | Choisissez une broche d'entrée |
| 37 | Le SCL | H/L | Entrée d'horloge série. |
| 38 | Le SDA | H/L | Pile d'entrée de données en série |
| 39 | NTC1 | / | Connectez le thermistore |
| 40 | NTC2 | / | Connectez le thermistore |
Rating maximal absolu
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
|
| - Je vous en prie. | - Je vous en prie. | |||
| Voltage d'alimentation pour le circuit logique | CICVC | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation pour un circuit analogique | C.I.V. | - Je ne sais pas.3 | 4.6 | V |
Caractéristiques électriques en courant continu
|
Nom de l'article
|
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | - Je vous en prie. | ||||
| Énergie | Le CCR | 2.7 | 2.8 | 3.3 | V | |
| Mode normal Consommation en courant | Le C.I.C. | - | - | 55 | - Je ne sais pas | VCC = 3,3 V |
| Porte TFT mise en tension | VGH | 11.5 | 12 | 16 | V | |
| Port TFT hors tension | VGL | - 8 ans | - 12 ans | - 12 ans | V | |
Caractéristiques de l'unité de rétroéclairage
|
Nom de l'article
|
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | Je suis désolé.. | ||||
| Voltage d'alimentation à l'avant | Vf | 13.5 | - | 16 | V | |
| Offre à terme Courant | Si | - | 180 | - | - Je ne sais pas | |
| Luminance de la LCM | LV | 800 | 1000 | - | cd/m2 | Le système de régulation de la fréquence est utilisé. |
| L'uniformité | / | 80 | % | - | ||

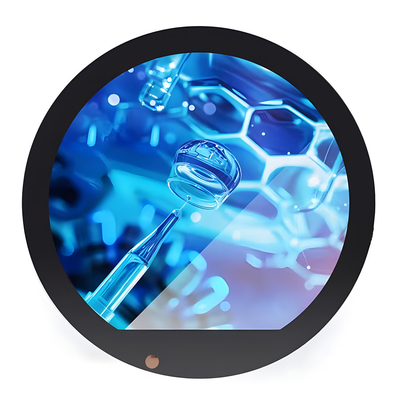

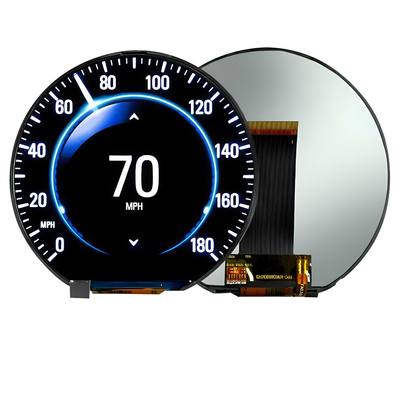

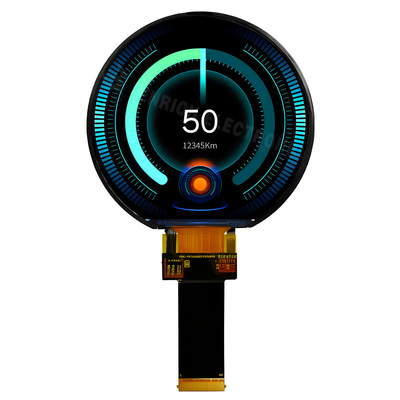

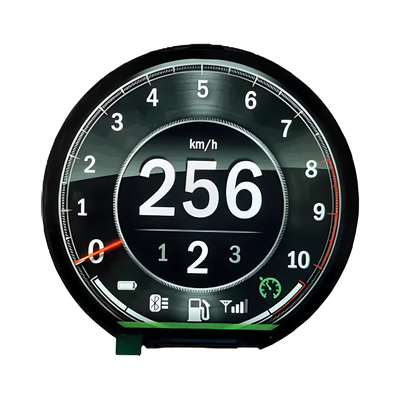

Module d'affichage rond TFT à écran tactile capacitif de 3,6 poucesImage du produit
Test de fiabilité
| Point d'essai |
Condition d'essai
|
Inspection après essai |
| Opération à haute température | 85 °C pendant 96 heures |
Une fois l'essai terminé, les échantillons LCD soumis à l'essai doivent être placés dans un environnement à température et humidité intérieures normales pendant 2 à 4 heures ou plus avant l'inspection fonctionnelle et visuelle.Les échantillons ne doivent pas présenter les défauts suivants:: 2Chaque module testé ne peut être utilisé que pour un des projets de test. |
| Opération à basse température | -30°C pendant 96 heures | |
| Entreposage à haute température | 85 °C pendant 96 heures | |
| Entreposage à basse température | -30°C pendant 96 heures | |
| Opération à haute température Opération à humidité | 60°C, 90%RH pendant 72 heures | |
| Choc thermique | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) pendant 10 cycles | |
| Épreuve de vibration (pas d'opération) |
Fréquence: 10 à 55 Hz Amplitude:1Temps de balayage: 11 min. Période d'essai: 6 cycles pour chaque direction de X, Y, Z |
|
| Épreuve d'électricité statique | Touche ±4KV, touche d'air ±8KV |
