Détails sur le produit:
|
Produit: | 3Le module SPI de 2 pouces | Structure de module: | Les PCB TFT+RTP+SPI |
---|---|---|---|
Résolution: | 240x320 points | Interface: | 4 fil SPI |
Écran tactile: | Avec l'écran tactile résistif | Le système d'exploitation du pilote: | ILI9341 |
Dimension de contour: | 55.04x89.3 (mm) | Zones actives: | 48.6x64.8 (mm) |
Numéro de broche: | 14 broches | Température de fonctionnement.: | -20°C à 70°C |
Température de stockage.: | -30°C à 80°C | Voltage de fonctionnement: | 3.3V / 5V |
Consommation d'électricité: | - 90 mA | Le poids: | ~ 25 g |
Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la norme Rohs & Reach |
Mettre en évidence: | 3Module d'affichage à écran LCD TFT de 0,2 pouces,ILI9341 Écran tactile LCD du pilote |
3.2 pouces SPI Serial Interface TFT Module Introduction du produit
SFTM320XM-7169AT est un module LCD de 3,2 pouces adoptant une méthode de communication SPI à 4 fils, avec un driver IC de ILI9341, une résolution de 240x320, et une fonction tactile (facultative).Ce module comprend un écran LCD, circuit de commande de rétroéclairage et circuit de commande à écran tactile.
Caractéristique
Produit: | 3Le module SPI de 2 pouces |
Structure du module: | Les PCB TFT+RTP+SPI |
Résolution: | 240x320 points |
Interface: | 4 SPI par fil |
Écran tactile: | Avec écran tactile résistif |
Le pilote IC: | Les États membres doivent: |
Dimension du contour: | 55.04x89.3 (mm) |
Zone active: | 48.6x64.8 (mm) |
Numéro de broche: | 14 épingles |
Température de fonctionnement: | -20°C à 70°C |
Température de stockage: | -30°C à 80°C |
Voltage de fonctionnement: | 3.3V / 5V |
Consommation d'énergie: | - 90 mA |
Poids: | ~ 25 g |
Configuration du matériel
Le circuit matériel de ce module LCD se compose de trois parties principales: le circuit de commande de l'écran LCD, le circuit de commande de l'écran tactile et le circuit de commande du rétroéclairage.
1, Le circuit de commande de l'écran LCD est utilisé pour contrôler les broches de l'écran LCD, y compris les broches de commande et les broches de transmission de données.
2, Le circuit de commande à écran tactile peut contrôler la réponse tactile de l'écran tactile et la lecture des coordonnées tactiles (écran tactile en option).
3, le circuit de commande du rétroéclairage est utilisé pour contrôler la luminosité et l'obscurcissement du rétroéclairage.ce circuit peut être omis et la broche de commande de rétroéclairage peut être directement connecté à un 3Une alimentation de.3V.
3.2 pouces SPI Serial Interface TFT Module dessin du produit
Définition de la broche
Je ne veux pas. | Le pin | Définition |
1 | Le CCR | L'alimentation électrique LCD est positive (3,3 V à 5 V) |
2 | Le GND | LCD au sol |
3 | CS | Sélectionner la puce LCD |
4 | Réinitialiser | Réinitialiser le LCD |
5 | DC/RS | Signal de sélection de données/registre LCD |
6 | SDI ((MOSI) | Signal d'écriture de données sur le bus LCD SPI |
7 | SCK | Signal d'horloge du bus SPI LCD |
8 | LED |
signal de commande du rétroéclairage (éclairage de haut niveau, si aucun contrôle n'est requis, veuillez le brancher à 3,3 V) |
9 | Le dépôt de la demande est effectué à l'adresse suivante: | Signal de lecture de données du bus LCD SPI (s'il n'est pas nécessaire, il peut être déconnecté) |
Les épingles à écran tactile suivantes. S'ils n'ont pas de fonction tactile ou ne nécessitent pas de fonction tactile, ils peuvent être déconnectés. |
||
10 | T_CLK | Signal d'horloge de bus SPI à écran tactile |
11 | T_CS | Signal de sélection de puce à écran tactile |
12 | T_DIN | Signal d'entrée du bus SPI à écran tactile |
13 | T_DO | Signal de sortie du bus SPI à écran tactile |
14 | T_IRQ | Signal d'interruption par le toucher |

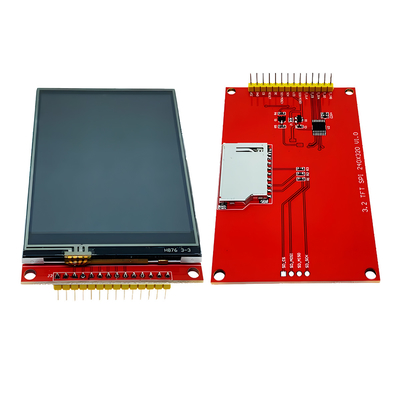

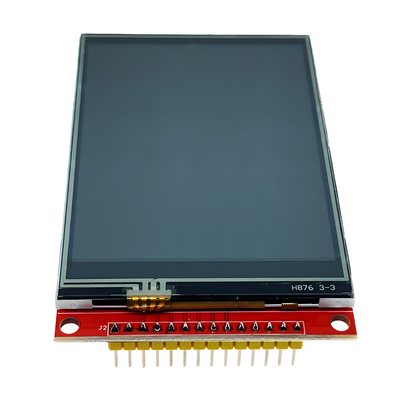

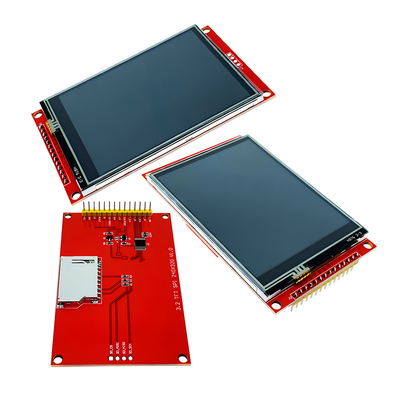

3.2 pouces SPI Serial Interface TFT Module Image du produit
