Détails sur le produit:
|
| Produit: | TFT RVB de 9 pouces | Résolution: | 800 RGB x 480 |
|---|---|---|---|
| Écran tactile: | RTP | Interface: | RGB |
| Luminance extérieure: | 400 cd/m2 (nits) | Direction de la vue: | 6H |
| Numéro de broche: | 50 épingles | Le contour de Dim.: | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) (mm) |
| Zones actives: | 201.8 (H) x 114,5 ((V) (mm) | Traitement de surface: | Couche dure ((3H) |
| Affichage des couleurs: | 16,7 M | Connexion: | ZIF |
| Température de fonctionnement.: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Écran tactile résistif TFT LCD,800*480 points LCD TFT,LCD TFT de 9 pouces |
||

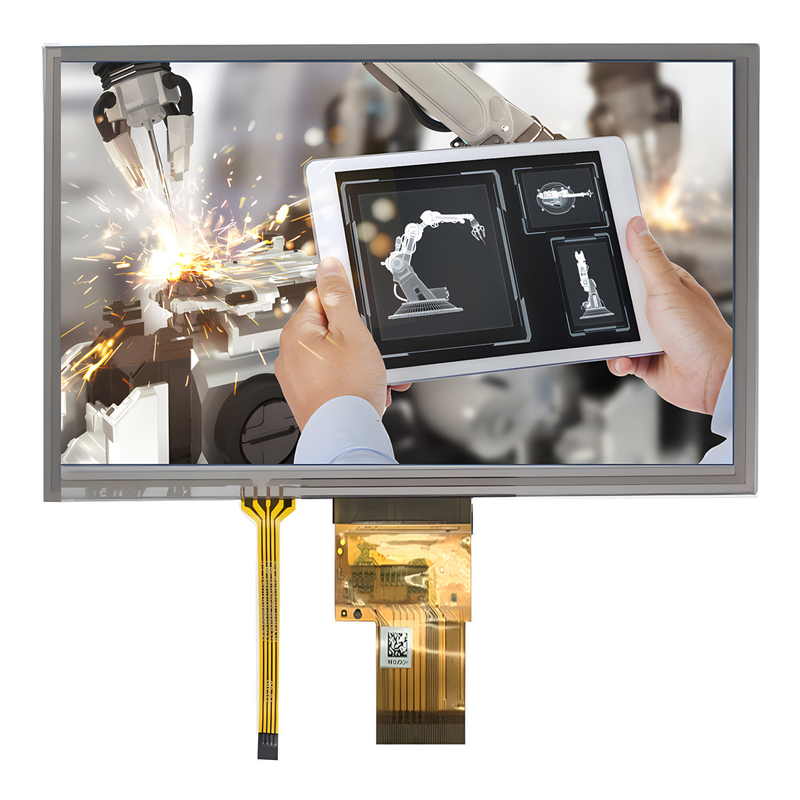

RGB 9 pouces TFT avec RTP Introduction du produit
SFTO900SH-7170A4T est un écran LCD TN TFT de haute luminosité de 800 × 4800.Ce module TFT adopte la technologie TN, avec un rapport d'aspect typique de 4:3 et un grand angle de vision (70/70/50/70 degrés), ce qui présente un bon avantage en termes de coûts et améliore l'expérience visuelle de ses produits par les clients.
En outre, le SFTO900SH-7170A4T offre trois caractéristiques de produit: haute luminosité (1000 cd/m2), contraste élevé (800:1) et anti-éblouissement.Ces caractéristiques améliorent l'affichage des images dans des environnements d'éclairage complexes, améliorant l'expérience visuelle des produits des clients dans diverses conditions.
Le module TFT adopte une interface RVB de 24 bits (connecteur Hirose FT12A-50S-0.5H).en fonction des exigences de l'UFC du client.
Caractéristiques
| Nom de l'article | Spécification |
| Taille de l'écran | 9.0 pouces (diagonale) |
| Élément de pilote | matrice active TFT a-Si |
| Résolution | 800 × 3 ((RGB) × 480 |
| Mode d'affichage | Normalement blanc, transmissif |
| Le point de vue | 0.0825 ((W) × 0.2327 ((H) mm |
| Zone active | 198.000(W) × 111,696 ((H) mm |
| Taille du module | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) mm |
| Taille du module (avec RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) mm |
| Traitement de surface | Anti-éblouissement |
| Arrangement des couleurs | Bandes RVB |
| Interface | RGB |
| Vue de la direction (Inversion gris) | 6 heures |
| Consommation de puissance de rétroéclairage | 2.046W ((Typ.) |
| Consommation d'énergie du panneau | 0.360W (type) |
| Le poids | TBD |
RGB 9 pouces TFT avec produit RTPLe dessin
Notes de crédit maximales absolues
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
|
| Je ne sais pas. | - Je vous en prie. | ||||
|
Voltage de puissance |
DVDD | - Je ne sais pas.3 | 5.0 | V | |
| AVDD | - Je ne sais pas.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - Il y en a 12.0 | - Deux fois.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Température de fonctionnement Température de stockage |
Le TOP | - 20 ans. | 70 | °C | |
| TST | - 30 ans | 80 | °C | ||
| Voltage inverse à LED | V.R. | - | 1.2 | V | Chaque LED Note 2 |
| Courant de débit LED | Si | - | 25 | - Je ne sais pas | Chaque LED |
Conditions de fonctionnement typiques
(GND=AVSS=0V, note 1)
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
|
Voltage de puissance |
DVDD | 3.0 | 3.3 | 3.6 | V | Nom de l'organisme |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | - Il y en a cinq.7 | - Il y en a cinq.0 | - Il y en a 4.3 | V | ||
| Voltage du signal d'entrée | VCOM | 3.2 | 4.2 | 5.2 | V | Nom de l'organisme |
| Logique d'entrée haute tension | VIH | 0.7 DVDD | - | DVDD | V |
Nom de l'organisme |
| Logique d'entrée basse tension | VIL | 0 | - | 0.3 DVDD | V | |
Remarque 1: Assurez-vous d'appliquer le DVDD et le VGL sur l'écran LCD en premier lieu, puis appliquez le VGH.
Note 2: le réglage du DVDD doit correspondre à la tension de sortie du signal (voir note 3) de la carte système du client.
Note 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
Note 4: le VCOM typique n'est qu'une valeur de référence, il doit être optimisé en fonction de chaque LCM.
Consommation actuelle
(GND=AVSS=0V)
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
|
Courant pour le pilote |
GH | - | 0.3 | 1 | - Je ne sais pas | VGH = 17,0 V |
| L'IGL | - | 0.3 | 1 | - Je ne sais pas | VGL = -5,0V | |
| Département d'accueil | - | 5.5 | 10 | - Je ne sais pas | VCC = 3,3 V | |
| Résultats de l'enquête | - | 32 | 50 | - Je ne sais pas | Pour les appareils de commande électrique | |
Conditions de conduite avec rétroéclairage
|
|
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
| Voltage pour le rétroéclairage LED | VL | 8.4 | 9.3 | 10.2 | V | Nom de l'entreprise |
| Courant pour le rétroéclairage LED | Il | 198 | 220 | 242 | - Je ne sais pas | |
| Durée de vie des LED | - | 40,000 | - | - | Il est temps | Nom de l'organisme |
Note 1: La tension d'alimentation LED est définie par le nombre de LED à Ta = 25°C et IL = 220mA.
Note 2: La durée de vie de la LED est définie comme la diminution de la luminosité du module à 50% de la luminosité initiale à Ta=25°C et IL=220mA. La durée de vie de la LED pourrait être réduite si
L'IL de fonctionnement est inférieure à 220 mA.
Définition de la broche
| Je ne veux pas. | Le symbole | Je / O | Fonction |
| 1 | VLED | - | Puissance pour le rétroéclairage LED |
| 2 | VLED | - | Puissance pour le rétroéclairage LED |
| 3 | Le GLE | - | Le sol pour le rétroéclairage LED |
| 4 | Le GLE | - | Le sol pour le rétroéclairage LED |
| 5 | Le GND | P | Terrain de puissance |
| 6 | VCOM | Je suis... | Voltage commun |
| 7 | DVDD | P | Énergie pour le circuit numérique |
| 8 | Le mode | Je suis... | Mode DE/SYNC sélectionné |
| 9 | DE | Je suis... | Activer la saisie de données |
| 10 | V.S. | Je suis... | Entrée de synchronisation verticale |
| 11 | HS | Je suis... | Entrée de synchronisation horizontale |
| 12 à 19 | B7 - B0 | Je suis... | Données bleues (MSB) |
| 20 à 27 | G7 - G0 | Je suis... | Données vertes (MSB) |
| 28 à 35 | R7 | Je suis... | Données en rouge ((MSB) |
| 36 | Le GND | P | La puissance de la terre |
| 37 | DCLK | Je suis... | Montres d'horloge |
| 38 | Le GND | P | La puissance de la terre |
| 39 | R/R | Je suis... | Sélection gauche / droite |
| 40 | U/D | Je suis... | Sélection vers le haut/vers le bas |
| 41 | VGH | P | Porte sur tension |
| 42 | VGL | P | Port hors tension |
| 43 | AVDD | P | Puissance pour le circuit analogique |
| 44 | Réinitialiser | Je suis... | Une épingle de réinitialisation globale. |
| 45 | N.C. | - | Aucune connexion. |
| 46 | VCOM | Je suis... | Voltage commun |
| 47 | DITHB | Je suis... | Fonction de distillation |
| 48 | Le GND | P | La puissance de la terre |
| 49 | N.C. | - | Aucune connexion. |
| 50 | N.C. | - | Aucune connexion. |

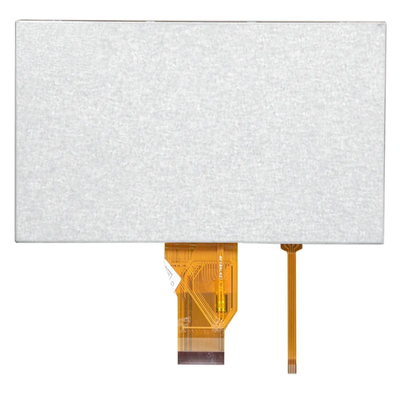

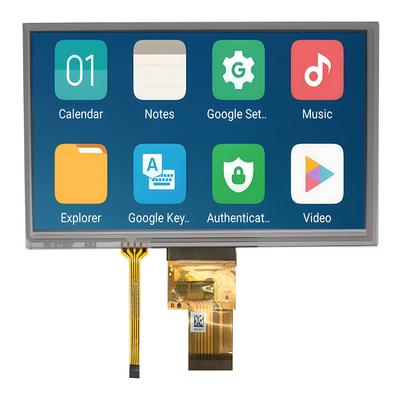

RGB 9 pouces TFT avec produit RTPImage
