Détails sur le produit:
|
| Mots clés: | Module d'affichage tactile TFT de 7 pouces | Écran tactile: | Écran tactile résistif |
|---|---|---|---|
| Résolution: | 800*480 | Couverture en verre: | Produits de fabrication |
| Interface: | RGB | Luminance extérieure: | 300 Cd/m2 |
| Durée de vie des LED: | 40, 000 heures | Nombre de broches: | 40 |
| Tableau de commande: | Avec | Direction de la vue: | À 6 heures. |
| Mettre en évidence: | Affichage LCD TFT de 7 pouces,Le produit doit être présenté sous forme d'une couche d'écoulement.,Affichage LCD TFT de 800x480 points |
||

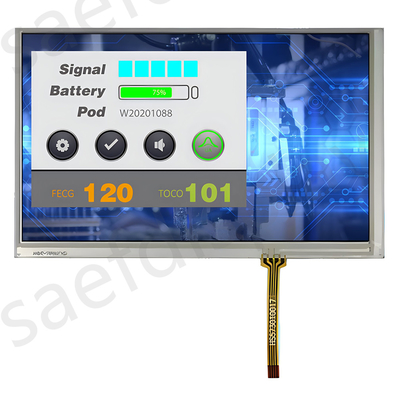

7" TFT 800x480 points avec introduction du produit RTP
Le numéro de modèle.:SF-TC700I-9239D-T (totalement compatible avec Innolux AT070TN83)
Le SF-TC700I-9239D-T est un écran LCD TFT à matrice active à couleur transmise TN de 7 pouces équipé d'un panneau tactile résistif et d'une résolution de 800x480 points.La taille du module est 165 (largeur) X104 (hauteur) X6.5 (profondeur) mm; surface efficace 152.4 (W) X91.44 (H) mm. Ce moniteur TFT prend en charge une interface RGB de 24 bits.l'écran ne reflète pas la lumière et maintient une meilleure qualité d'image.
Le rapport de contraste de ce module est de 500:1 (valeur typique) et la luminosité est de 300 nits (valeur typique).Ce module fonctionne dans une plage de température de -20 à +70 °C, avec des températures de stockage allant de -30 à +80 °C.
Caractéristiques
| Nom de l'article | Spécification |
| Taille de l'écran | 7.0 pouces (diagonale) |
| Élément de pilote | matrice active TFT a-Si |
| Résolution | Le nombre de couleurs est indiqué par le numéro de série. |
| Mode d'affichage | Normalement blanc, transmissif |
| Le point de vue | 0.0635 ((W) X0.1905 ((H) mm |
| Zone active | 152.4 (W) X91.44 (H) mm |
| Taille du module | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. |
| Traitement de surface | Anti-éblouissement |
| Arrangement des couleurs | Bandes RVB |
| Interface | Numérique (TTL) |
| Consommation de puissance de rétroéclairage | 2.500W (type) |
| Consommation d'énergie du panneau | 0.825W (type.) |
7" TFT 800x480 points avec dessin de produit RTP
Définition de la broche
| Le numéro de code. | Le symbole | Résultats | Fonction |
| 1 | VLED | P | Apporte d'alimentation pour le pilote LED |
| 2 | VLED | P | Apporte d'alimentation pour le pilote LED |
| 3 | J.D.A. | Je suis... | Ajustez la luminosité LED avec PWM Pulse |
| 4 | Le GLE | P | Terrain pour le circuit LED |
| 5 | Le GLE | P | Terrain pour le circuit LED |
| 6 | Le CCR | P | Appareils électriques pour circuits numériques |
| 7 | Le CCR | P | Appareils électriques pour circuits numériques |
| 8 | Le mode | Je suis... | Contrôle du mode DE ou HV |
| 9 | DE | Je suis... | Données activées |
| 10 | V.S. | Je suis... | Entrée du signal Vsync |
| 11 | HS | Je suis... | Entrée de signal Hsync |
| 12 | Le GND | P | Terrain de puissance |
| 13 | B5 | Je suis... | Entrée de données bleue (MSB) |
| 14 | B4 | Je suis... | Entrée de données bleue |
| 15 | B3 | Je suis... | Entrée de données bleue |
| 16 | Le GND | P | Terrain de puissance |
| 17 | B2 | Je suis... | Entrée de données bleue |
| 18 | B1 | Je suis... | Entrée de données bleue |
| 19 | B0 | Je suis... | Entrée de données bleue (LSB) |
| 20 | Le GND | P | Terrain de puissance |
| 21 | G5 | Je suis... | Entrée de données vertes (MSB) |
| 22 | G4 | Je suis... | Entrée de données vertes |
| 23 | G3 | Je suis... | Entrée de données vertes |
| 24 | Le GND | P | Terrain de puissance |
| 25 | G2 | Je suis... | Entrée de données vertes |
| 26 | G1 | Je suis... | Entrée de données vertes |
| 27 | G0 | Je suis... | Entrée de données verte (LSB) |
| 28 | Le GND | P | Terrain de puissance |
| 29 | R5 | Je suis... | Entrée de données rouge (MSB) |
| 30 | R4 | Je suis... | Entrée de données en rouge |
| 31 | R3 | Je suis... | Entrée de données en rouge |
| 32 | Le GND | P | Terrain de puissance |
| 33 | R2 | Je suis... | Entrée de données en rouge |
| 34 | R1 | Je suis... | Entrée de données en rouge |
| 35 | R0 | Je suis... | Entrée de données rouge (LSB) |
| 36 | Le GND | P | Terrain de puissance |
| 37 | DCLK | Je suis... | Montres d'horloge |
| 38 | Le GND | P | Terrain de puissance |
| 39 | R/R | Je suis... | Sélectionnez la direction de balayage gauche ou droite |
| 40 | U/D | Je suis... | Sélectionnez la direction de balayage vers le haut ou vers le bas |
Conditions de fonctionnement typiques
| Nom de l'article | Le symbole | Les valeurs | Unité | ||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||
| Voltage de puissance | Le CCR | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Le C.I.C. | - | 250 | 300 | - Je ne sais pas | |
| Consommation en cours | L'ILED | - | 500 | 550 | - Je ne sais pas |
| Logique d'entrée haute tension | VIH | 0.7VCC | - | Le CCR | V |
| Logique d'entrée basse tension | VIL | 0 | - | 0.3VCC | V |
| Durée de vie des LED | - | 40,000 | - | - | Il est temps |
Spécifications optiques
| Nom de l'article | Le symbole | Condition | Les valeurs | Unité | ||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
| Angle de vue (CR≥ 10) | θL | Φ=180° ((9 heures) | 60 | 70 | - | degré |
| θR | Φ=0° (à 3 heures) | 60 | 70 | - | ||
| θT | Φ=90° ((12 heures) | 40 | 50 | - | ||
| θB | Φ=270° ((6 heures) | 60 | 70 | - | ||
| Temps de réponse | Tonne | Normalement θ=Φ=0° | - | 10 | 20 | msec |
| Le TOFF | - | 15 | 30 | msec | ||
| Ratio de contraste | Résultats | 400 | 500 | - | - | |
| Chromatisation des couleurs | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Luminance | L | 250 | 300 | - | cd/m2 | |
| Uniformité de luminance | Les États membres | 70 | 75 | - | % | |

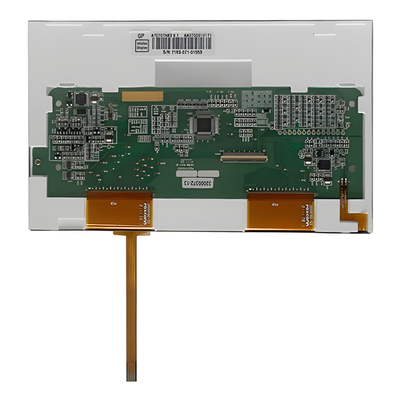

7" TFT 800x480 points avec image de produit RTP
