Détails sur le produit:
|
| Mots clés: | écran LCD TFT LVDS de 7 pouces | Écran tactile: | Sans |
|---|---|---|---|
| Résolution: | 1024*600 | Couverture en verre: | Produits de fabrication |
| Interface: | LVDS | Luminance extérieure: | 1000 cd/m2 |
| Durée de vie des LED: | 40, 000 heures | Nombre de broches: | 20 BORNES |
| Tableau de commande: | Avec | Direction de la vue: | Tous les angles de visualisation |
| Mettre en évidence: | Module LCD TFT extérieur,Module LCD TFT de 1000 nits,Module LCD TFT de 7 pouces |
||

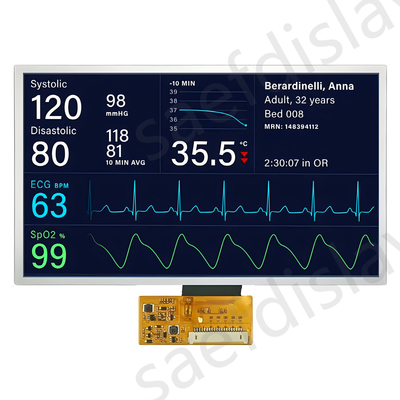

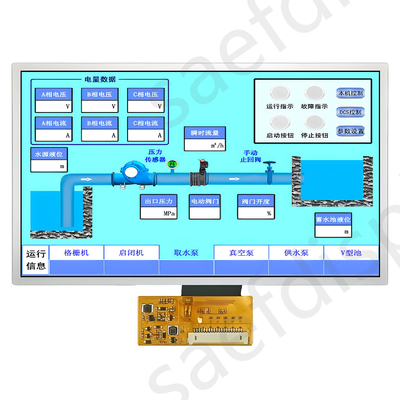

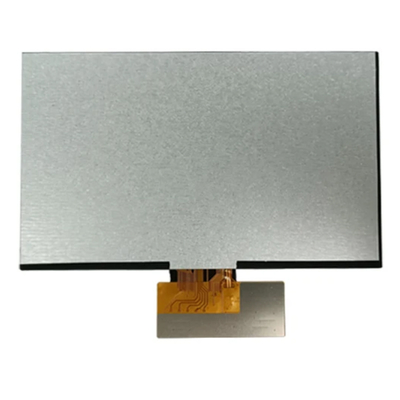

IPS TFT LCD 7" LVDS 1000nits 1024x600 points Introduction du produit
Le numéro de modèle. :Le nombre d'équipements à transporter est déterminé par le système de mesure.
L'interface LVDS fait référence à la signalisation différentielle basse tension.La technologie de transmission est principalement développée pour réduire les lacunes de la consommation d'énergie élevée et des interférences électromagnétiques EMI importantes lors de la transmission à large bande à haut débit, de sorte qu'il puisse atteindre efficacement un faible bruit et une faible consommation d'énergie.
Le modèle SFTO700SH-7168A10-N est un écran LCD TFT à matrice active couleur transmissible IPS de 7 pouces prenant en charge une résolution de 1024x600 points. La taille du module est de 165 ((H) × 100 ((V) × 5,7 ((D) mm;Surface effective 154.2144 ((H) ×85.92 ((V) mm. Cet écran TFT prend en charge l'interface LVDS. Avec l'aide de surfaces d'affichage anti-éblouissement, l'écran ne reflète pas la lumière et maintient une meilleure qualité d'image.
La valeur de luminosité de l'écran LCD est de 1000 cd/m2 et son rapport de contraste (valeur typique) est de 500:1La tension de puissance varie de 3,0 V à 3,6 V; la valeur typique est de 3,3 V. Elle fonctionne dans une plage de température de -30 à +80 °C, la température de stockage varie de -30 à +80 °C.
Caractéristiques
|
Je ne veux pas. |
Nom de l'article | Spécification | Unité |
| 1 | Taille du panneau | 7 | pouces |
| 2 | Nombre de pixels | 1024 × 3 ((RGB) × 600 | les pixels |
| 3 | Zones actives | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | La hauteur des pixels | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | Dimension de contour | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | mm |
| 6 | Disposition des pixels | RGB - bande | - |
| 7 | Mode d'affichage | IPS avec normalement noir | - |
| 8 | Direction de la vue | TOUS Direction de vue | - |
| 9 | Affichage de couleur | 16.7M | - |
| 10 | Interface | LVDS | - |
| 11 | Rétrécissement | LED blanche | - |
| 12 | Lumière | 1000 | cd/m2 |
| 13 | Le moteur IC | - | - |
| 14 | Température de fonctionnement | -30 à 80 | oC |
| 15 | Température de stockage | -30 à 85 | oC |
| 16 | Le poids | 116 (type) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600 points ProduitLe dessin
![]()
Définition de la broche
|
Le pin Je ne veux pas. |
Le symbole | Résultats | Fonction |
| 1 | VDD | P | L'alimentation électrique VDDIN=3,3V |
| 2 | VDD | P | L'alimentation électrique VDDIN=3,3V |
| 3 | Le nombre d'étoiles | Je suis... | L'alimentation électrique VDDIN ((3.3 ~ 5.0V) |
| 4 | Le GND | P | Le sol |
| 5 | RXIN0N | Je suis... | Données de différentiel 0-LVDS |
| 6 | RXIN0P | Je suis... | Les données de différentiel 0+LVDS |
| 7 | Le GND | P | Le sol |
| 8 | RXIN1N | Je suis... | Données de différentiel 1-LVDS |
| 9 | RXIN1P | Je suis... | Les données différentielles 1+LVDS |
| 10 | Le GND | P | Le sol |
| 11 | RXIN2N | Je suis... | Données différentielles 2-LVDS |
| 12 | RXIN2P | Je suis... | Les données différentielles 2+LVDS |
| 13 | Le GND | P | Le sol |
| 14 | RX_CLKN | Je suis... | - entrée d'horloge différentielle LVDS |
| 15 | RX_CLKP | Je suis... | +entrée d'horloge différentielle LVDS |
| 16 | Le GND | P | Le sol |
| 17 | RXIN3N | Je suis... | Entrée d'horloge différentielle 3-LVDS |
| 18 | RXIN3P | Je suis... | Entrée d'horloge différentielle 3+LVDS |
| 19 | PWM | Je suis... | luminosité du rétroéclairage:appliquer un signal de tension CC de 0,7V à 1,4V |
| 20 | VLED | P | L'alimentation électrique VLED = 5 ~ 12V ((type.) |
Conditions de fonctionnement typiques
| Nom de l'article | Le symbole | Les valeurs | Unité | |||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
| Voltage d'alimentation numérique | VDD | 3 | 3.3 | 3.6 | V | |
| Énergie pour LED | VLED | 4.8 | 5 | 12 | V | |
| Le circuit intégré d'alimentation fournit une tension | AVEE | - 6 | - 5 | - Il y en a 4.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| Le circuit intégré du pilote fournit une tension interne | VGH | 9 | - | 20 | V | |
| VGL | - 20 ans. | - | - 9 | V | ||
| Voltage du signal d'entrée | Faible niveau | VIL | 0 | - | 0.3*VDD | V |
| Niveau élevé | VIH | 0.7*VDD | - | VDD | V | |
Spécifications optiques
| Nom de l'article | Le symbole | Condition | Les valeurs | Unité | |||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||||
| Viangle de déplacement | Vous? | CR ≥ 10 | - | 85 | - | degré | |
| ΘD | - | 85 | - | ||||
| L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| Temps de réponse | TON+TOFF | θ = Φ = 0 ° | - | 19 | 25 | ms | |
| Normalement | |||||||
| voir | |||||||
| angle | |||||||
| Ratio de contraste | Résultats | 400 | 500 | - | - | ||
| Luminance | L | 1000 | - | cd/m2 | |||
| Uniformité de luminance | Les États membres | 70 | 75 | - | % | ||
| Chromatisation des couleurs (CIE1931) | Blanc | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| Le rouge | RX | - | - | - | |||
| RY | - | - | - | ||||
| Verte | GX | - | - | - | |||
| GY | - | - | - | ||||
| Le bleu | BX | - | - | - | |||
| Par | - | - | - | ||||
IPS TFT LCD 7" LVDS 1000nits 1024x600 points Produit Ile magicien
![]()
![]()
![]()
