Détails sur le produit:
|
Produit: | 1.3 pouces IPS TFT LCD | Écran tactile: | Sans |
---|---|---|---|
Résolution: | points 240x240 | Couverture en verre: | avec, personnalisable |
Direction de la vue: | IPS, angles de vue libres | Interface: | Interface SPI |
Numéro de broche: | 24 épingles | Connexion: | Le raccordement |
Luminance extérieure: | 250 cd/m2 (nits) | Durée de vie des LED: | 40, 000 heures |
Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la norme Rohs & Reach |
Mettre en évidence: | Affichage à écran LCD,Affichage LCD TFT de 240x240 pixels,1Affichage LCD TFT de 0 |
1.3 pouces IPS TFT LCD avec verre de couverture Introduction du produit
Une plaque de couverture est une lentille transparente fixée à l'extérieur d'un écran d'affichage électronique, utilisée pour protéger à la fois les écrans d'affichage tactiles et non tactiles.Avec le développement de la technologie Internet mobile, le nombre de systèmes de divertissement et d'autres dispositifs dans la période de croissance rapide des produits électroniques de consommation a considérablement augmenté,qui entraîne effectivement une augmentation significative de la demande de produits de couverture sur le marché.
Avec la diversification des formes d'écran, les couvertures en composites optiques sont devenues une solution émergente pour les couvertures d'écran en raison de leurs avantages de performance.Les plaques de couverture en composites optiques présentent d'excellentes performances en termes de résistance aux chocs, la réflectivité et la transmission, et sont largement accueillies par les utilisateurs.
SFTO130JY-7167AT est un écran LCD TFT carré à couleur complète avec une diagonale de 1,3 pouces et une résolution de 240x240.ce qui rend très pratique pour les utilisateurs de programmer et utiliserLa taille du module du modèle SFTO130JY-7167AT est de 26,16 x 29,22 mm et la taille de la zone active est de 23,4 x 23,4 mm.
La technologie IPS utilisée dans le produit garantit aux utilisateurs une vue panoramique de l'écran et une excellente expérience utilisateur de n'importe quelle direction.Le contrôleur ST7789P3 est intégré au moduleIl peut fonctionner dans une plage de température de -20 °C à +70 °C et sa plage de température de stockage est de -30 °C à +80 °C.Le FPC de SFTO130JY-7167AT peut être personnalisé en fonction des exigences de l'utilisateur et peut être équipé d'un écran tactile résistif (RTP) ou d'un écran tactile capacitif nouvellement conçu.
Caractéristique
Nom de l'article | Le contenu |
Taille de l'écran | 1.3 pouces (diagonale) |
Mode d'affichage | Normalement noir |
Résolution | Le nombre d'écart est le plus élevé possible. |
Le point de vue | 00,0975 (H) x 0,0975 ((V) mm |
Zone active | 23.4 ((H) x 23,4 (V) mm |
Taille du module | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
Taille du verre de couverture | Personnalisable |
Interface | SPI |
Le moteur IC | Le produit est soumis à un contrôle d'approvisionnement. |
Luminance | 250 (TYP) cd/m2 |
Direction de la vue | Tout voir |
Rétrécissement | 2 LED blanches |
Temps de fonctionnement. | -20°C à + 70°C |
Température de stockage. | -30°C à + 80°C |
Le poids | TBD |
1.3 pouces IPS TFT LCD avec le dessin du produit en verre de couverture
Caractéristiques électriques
Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
Voltage d'alimentation logique | CICVC | 1.65 | 1.8 / 2.8 | 3.3 | V |
Voltage d'alimentation analogique | Le CCR | 2.6 | 2.8 | 3.3 |
- Je ne sais pas. |
Courant d'entrée | Je sais. |
- Je ne sais pas. |
20 |
- Je ne sais pas. |
- Je ne sais pas |
Luminance |
- Je ne sais pas. |
250 |
- Je ne sais pas. |
Cd/m2 |
Caractéristiques du rétroéclairage
Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
Voltage avant | Vf | 3.0 | 3.2 | 3.4 | V |
Courant vers l' avant | Si |
- Je ne sais pas. |
20 |
- Je ne sais pas. |
- Je ne sais pas |
Durée de fonctionnement |
- Je ne sais pas. |
- Je ne sais pas. |
40000 |
- Je ne sais pas. |
Heures |
Caractéristiques optiques
Nom de l'article | Le symbole | Conditions de mesure | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
Temps de réponse | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
Angle de vue |
θ |
φ = 0o | 25°C | - | 80 | - |
Le degré |
φ = 180o | 25°C | - | 80 | - | |||
θ |
φ = 90o | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
Ratio de contraste | Résultats | - | 25°C | 800 | - | - | |
Couleur de la coordonnée CIE |
Blanc | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
Le rouge | X | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
Verte |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
Le bleu |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
Transmittance (avec polariseur) | 4. 18 | 4.65 | % |

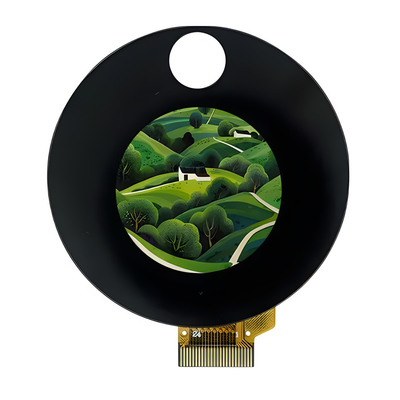

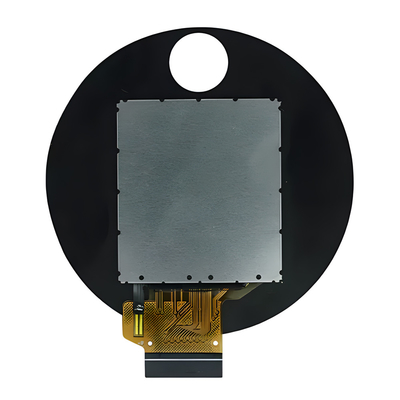

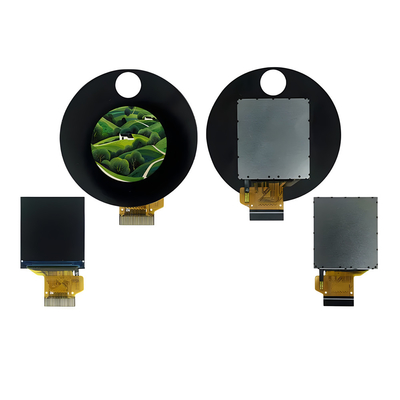

1.3 pouces IPS TFT LCD avec image de produit en verre de couverture
Test de fiabilité
Point d'essai |
Condition d'essai |
Inspection après essai |
Opération à haute température | 85 °C pendant 96 heures |
Une fois l'essai terminé, les échantillons LCD soumis à l'essai doivent être placés dans un environnement à température et humidité intérieures normales pendant 2 à 4 heures ou plus avant l'inspection fonctionnelle et visuelle.Les échantillons ne doivent pas présenter les défauts suivants:: 2Chaque module testé ne peut être utilisé que pour un des projets de test. |
Opération à basse température | -30°C pendant 96 heures | |
Entreposage à haute température | 85 °C pendant 96 heures | |
Entreposage à basse température | -30°C pendant 96 heures | |
Opération à haute température Opération à humidité | 60°C, 90%RH pendant 72 heures | |
Choc thermique | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) pendant 10 cycles | |
Épreuve de vibration (pas d'opération) |
Fréquence: 10 à 55 Hz Amplitude:1Temps de balayage: 11 min. Période d'essai: 6 cycles pour chaque direction de X, Y, Z |
|
Épreuve d'électricité statique | Touche ±4KV, touche d'air ±8KV |
