Détails sur le produit:
|
| Produit: | 6,2 pouces TFT | Résolution: | pixels 1024x600 |
|---|---|---|---|
| Le numéro de modèle.: | Le nombre d'heures de travail est calculé en fonction de l'heure de travail. | Luminance extérieure: | 1000 cd/m2 (nits) |
| Écran tactile: | Sans | Direction de la vue: | IPS, angle de vue complet |
| Numéro de broche: | 50 épingles | Connexion: | ZIF |
| Interface: | Bits de RVB 24 | Durée de vie des LED: | 40, 000 heures |
| Dimension de contour: | 143.37 ((W) × 87.13 ((H) × 2.56 ((T) (mm) | Dessus :: | -30°C à +80°C |
| Zones actives: | 137.47 ((W) x 77.23 ((H) (mm) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 6Affichage LCD TFT de 2 pouces,Affichage LCD TFT de 1024*600,Panneau d'écran IPS automobile |
||
6.2 pouces 1024*600 IPS TFT LCD RGB Interface Introduction du produit
L'arrangement 1024 * 600 est une matrice de points d'affichage 16:9 commune.
Dans différents scénarios d'application, tels que les systèmes d'automatisation et de contrôle industriels, les équipements médicaux, les cockpits de véhicules de transport tels que les avions et les trains,et certains produits électroniques grand public, la fonction de haute résolution des écrans à matrice de points 1024 * 600 peut apporter une sortie visuelle plus claire et répondre aux exigences élevées des domaines professionnels en matière de qualité d'image.avec l'avancement de la technologie et la réduction des coûts, cette technologie d'affichage par matrice de points devrait être appliquée et promue dans plus de domaines.
Ce modèle SFTO620BH-7180AN est doté d'un écran d'affichage de 6,2 pouces, d'une matrice à 1024 * 600 points et utilise la technologie IPS, permettant aux utilisateurs de vivre une expérience visuelle parfaite sous différents angles.Sa tension de fonctionnement est seulement de 3V-3.6V, avec une tension typique de 3,3V et une luminosité de surface de 1000nits.
|
Caractéristiques
|
Taille | 6.2 pouces |
| Résolution | 1024 (horizontale) * 600 (verticale) | |
| Interface | RGB à 24 bits | |
| Type de connexion | Connecteur | |
| Profondeur de couleur | 16.7M | |
| Type de technologie | a-Si | |
| La hauteur des pixels (mm) | 0.13425 x 0.12872 | |
| Configuration des pixels | RGB bande verticale | |
| Mode d'affichage | Normalement noir | |
| IC du pilote LCD | - | |
| Direction de la vue | IPS, tous les angles de vue | |
| Direction d'inversion de l'échelle grise | Tout | |
|
Les appareils électroménagers
|
LCM (W x H x D) (mm) | 143.37 par 87.13 par 2.56 |
| Zone active (mm) | 137.472 par 77.232 | |
| Avec/sans TSP | Sans TSP | |
| Poids (g) | TBD | |
| Numéros de LED | 20 LED |
6.2 pouces 1024*600 IPS TFT LCD RGB Interface dessin du produit
Description de la broche d'interface
| Je ne veux pas. | Le symbole | Fonction |
| 1,2 | VLED+ | Puissance pour le rétroéclairage LED (anode) |
| 3,4 | Le VLED- | Puissance pour le rétroéclairage LED (cathode) |
| 5 | Le GND | Terrain de puissance |
| 6 | N.C. | Pas de connexion |
| 7 | Le DVDD | Le pouvoir numérique |
| 8 | N.C. | Pas de connexion |
| 9: | DE | Signal d'activation des données. |
| 10 | Le VSD | Entrée de synchronisation verticale, polarité négative |
| 11 | HSD | Entrée de synchronisation horizontale, polarité négative |
| 12 à 19 | B7-R0 | Données bleues |
| 20 à 27 | G7-G0 | Données vertes |
| 28 à 35 | R7-R0 | Données rouges |
| 36 | Le GND | Le sol |
| 37 | DCLK | Signal de couleur |
| 38 | Le GND | Affichage allumé/éteint |
| 39 | Le SHLR | Contrôle d'affichage gauche ou droit |
| 40 | Numéro de référence | Contrôle d' affichage vers le haut / vers le bas |
| 41 | N.C. | Pas de connexion |
| 42 | N.C. | Pas de connexion |
| 43 | VPP | Puissance OTP ((+7,8V) |
| 44 | RSTB | Pin de réinitialisation globale. bas actif pour entrer dans l'état de réinitialisation. réinitialisation OTP Suggérer de se connecter avec un circuit de réinitialisation RC pour la stabilité. normalement tirer haut. (R = 10KΩ, C = 1μF) |
| 45 | Le SCL | OTP Entrée d'horloge en série |
| 46 | N.C. | Pas de connexion |
| 47 | N.C. | Pas de connexion |
| 48 | Le GND | Terrain de puissance |
| 49 | Le SDA | OTP Entrée de données en série |
| 50 | CS | OTP Chip sélectionnez pin |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Résultats | Maximum | Unité |
| Voltage d'alimentation | VDD | - Je ne sais pas.3 | 5.0 | V |
| Voltage du signal d'entrée | Le vin | - Je ne sais pas.3 | VDD + 0.3 | V |
| Voltage de sortie logique | Vout | - Je ne sais pas.3 | VDD + 0.3 | V |
| Température de fonctionnement | Le TOPR | - 30 ans | 80 | °C |
| Température de stockage | TSTG | - 30 ans | 80 | °C |
Réflecteurs de conduite
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
| Courant LED | Si | - | 100 | - | - Je ne sais pas |
| Consommation d'électricité | - | - | mW | ||
| Voltage de la LED | VF | - | 24 | - | V |
| Durée de vie des LED | Le WBL | 25000 | - | Il est temps |

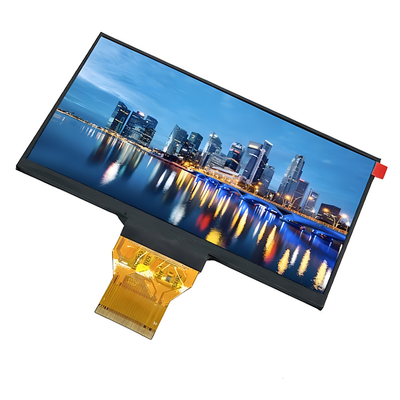

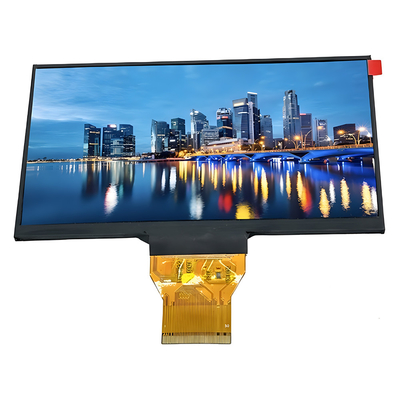

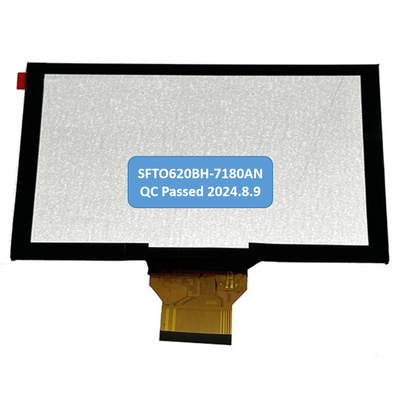

6.2 pouces 1024*600 IPS TFT LCD RGB Interface Image du produit
Test de fiabilité
| Point d'essai |
Condition d'essai |
Inspection après essai |
| Opération à haute température | 85 °C pendant 96 heures |
Une fois l'essai terminé, les échantillons LCD soumis à l'essai doivent être placés dans un environnement à température et humidité intérieures normales pendant 2 à 4 heures ou plus avant l'inspection fonctionnelle et visuelle.Les échantillons ne doivent pas présenter les défauts suivants:: 2Chaque module testé ne peut être utilisé que pour un des projets de test. |
| Opération à basse température | -30°C pendant 96 heures | |
| Entreposage à haute température | 85 °C pendant 96 heures | |
| Entreposage à basse température | -30°C pendant 96 heures | |
| Opération à haute température Opération à humidité | 60°C, 90%RH pendant 72 heures | |
| Choc thermique | -10°C ((30 min) ~+25°C ((5 min) ~ +60°C ((30 min) pendant 10 cycles | |
| Épreuve de vibration (pas d'opération) |
Fréquence: 10 à 55 Hz Amplitude:1Temps de balayage: 11 min. Période d'essai: 6 cycles pour chaque direction de X, Y, Z |
|
| Épreuve d'électricité statique | Touche ±4KV, touche d'air ±8KV |
