3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC

3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC
3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC

Image Grand :  3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC

Détails sur le produit:
Lieu d'origine: ShenZhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: Le nombre total d'équipements utilisés est fixé par la Commission.
Conditions de paiement et expédition:
Quantité de commande min: 3 pièces
Prix: USD3.80 - USD4.60, Price can be Negotiated based on bulk order quantity.
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 1 à 5 semaines
Conditions de paiement: L/C, T/T, Western Union et Paypal
Capacité d'approvisionnement: 3000K pièces par mois

3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC

description de
Produit: 3Affichage LCD TFT de 0,2 pouces Résolution: 240x320
Direction de la vue: À 12 heures. Interface: SPI à quatre lignes
Dimension de contour: 54.0 ((W) x 77.4 ((H) x 2.4 ((T) ((mm) Zones actives: 48.60(W) x64.80 (H) (mm)
Numéro de broche: 18 bornes Connexion: FPC enfichage
Luminance extérieure: 350 cd/m2 (nits) Durée de vie des LED: 40, 000 heures
Certificat: Pour les appareils de traitement des eaux usées:2015 Conformité: Conforme à la norme Rohs & Reach
Mettre en évidence:

3Affichage LCD TFT SPI de 2 pouces

,

Affichage LCD TFT à 18 broches

,

Affichage LCD TFT de 240*320 pixels



Introduction du produit



L'écran SPI TFT de 3,2 pouces est un écran LCD TFT couleur avec une interface SPI matrice de 240 x 320 points, avec un écran couleur riche et une haute résolution, offrant aux utilisateurs une expérience visuelle claire.Convient à différents scénarios d'application, tels que les équipements industriels, les instruments de détection portatifs, les appareils de beauté, les maisons intelligentes et les appareils électroniques grand public.



Ce module SPI TFT SFTO320JY-7178AN de 3,2 pouces dispose d'un circuit intégré de pilote ST7789V; Il prend en charge une interface SPI à 4 fils et a une plage de tension d'alimentation (VDD) de 2,8V à 3,3V.Il peut fonctionner à des températures allant de -20 °C à +70 °C, avec une plage de température de stockage de -30 °C à +80 °C.



Sur la base de ce produit SPI TFT de 3,2 pouces, Saef Technology fournit des solutions personnalisées différenciées, y compris, mais sans s'y limiter:
Personnalisation du rétroéclairage: ajustez le type et la luminosité du rétroéclairage en fonction des exigences du produit.
Personnalisation de l'interface: modifier la structure et l'interface du câble d'écran LCD pour s'adapter à des plates-formes matérielles spécifiques.
Intégration d'écrans tactiles: des écrans tactiles résistifs ou capacitifs en option sont disponibles pour améliorer l'expérience d'interaction de l'utilisateur.





Caractéristiques



Produit: 3Affichage LCD TFT de 0,2 pouces
Numéro de modèle Le nombre total d'équipements utilisés est fixé par la Commission.
Résolution: Pour les appareils électroniques
Direction de la vue: À 12 heures.
Interface: SPI à 4 lignes
Dimension du contour: 54.0 ((W) x 77.4 ((H) x 2.4 ((T) ((mm)
Zone active: 48.60(W) x64.80 (H) (mm)
Numéro de broche: 18 épingles
Connexion: FPC enfichage
La luminance de surface: 350 Cd/m2 (nits)
Durée de vie de la LED: 40000 heures
Le certificat: La valeur de l'échantillon doit être la même que celle de l'échantillon.2015
Conformité: Conforme à la norme Rohs & Reach





Le dessin de contour

3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 0

3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 1

Nombre maximal d'émissions électriques



Nom de l'article

Le symbole

- Je vous en prie.

Je suis désolé.

Unité

Nom de l'entreprise

Voltage d'alimentation (VDDI)

V 1.8 3.3 V

-

Voltage d'alimentation ((VDD)

V 2.8 3.3 V

-

Température de fonctionnement

Le TOPR - 20 ans. 70 °C

-

Température de stockage

TSTR - 30 ans 80 °C

-





Caractéristiques du rétroéclairage



Nom de l'article

Le symbole

- Je vous en prie.

Typique

Je suis désolé.

Unité

Module LED Voltage avant

VLED 2,9 3.1 3.3 V

Courant du module LED

L'ILED

-

90

-

- Je ne sais pas

Luminosité de surface LCD

LS 330 350

-

Cd/m2

LCM Uniforme de luminosité de surface

LD 80

-

-

%

Dissipation de puissance LCD

PLCD

-

0.32

-

W





Définition du pin d'interface



Numéro PIN. Le symbole Définition
1 Le GND

Le sol

2

Réinitialiser

- Ce signal réinitialisera l'appareil et il doit être appliqué pour initialiser correctement la puce.

- Le signal est faible.

3 Le SCL - Cette broche sert d'interface série.

4

D/C

- Affichage des données/pointe de sélection de commande dans une interface série de 4 lignes.

5

Le CSX

- Pin de sélection de puce, faible activation, haut désactivation.

6

Le SDA

- Les données sont fixées sur le bord ascendant du signal SCL. - Si elle n'est pas utilisée, veuillez fixer cette broche au niveau VDDI ou DGND.

7

ODD

- Les données sont sorties sur le bord de chute du signal.

- Si vous ne l'utilisez pas, laissez cette épingle ouverte.

8 Le GND

Le sol

9

VDD

Énergie pour les circuits analogiques, numériques et de renforcement.

10 LEDA

Anode de rétroéclairage (2,9 V à 3,3 V) typique:3.1V)

11 LEDK Cathode de rétroéclairage
12 LEDK Cathode de rétroéclairage
13 LEDK Cathode de rétroéclairage
14 LEDK Cathode de rétroéclairage
15 Pour les produits: Panneau tactile Pied logique
16 Les États membres Panneau tactile Pied logique
17 XR Panneau tactile Pied logique
18 YD Panneau tactile Pied logique

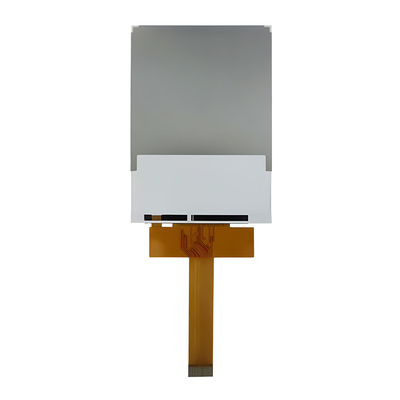

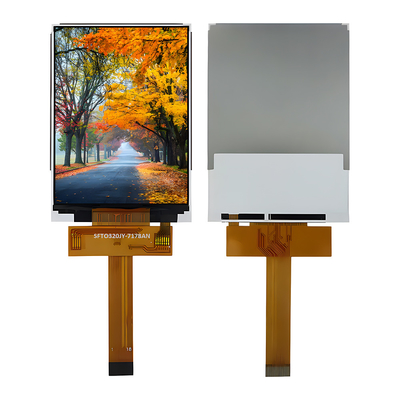

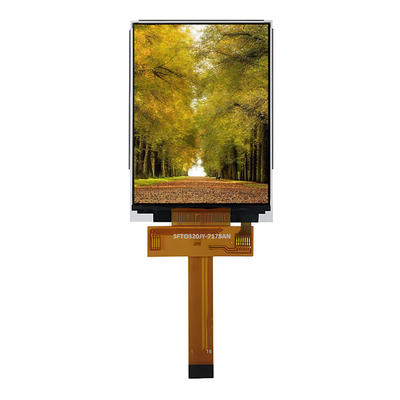

Image du produit

3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 23.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 33.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 4











Les installations et les certifications



3.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 53.2 pouces SPI TFT affichage LCD 240*320 pixels ZIF FPC 18 épingles ST7789V/ILI9341 Lecteur IC 6
