Détails sur le produit:
|
Mots clés: | 13Affichage LCD TFT de 0,3 pouce | Résolution: | pixels 1920*1080 |
---|---|---|---|
Taille de l'écran: | 305.2 x 178,1 x 2,7 (mm) | Zones actives: | 293.76 x 165,24 (mm) |
Interface ACL: | Informatique | Type d'écran: | Angles de vision complets du système IPS |
écran tactile: | CTP Facultatif | Luminance extérieure: | 350 cd/m2 |
Température de fonctionnement.: | -10°C à +60°C | Température de stockage.: | -20℃ à +60℃ |
Ratio NTSC: | 72% | Ratio de contraste: | 800 |
Afficher la couleur: | 16.7M | Durée de vie des LED: | 40, 000 heures |
certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | Affichage LCD TFT avec un rapport NTSC de 72%,affichage de 350cd/m2 TFT LCD,13Affichage LCD TFT de 0 |
Le présent règlement est obligatoire dans tous ses éléments et s'applique dans tous ses éléments.

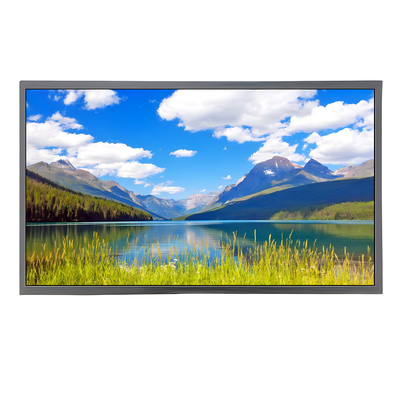

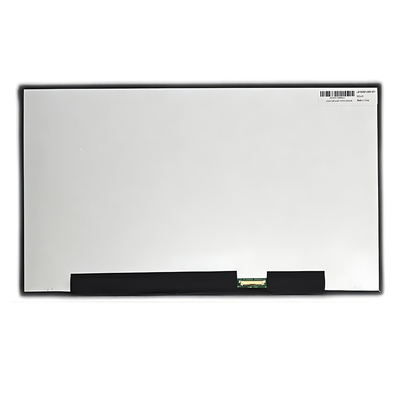

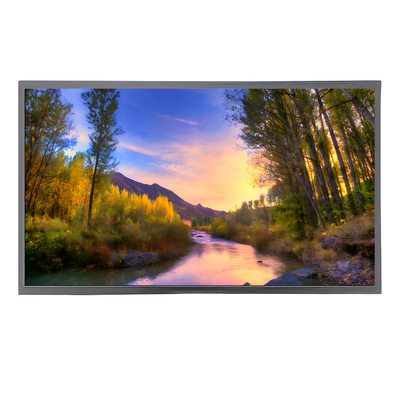

13.3 pouces EDP TFT affichage LCD Introduction du produit
L'écran LCD TFT EDP de 13,3 pouces est un appareil qui utilise une technologie d'affichage haut de gamme et est largement populaire dans les appareils portables, les écrans commerciaux,et des applications industrielles pour son excellente qualité d'image et versatilitéCe qui suit est une introduction détaillée à un écran LCD TFT EDP de 13,3 pouces avec une résolution de 1920 * 1080 pixels, une interface à 30 broches,et une couverture de gamme de couleurs NTSC de 72% et une luminosité de 350cd/m2.
Caractéristiques du produit
Marque et modèle:Le numéro de série est le numéro de série de l'avion.
Type de panneau: TFT-LCD a-Si
Taille: 13,3 pouces
Résolution: 1920 (RGB) × 1080 (FHD)
Disposition des pixels: bandes verticales RVB
Le rapport d'aspect: 16:9
Distance entre les points: 0,051 × 0,153 mm
Distance entre les pixels: 0,153 × 0,153 mm (166 PPI)
Lumière: 350 cd/m2 (valeur typique)
Ratio de contraste: 800:1 (valeur typique)
Angle de vue: 85/85/85/85 (valeur typique)
Couverture de la gamme de couleurs: 72% (NTSC)
Temps de réponse: 30 (valeur typique) (Tr+Td) ms
Mode d'affichage: VA/IPS, affichage normalement noir, transmissif
Type de rétroéclairage: WLED
Température de travail: -10 à 60 °C
Température de stockage: -20 à 60 °C
Performance optique
Ce TFT de 13,3 pouces offre une luminosité élevée de 350 cd/m2 et un rapport de contraste élevé de 800:172% de la couverture de la gamme de couleurs NTSC assure la vraie reproduction des couleurs, ce qui rend l'effet d'affichage plus proche des couleurs naturelles.
Caractéristiques de l'interface
Catégorie du signal: EDP
Voltage du panneau: 3,3 V (valeur typique)
courant du panneau: 279/468mA (typique/maximum)
Type d'interface: borne
Nombre de broches d'interface: 30 broches
Domaine d'application
Cet écran LCD TFT EDP de 13,3 pouces convient à divers scénarios d'application, notamment:
Appareils portables: tels que les ordinateurs portables haut de gamme, les tablettes, etc.
Affichage commercial: utilisé pour les machines publicitaires, les systèmes de diffusion d'informations, etc.
Application industrielle: comme interface d'affichage pour les systèmes de contrôle industriels.
Résumé
Cet écran LCD EDP TFT de 13,3 pouces offre aux utilisateurs une excellente expérience visuelle grâce à sa haute résolution, sa luminosité élevée, son contraste élevé et sa large couverture de la gamme de couleurs.Que ce soit dans des environnements à forte lumière extérieure ou à faible luminosité intérieureSa polyvalence et sa fiabilité en font un choix idéal pour divers scénarios d'application.
Le schémaLe dessin
Définition du pin d'interface
Le numéro de code. | Le symbole | Résultats | Fonction |
1 | CABC_EN / NC | - | Réservé au CD |
2 | H_GND | P | Ronde à grande vitesse |
3 | Route 1_N | Je suis... | Ligne de liaison de signal complémentaire 1 |
4 | Voie 1_P | Je suis... | Véritable voie de liaison de signal 1 |
5 | H_GND | P | Ronde à grande vitesse |
6 | Route 0_N | Je suis... | Faisceau de liaison de signal complémentaire 0 |
7 | Route 0_P | Je suis... | Véritable voie de liaison de signal 0 |
8 | H_GND | P | Ronde à grande vitesse |
9 | Le nombre d'heures de travail | Je suis... | Véritable canal auxiliaire de signal |
10 | Le nombre d'heures de travail | Je suis... | Canaux auxiliaires du signal de complément |
11 | H_GND | P | Ronde à grande vitesse |
12 | L'écran LCD_VDD | P | Logique LCD et puissance du pilote (3,3 V) |
13 | L'écran LCD_VDD | P | Logique LCD et puissance du pilote (3,3 V) |
14 | N.C. | Je suis... | Réservé à l'usage du fabricant de l'écran LCD |
15 | L'écran de l'appareil | P | Logique LCD et mise à la terre du pilote |
16 | L'écran de l'appareil | P | Logique LCD et mise à la terre du pilote |
17 | HPD | Je vous en prie. | Pinceau de signal HPD |
18 | LED-1 | P | Terrain de rétroéclairage |
19 | LED-2 | P | Terrain de rétroéclairage |
20 | LED-3 | P | Terrain de rétroéclairage |
21 | LED-4 | P | Terrain de rétroéclairage |
22 | BL ÉNÉABLE | Je suis... | Lumière arrière allumée/éteinte |
23 | BL PWM DIM | Je suis... | Système PWM |
24 | SCL/NC | - | Réservé à l'usage du fabricant de l'écran LCD |
25 | SDA/NC | - | Réservé à l'usage du fabricant de l'écran LCD |
26 | BL PWR | P | Puissance du rétroéclairage |
27 | BL PWR | P | Puissance du rétroéclairage |
28 | BL PWR | P | Puissance du rétroéclairage |
29 | BL PWR | P | Puissance du rétroéclairage |
30 | N.C. | - | Réservé à l'usage du fabricant de l'écran LCD |
Notes de crédit maximales absolues
Paramètre | Le symbole | Je ne sais pas. | - Je vous en prie. | Unité | Les commentaires |
Voltage d'alimentation de rétroéclairage | HVDDOUT | - | - | V | Ta = 25 °C Note 1 et 2 Remarques |
Courant LED de rétroéclairage | Le détecteur de fréquences | - | - | - Je ne sais pas | |
Voltage inverse LED du rétroéclairage | V.R. | - | - | V | |
Température de fonctionnement | Le TOP | - 10 ans | 60 | °C |
Ta = 25 °C Note 1 et 2 |
Température de stockage | TST | - 20 ans. | 60 | °C | |
Humidité ambiante de fonctionnement | Sautez! | - | 90 | Pourcentage de RH | |
Humidité de stockage | Hst | - | 90 | Pourcentage de RH | |
Exigence de dégagement de chaleur | Les autres | 15 | °C |
Spécifications électroniques des écrans LCD TFT
Paramètre | Le symbole | Notes de crédit | Unité | ||
Résultats | Type de produit | Maximum | |||
Voltage d'entrée de l'alimentation | V DD | 3.0 | 3.3 | 3.6 | V |
Courant d'alimentation | DSI | - | - | - | - Je ne sais pas |
Voltage d'alimentation du conducteur LED | Département d'exploitation | 2.7 | 24 | V | |
Courant d'alimentation du conducteur LED | Le détecteur de fréquences | 20 | - | - Je ne sais pas | |
Consommation d'énergie par LED | Le PLED | 2.7 | W | ||
Voltage de seuil d'entrée en marche positive | VIT+ | +100 | MV | ||
Voltage de seuil d'entrée en mode négatif | Je vous en prie. | - Une centaine | MV | ||
Tensions de mode commun différentiel d'entrée | Vcom | TBD | V |
Spécifications électroniques du rétroéclairage
Paramètre | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité |
Voltage d'alimentation | VBL | 5 | 12.0 | 37 | V |
Courant d'alimentation pour rétroéclairage | L'ILED | 6 |
- |
25 | - Je ne sais pas |
Énergie pour le rétroéclairage | Le PLED | 0.18 | - | 5.55 | W |
Voltage du signal lumineux modulé | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
Ratio de charge de contrôle de la luminosité | Le devoir | 1 | - | 100 | % |
Fréquence de régulation de la luminosité | MTPF | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Haute tension | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF basse tension | VCNTL | 0 | - | 0.6 | V |
Durée de vie des LED | - | 30,000 | 40,000 | - | h |
