Détails sur le produit:
|
| Produit: | 2,8 pouces TFT LCD | Résolution: | 240 x 320 |
|---|---|---|---|
| Couleur: | 262K | écran tactile: | Sans TP résistif |
| Interface: | Le nombre d'étoiles est déterminé en fonction de l'échantillon. | Direction de la vue: | IPS, tous les angles de vue |
| Le système d'exploitation du pilote: | Le montant de la subvention est fixé à la valeur de la subvention. | Connexion: | On se branche. |
| Luminance extérieure: | 1000 cd/m2 (nits) | Numéro de broche: | 50 épingles |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | LCD TFT lisible à la lumière du soleil,L'écran LCD TFT à 240 x 320 points,2 |
||
** Téléchargement de la fiche de données **
Le système d'exploitation doit être équipé d'un système d'exploitation.
À propos de cet article SFTO280TZ-7214AT haute luminosité 1000nits
affichage LCD IPS TFT de 2,8 pouces, lisible à la lumière du jour, à haute luminosité, équipé d'une résolution de 240 x 320 pixels et d'un écran tactile résistif,est un dispositif d'affichage spécialement conçu pour les environnements extérieurs ou lumineuxCe qui suit est une introduction détaillée du SFTO280TZ-7214AT de Saef Technology:
1Spécifications de l'écran:
- Taille: 2,8 pouces, adapté aux appareils portables et aux applications avec un espace limité.
-Résolution: 240 x 320 pixels, pour une affichage claire de l'image et du texte.
- Écran tactile résistif: supporte un seul contact, permettant aux utilisateurs d'opérer à travers l'écran tactile, adapté aux besoins d'interaction de base.
- Haute luminosité: la luminosité du rétroéclairage peut atteindre 1000 cd/m2, ce qui assure une lisibilité claire à la lumière directe du soleil ou dans un environnement lumineux.
-Technologie IPS: la technologie de commutation de plan (IPS) offre un grand angle de vision, assurant une bonne expérience visuelle sous différents angles.
- Interface SPI/MCU/SPI+RGB: Ce produit est compatible avec plusieurs interfaces, offrant aux clients une commodité de conception;qui maximise la stabilité de l'installation du produit du côté du client.
2. Spécifications d'affichage fiables:
- Fonctionnement à haute température: adapté à une plage de température de -20 °C à 70 °C, adapté à diverses conditions environnementales.
- Conception de qualité industrielle: une construction et des matériaux durables assurent un fonctionnement stable même dans des environnements difficiles.
- Traitement anti-éblouissement: réduit la réflexion et l'éblouissement sous la lumière directe du soleil et améliore la lisibilité de l'écran.
- Conforme à RoHS et REACH: répond aux normes environnementales relatives aux restrictions relatives aux substances dangereuses.
3Services personnalisés:
- Options de personnalisation: des services de personnalisation peuvent être fournis, y compris des interfaces spécifiques, des tailles, de la luminosité, etc., pour répondre aux besoins de clients spécifiques.
4. Scénarios d' application:
- Convient à des applications telles que les appareils d'information en extérieur, les panneaux de commande industriels, les équipements médicaux, les écrans automobiles, l'affichage numérique, etc.qui nécessitent une affichage claire sous une lumière forte.
Cet écran LCD IPS TFT de 2,8 pouces est un choix idéal pour les applications industrielles et commerciales qui nécessitent un affichage clair dans diverses conditions d'éclairage en raison de sa haute luminosité,angle de vue large, et la lisibilité à la lumière du jour.
Caractéristiques
| Informations générales | Spécification | Unité |
| Panneau principal | ||
| Zone d'affichage (AA) | 43.2 ((H) * 57.6 ((V) (2.8 pouces)) | mm |
| Élément de pilote | matrice active TFT a-Si | - |
| Affichage des couleurs | 262K | couleurs |
| Nombre de pixels | 240 ((RGB) * 320 | points |
| La hauteur des pixels | 0.180 ((H) *0.180 ((V) | mm |
| Angle de vue | Tout | heure |
| Le moteur IC | Le montant de la subvention est fixé à la valeur de la subvention. | - |
| Disposition des pixels de couleur | bande verticale RVB | |
| Mode d'affichage | Transmissif/ normalement noir | - |
| Température de fonctionnement | -20 ¢ + 70 | °C |
| Température de stockage | -30 ¢ + 80 | °C |
Informations mécaniques
| Nom de l'article | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | Nom de l'entreprise | |
| Taille du module | L'écart entre les deux positions est supérieur à: | - | 50.00 | - | mm | ± 0.2 |
| La valeur de l'échantillon est la valeur de l'échantillon. | - | 69.20 | - | mm | ± 0.2 | |
| Profondeur (D) | - | 3.99 | - | mm | ± 0.2 | |
| Le poids | - | TBD | - | g | - | |
Le dessin de contour
Description du code PIN
| Nom de code. | Le symbole | Le niveau | Fonction |
| 1 | LEDK | L | Lumière de fond |
| 2 à 5 | LEDA | H est | RétrécissementA |
| 6 | Résultats de l'enquête | H/L | Sélectionnez le mode d'interface MCU |
| 7 | Résultats de l'enquête | H/L | |
| 8 | Résultats de l'enquête | H/L | |
| 9 | Résultats de l'enquête | H/L | |
| 10 | Résolu | H/L | Pinceau de réinitialisation du matériel |
| 11 | VSYNC | H/L | Signal d'entrée de synchronisation verticale (frame) pour la couleur RVB |
| 12 | HSYNC | H/L | Signal d'entrée de synchronisation horizontale (linéaire) pour la couleur RVB |
| 13 | Les États membres | H/L | Signal d'horloge en points pour le fonctionnement de l'interface RGB. |
| 14 | ÉNABLE | H/L | Signal d'activation des données pour le fonctionnement de l'interface RVB. |
| 15 à 32 | D17-DB0 | H/L | Bus de données |
| 33 | Résistance à la corrosion | H/L | Pile de sortie de l'interface SPI. |
| 34 | Le SDA | H/L | Pile d'entrée de l'interface SPI. |
| 35 | RD | H/L | Lire activer la broche d'horloge |
| 36 | RR-RS | H/L | Un signal de sélection de registre |
| 37 | RS-SCL | H/L | Écrire activer la broche d'entrée d'horloge |
| 38 | CS | H/L | Choisissez une broche d'entrée |
| 39 | TE | H/L | Sortie d'effet de déchirure |
| 40 | CICVC | H est | Énergie électrique ((1,8 V) |
| 41 | CICVC | H est | L'alimentation électrique ((2.8-3.3V) |
| 42 | C.I.V. | H est | L'alimentation électrique ((2.8-3.3V) |
| 43 | Le GND | L | Le sol |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | Pour les produits: | / | / |
| 47 | Les États membres | / | / |
| 48 | Le GND | L | Le sol |
| 49 | Le GND | L | Le sol |
| 50 | Le GND | L | Le sol |
Rating maximal absolu
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
|
| - Je vous en prie. | - Je vous en prie. | |||
| Voltage d'alimentation pour le circuit logique | CICVC | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation pour un circuit analogique | C.I.V. | - Je ne sais pas.3 | 4.6 | V |
Conditions de fonctionnement
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | - Je vous en prie. | ||||
| Énergie | Le CCR | 2.7 | 2.8 | 3.3 | V | |
| Énergie | CICVC | 1.7 | 1.8 | 3.3 | V | |
| Mode normal Consommation en courant | Le C.I.C. | - | 12 | - | - Je ne sais pas | VCC = 2,8 V |
| Porte TFT mise en tension | VGH | 15 | V | |||
| Port TFT hors tension | VGL | - Il y en a 7.5 | - | V | ||
L'unité de rétroéclairage (GND=0V)
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | - Je vous en prie. | ||||
| Voltage d'alimentation à l'avant | Vf | 2.8 | - | 3.4 | V | |
| Offre à terme Courant | Si | - | 120 | - | - Je ne sais pas | |
| Luminance de la LCM | LV | 900 | 1000 | - | cd/m2 | Le débit de l'électricité doit être supérieur à: |
| L'uniformité | / | 80 | % | - | ||

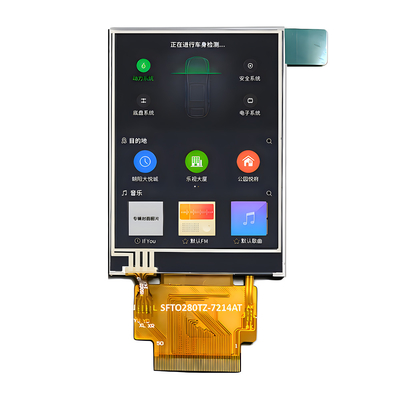

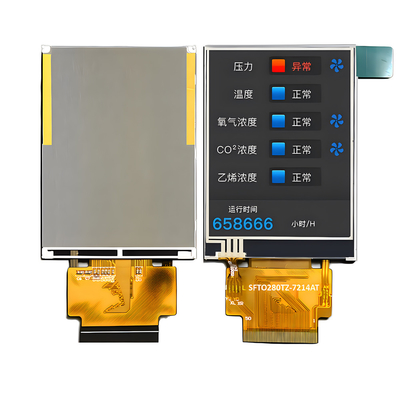

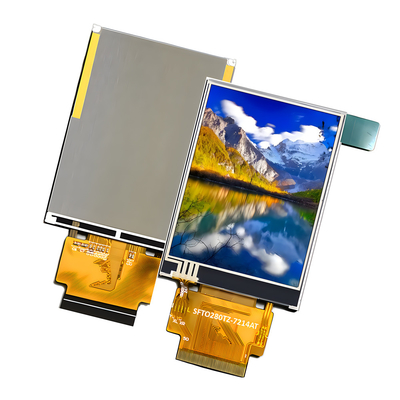

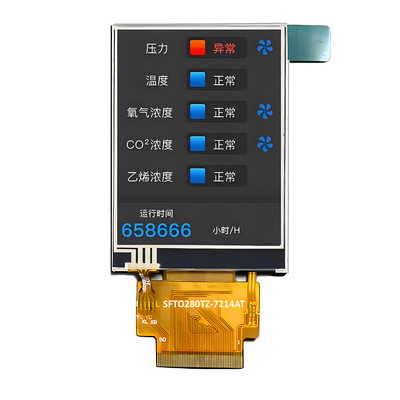

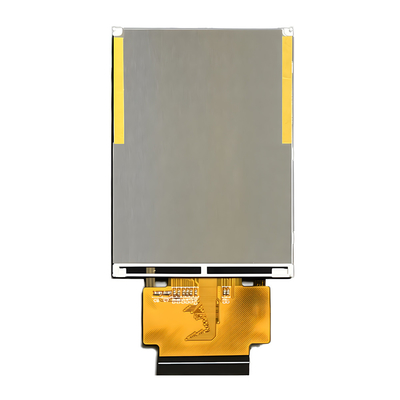

Image du produit
Les installations de fabrication et les certificats
Questions fréquemment posées
Puis-je commander des échantillons?
R: Oui, nous accueillons les commandes d'échantillons pour tester et inspecter la qualité.
Qu'en est-il du délai de livraison?
R: Pour les produits prêts à l'emploi, fournissez immédiatement des échantillons en stock.Deux à trois jours sont alloués à la réunion et à la proposition; 2 semaines pour le dessin de l'approbation et la préparation de l'échantillon; l'opération d'essai/production en série après l'approbation de l'échantillon prend 5 à 6 semaines.
Q3. Avez-vous une quantité de commande minimale pour les échantillons et les commandes de production?
R: La quantité minimale de commande est faible. 3-5 échantillons peuvent être fournis pour l'inspection. La quantité minimale de commande pour la production de masse est généralement de 1K par lot.Nous soutenons les commandes d'essais/d'essais de PP avec une quantité inférieure à la quantité minimale de commande pour MP.
Q4. Comment transportez-vous les marchandises et combien de temps cela prendra-t-il pour arriver?
R: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5-7 jours pour arriver. Le fret aérien et maritime sont également optionnels.
Q5. Comment commander le module d'affichage LCD?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement, nous fournirons un devis en fonction de vos exigences ou de nos suggestions.
Troisièmement, le client confirme l'échantillon et verse un acompte pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Puis-je imprimer mon logo sur les produits LCD?
R: Oui, c'est le cas. Veuillez nous informer officiellement pendant la phase de conception que nous produirons des échantillons avec votre logo pour que vous puissiez les tester et les approuver.la production en série sera effectuée selon l'échantillon approuvé.
Q7: Fournissez-vous des garanties pour le produit?
R: Oui, nous offrons une garantie d'un an pour nos produits.
Q8: Comment gérer les défauts?
R: Premièrement, nos produits sont fabriqués selon un système de contrôle de qualité strict, avec un taux de défaut inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouveaux écrans LCD et de petits lots de nouvelles commandes.ou on peut discuter de la solution y compris le rappel selon la situation réelle.
