Détails sur le produit:
|
| Produit: | LCD TFT circulaire de 4 pouces | Résolution: | 720x720 |
|---|---|---|---|
| interface: | MIPI | écran tactile: | Non, le CTP est facultatif |
| Direction de la vue: | IPS (80/80/80/80) | Numéro de broche: | 30 épingles |
| Taille du module: | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) | Zones actives: | 101.52 (mm) Diamètre |
| Luminance extérieure: | 1000 cd/m2 (nits) | Température de fonctionnement.: | -30°C à +85°C |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la norme Rohs & Reach |
| Mettre en évidence: | Affichage LCD TFT de qualité automobile,Affichage LCD TFT de 1000 nits,LCD TFT ronde de 720 x 720 points |
||
**Télécharger la fiche de données**
SFTO400XC-7095A3N Spécification ((1000Nits).pdf
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
À propos de ce produitLe nombre d'équipements à transporter est déterminé par le système de mesure.

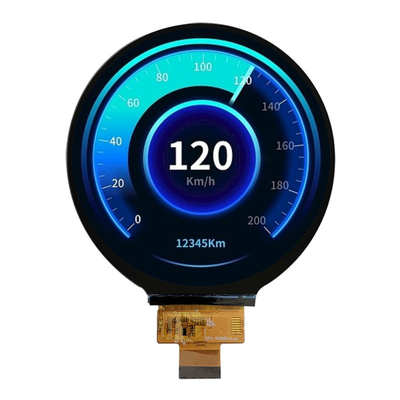

Nous vous présentons notre écran LCD TFT rond de haute performance de 4 pouces, avec une résolution impressionnante de 720 x 720 pixels.cet écran utilise une interface MIPI avancée pour une connectivité transparente et une transmission de données à grande vitesseCet affichage de pointe, avec une luminosité impressionnante de 1000 nits, est conçu spécifiquement pour les applications automobiles, assurant durabilité, clarté,et fiabilité dans diverses conditions de conduite.
Principales caractéristiques:
Résolution élevée:
Conception de l'écran rond:
Lumière élevée (1000 nits):
Interface MIPI:
Angles de vue:
Faible consommation électrique:
Applications:
Conclusion
Élevez votre produit avec notre écran LCD TFT rond de 4 pouces 720 x 720 points.La conception et le design innovants se combinent pour offrir une expérience visuelle exceptionnelle adaptée aux exigences de diverses industries.Que vous développiez un nouveau gadget ou que vous amélioriez un appareil existant, cet écran est un choix parfait pour ceux qui recherchent des performances, une esthétique et une efficacité.
Caractéristiques
| Point d'information générale | Le contenu |
| Taille de l'écran LCD (diagonale) | 4 pouces TFT rond |
| Structure du module | Affichage TFT |
| Type d'affichage LCD | TFT/TRANSMISSIVE: le nombre de fois où les données sont diffusées |
| Mode d'affichage LCD | Normalement noir |
| Direction de vue recommandée | IPS tous les angles de vue |
| Taille du module (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Surfaces actives (W × H) | 101.52 mm de diamètre |
| Nombre de pixels (résolution) | 720RGB×720 pixels |
| Type d'interface du module | Interface MIPI |
| Temps de fonctionnement. | -30°C à +80°C |
| Luminance de surface | 1000 cd/m2 |
| Nombre de couleurs | 16.7M |
| Type de rétroéclairage | LED blanche |
Dessin de contour mécanique
Définition de la broche
| Je ne veux pas. | Le code PIN | Définition |
| 1 | LEDA | Anode à LED |
| 2 | L'éclairage | Cathode à LED |
| 3 | LEDK2 | Cathode à LED |
| 4 | C.I.V. | Énergie de 2,8 à 3,3 V |
| 5 | CICVC | Énergie de 1,8 V à 2,0 V |
| 6 | Réinitialiser | Les signaux de réinitialisation du LCM |
| 7 | TE | Sortie d'effet de déchirure |
| 8 | PWM | La sortie de fréquence PWM pour le contrôle du pilote LCD. |
| 9 | Le GND | Le sol |
| 10 | D0P | Les signaux de données DSI-D0+ |
| 11 | Nom de l'entreprise | Signal de données DSI-D0 |
| 12 | Le GND | Le sol |
| 13 | D1P | Les signaux de données DSI-D1+ |
| 14 | D1N | DSI-D1 - signaux de données |
| 15 | Le GND | Le sol |
| 16 | Le CLKP | DSI-Horloge+ |
| 17 | Nombre de personnes | - Je suis en train de lire. |
| 18 | Le GND | Le sol |
| 19 | D2P | Les signaux de données DSI-D2+ |
| 20 | D2N | Signal de données DSI-D2 |
| 21 | Le GND | Le sol |
| 22 | D3P | Signal de données DSI-D3+ |
| 23 | D3N | DSI-D4 - signaux de données |
| 24 | Le GND | Le sol |
| 25 | TP_INT | Appuyez sur Interrompre |
| 26 | TP_SDA | Signal de données IIC tactile |
| 27 | TP_SCL | Toucher le signal de l'horloge IIC |
| 28 | TP_RESET | Touchez le signal de réinitialisation |
| 29 | TP_VCI | Appuyez sur l'alimentation |
| 30 | TP_IOVCC | Appuyez sur l'alimentation |
|
Nom de l'article |
Le symbole |
Valeur |
Unité |
|
Voltage d'alimentation pour logique |
VDD |
0.3 à 3.6 |
V |
|
Voltage d'entrée |
Le vin |
VDD + 0.3 |
V |
|
Température de fonctionnement |
- Je vous en prie. |
- 30 à 80 |
°C |
|
Température de stockage |
Tstg |
- 30 à 80 |
°C |
Caractéristiques électriques
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
Condition d'essai |
|
Voltage de fonctionnement |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Courant d'alimentation |
DSI |
- |
- |
30 |
- Je ne sais pas |
VDD = 2,8 V, Ta = 25 °C |
|
Voltage d'entrée |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Courant de fuite d'entrée |
IIL |
- Une.0 |
- |
1.0 |
- Je ne sais pas |
VIN = VDD ou VSS |
Réflecteurs de conduite
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
|
Courant vers l' avant |
Si |
- Je ne sais pas. |
180 |
- |
- Je ne sais pas |
|
Voltage avant |
VF |
14 |
15 |
16.3 |
V |
|
Mode de connexion |
P |
- Je ne sais pas. |
5S2P |
- Je ne sais pas. |
|
|
Numéro de LED |
/ |
|
10 |
|
pièces |
|
Durée de vie des LED |
|
30000 |
40000 |
|
heures |
Caractéristiques optiques
|
Nom de l'article |
Le symbole |
Condition |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
|
Les angles de vue |
θT |
Le CR ¥10 |
|
85 |
- |
Diplôme |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Ratio de contraste |
Résultats |
θ = 0° |
800 |
1000 |
- |
- |
|
Temps de réponse |
Tonne |
25°C |
- |
25 |
35 |
ms |
|
Le TOFF |
||||||
|
L'uniformité |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminance |
L |
- |
850 |
1000 |
- |
cd/m2 |

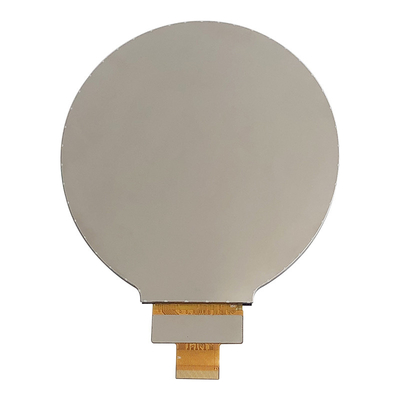

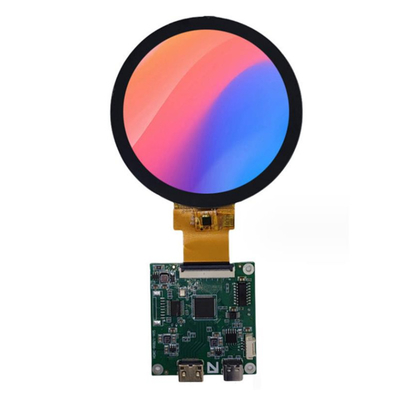

Image du produit
