Détails sur le produit:
|
| Produit: | 1Affichage en papier électronique de 54 pouces | Résolution: | Résolution de 200x200 points |
|---|---|---|---|
| Mode d'affichage: | matrice active | Élément de conducteur: | Matrice active d'un-SI TFT |
| Afficher la couleur: | Noir, blanc et rouge | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 31.8 ((H) x 37,32 ((V) x 1,0 ((D) (mm) | Zones actives: | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. |
| La hauteur des pixels: | 140 x 140 (188dpi) euh | Numéro de broche: | 24 épingles |
| Interface: | SPI | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage à l'encre électronique 200*200,1Affichage en papier électronique de 0,5 pouces |
||
** Téléchargement de la fiche de données **
SFEPD154QXBWR-7237AN Spécification.pdf
Liste des produits standard de la DPE.pdf
Transformez votre expérience d'affichage avec notre affichage en papier à l'encre électronique de 1,54 pouces!
Vous cherchez une solution innovante pour l'étiquetage des étagères et l'étiquetage des prix?Affichage de papier électronique à encre électronique de 5 pouces avec une résolution nette de 200x200 conçue spécifiquement pour les environnements de vente au détail modernes.
Principales caractéristiques:
Consommation d'énergie extrêmement faible:Utilisant la technologie E-Ink, notre écran consomme un minimum d'énergie, ce qui le rend parfait pour une utilisation à long terme sans changement fréquent de batterie.
Une bonne visibilité:L'écran de 1,5 pouce offre un contraste élevé et une excellente lisibilité dans diverses conditions d'éclairage, ce qui garantit que vos étiquettes se démarquent.
Application polyvalente:Idéal pour les étiquettes d'étagères, les étiquettes de prix, les affichages d'informations sur les produits et les messages promotionnels, cet affichage en papier électronique peut être facilement intégré à vos systèmes existants.
Design élégant et compact:Son facteur de forme élégant et compact est parfait pour une variété de paramètres de vente au détail, améliorant votre merchandising visuel sans prendre beaucoup de place.
Facile à mettre à jour:Avec le support de l'interface SPI, vous pouvez rapidement et sans effort mettre à jour vos écrans au besoin, en vous assurant que vos informations sont toujours à jour.
Durable et durable:Construit pour résister aux rigueurs d'un environnement de vente au détail trépidant, notre écran en papier électronique maintient sa qualité et ses performances au fil du temps.
Pourquoi choisir la technologie de l'encre électronique?
Les écrans à encre électronique offrent une expérience de lecture similaire à celle du papier avec la capacité de maintenir une image sans alimentation, ce qui en fait un choix respectueux de l'environnement qui s'aligne sur les objectifs de durabilité.
Parfait pour les entreprises de toutes tailles
Que vous soyez une petite boutique, une grande chaîne de vente au détail ou tout ce qui se trouve entre les deux, nos écrans E-Ink offrent une solution moderne pour attirer les clients et stimuler les ventes.
Obtenez le vôtre dès aujourd'hui!
Ne manquez pas l'occasion d'améliorer la qualité de vos produits avec l'affichage de papier électronique à encre électronique SPI de 1,5 pouce en stock.
Informations mécaniques
| Paramètre | Les spécifications | Unité | Nom de l'entreprise |
| Taille de l'écran | 1.54 | Dans. | |
| Résolution d'affichage | Le montant de l'impôt sur le revenu est calculé à partir du montant de l'impôt sur le revenu. | Pixel | Le Dpi:188 |
| Zones actives | 27.0 ((H) × 27.0 ((V) | mm | |
| La hauteur des pixels | 014 fois 0. | mm | |
| Configuration des pixels | Carré | ||
| Dimension de contour | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Le poids | 2. 18 ± 0.5 | g |
ProduitLe dessin
Définition du pin d'interface
| Je ne veux pas. | Nom | Résultats | Définition | Nom de l'entreprise |
| 1 | N.C. | Ne pas connecter avec d'autres broches NC | Restez ouverts | |
| 2 | RDA | Je vous en prie. | Contrôle de l'entraînement de la passerelle MOSFET N-Channel | |
| 3 | RESE | Je suis... | Entrée de détection de courant pour la boucle de commande | |
| 4 | N.C. | Ne pas connecter avec d'autres broches NC | Restez ouverts | |
| 5 | VSH2 | C | Voltage d'entraînement de la source positif | |
|
6 |
TSCL |
Je vous en prie. |
Cette broche est l'interface I2C avec le capteur de température numérique. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsque non utilisé: ouvert |
|
|
7 |
Le TSDA |
Résultats |
Cette broche est l'interface I2C avec la broche numérique du capteur de température. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsque non utilisé: ouvert |
|
| 8 | BS1 | Je suis... | Pinceau de sélection de l'interface de bus | Note 5 à 5 |
| 9 | Il est occupé. | Je vous en prie. | Pinceau de sortie d'état occupé | Note 5 à 4 |
| 10 | Ressources résiduelles | Je suis... | Réinitialisez le signal. | Note 5 à 3 |
| 11 | D/C# | Je suis... | Données/Pin de commande | Note 5 à 2 |
| 12 | Je suis désolé. | Je suis... | Choisissez une broche d'entrée | Note 5 à 1 |
| 13 | Le SCL | Je suis... | Pinceau d'horloge en série (SPI) | |
| 14 | Le SDA | Je suis... | Pile de données en série (SPI) | |
| 15 | VDDIO | P | L'alimentation pour les broches logiques d'interface Il devrait être connecté à VCI | |
| 16 | C.I.V. | P | L'alimentation de la puce | |
| 17 | VSS | P | Le sol | |
|
18 |
VDD |
C |
Un condensateur doit être connecté entre VDD et VSS | |
| 19 | VPP | P | L'alimentation pour la programmation OTP. | |
| 20 | VSH1 | C | Voltage d'entraînement de la source positif | |
| 21 | VGH | C | Voltage d'entraînement de la porte positive. | |
| 22 | VSL | C | Voltage d'entraînement de la source négatif | |
| 23 | VGL | C | Voltage d'entraînement négatif. | |
| 24 | VCOM | C | Voltage d'entraînement VCOM |
Rating maximal absolu
| Paramètre | Le symbole | Rating | Unité |
| Voltage d'alimentation logique | C.I.V. | -0,5 à +6.0 | V |
| Voltage d'entrée logique | Numéro de la voiture | -0,5 à VCI +0.5 | V |
| Voltage de sortie logique | Vout | -0,5 à VCI +0.5 | V |
| Plage de température de fonctionnement | Le TOPR | 0 à +40 | oC |
| Plage de température de stockage | TSTG | -25 à +70 | oC |
| Température de stockage optimale | TSTGo | 23 ± 2 | oC |
| Humidité optimale pour le stockage | HSTGo | 55 ± 10 | Pourcentage de RH |
Caractéristiques du panneau DC
| Paramètre | Le symbole | Conditions d'utilisation | Applique le point | Je ne sais pas. | - Je sais. | Je suis désolé. | Unités |
| Terrain unique | VSS | - | - | 0 | - | V | |
| Voltage d'alimentation logique | C.I.V. | - | C.I.V. | 2.2 | 3.0 | 3.7 | V |
| Voltage logique du noyau | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Voltage d'entrée de haut niveau | VIH | - | - | 0.8 ICV | - | - | V |
| Voltage d'entrée de bas niveau | VIL | - | - | - | - | 0.2 ICV | V |
| Voltage de sortie de haut niveau | VOH | Pour les appareils à commande numérique | - | 0.9 ICV | - | - | V |
| Voltage de sortie de bas niveau | VOL | L'IOL est égal à 100 uA | - | - | - | 0. 1 C.V.I. | V |
| Puissance typique | Le PTYP | VCI = 3,0 V | - | - | 7.5 | - | mW |
| Mode sommeil profond | Le PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Courant de fonctionnement typique | Iopr_VCI | VCI = 3,0 V | - | - | 2.5 | - | - Je ne sais pas |
| Temps de mise à jour de l'image | - | 25 oC | - | - | 22 | - | seconde |
|
Courant en mode veille |
Le nombre d'équipements utilisés |
DC/DC désactivé Pas d' horloge. Aucune charge d'entrée Les données RAM sont conservées |
- |
- |
20 |
UA |
|
|
Courant en mode veille |
Idslp_VCI |
DC/DC désactivé Pas d' horloge. Pas de charge d'entrée Les données RAM ne sont pas conservées |
- |
- |
1 |
5 |
UA |
Épreuve de fiabilité
| - Je ne sais pas. | Objets d'essai | Condition d'essai |
|
1 |
Entreposage à basse température |
T = -25°C, 240 heures Essai sur motif blanc |
|
2 |
Entreposage à haute température | T=60oC, RH=35%, 240h Essai sur motif blanc |
|
3 |
Opération à haute température | T = 40oC, RH = 35%, 240h |
|
4 |
Opération à basse température | 0oC, 240h |
|
5 |
à haute température, Opération à haute humidité |
T = 40oC, RH = 80%, 240h |
|
6 |
Température élevée, Entreposage à haute humidité |
T=50oC, RH=90%, 240h Essai sur motif blanc |
|
7 |
Cycle de température | 1 cycle:[-25oC 30 min] → [+60oC 30 min] : 50 cycles Épreuve sur motif blanc |
|
8 |
Exposition aux UV Résistance | 765 W/m2 pendant 168 heures, à 40 °C Essai sur motif blanc |
|
9 |
Pistolet ESD |
Le système d'alimentation doit être équipé d'un système d'alimentation électrique. (Essai de l'enveloppe du produit fini, pas seulement de l'affichage) Air+/-8KV;Contact+/-6KV (affichage EPD nu, sans inclure la zone IC et FPC) Air+/-4KV;Contact+/-2KV (affichage nu de l'EPD, y compris la zone IC et FPC) |

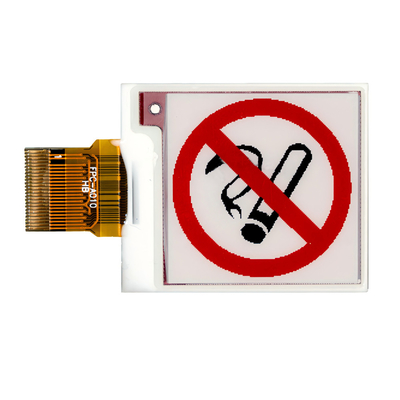

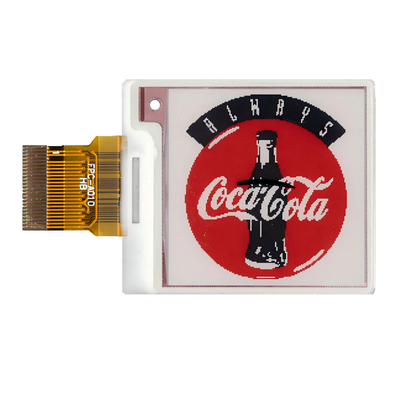

Image du produit
Les installations et les certificats
Mot clé de recherche:EPD 1,5 pouce, 1,54 pouce E-encre affichage, ESL affichage 1,5 pouce, Epaper 1,5 pouce, E-pouce 1,5 "
