Détails sur le produit:
|
| Produit: | 1Affichage en papier électronique de 54 pouces | Résolution: | Résolution de 200x200 points |
|---|---|---|---|
| Mode d'affichage: | matrice active | Élément de conducteur: | Matrice active d'un-SI TFT |
| Afficher la couleur: | Noir, blanc et rouge | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 31.8 ((H) x 37,32 ((V) x 1,0 ((D) (mm) | Zones actives: | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. |
| La hauteur des pixels: | 140 x 140 (188dpi) euh | Numéro de broche: | 24 épingles |
| Interface: | SPI | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Interface SPI Affichage en papier électronique,3 Affichage en papier électronique couleur,Pour les appareils de traitement de l'air |
||
** Téléchargement de la fiche de données **
SFEPD154QXBWR-7237AN Spécification.pdf
Liste des produits standard de la DPE.pdf
À propos de cet article SFEPD154QXBWR-7237AN
Le 1.54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsVoici une introduction détaillée de ce produit:
Résumé du produit:
Principales caractéristiques:
Spécifications techniques:
Applications à réaliser:
Cet écran en papier électronique est parfait pour des applications telles que les étiquettes d'étagère, les instruments industriels et tout scénario où un écran à faible consommation et à haute visibilité est requis.
Informations mécaniques
| Paramètre | Les spécifications | Unité | Nom de l'entreprise |
| Taille de l'écran | 1.54 | Dans. | |
| Résolution d'affichage | Le montant de l'impôt sur le revenu est calculé à partir du montant de l'impôt sur le revenu. | Pixel | Le Dpi:188 |
| Zones actives | 27.0 ((H) × 27.0 ((V) | mm | |
| La hauteur des pixels | 014 fois 0. | mm | |
| Configuration des pixels | Carré | ||
| Dimension de contour | 31.80(H) × 37.32(V) × 1.0(D) | mm | |
| Le poids | 2. 18 ± 0.5 | g |
ProduitLe dessin
Définition du pin d'interface
| Je ne veux pas. | Nom | Résultats | Définition | Nom de l'entreprise |
| 1 | N.C. | Ne pas connecter avec d'autres broches NC | Restez ouverts | |
| 2 | RDA | Je vous en prie. | Contrôle de l'entraînement de la passerelle MOSFET N-Channel | |
| 3 | RESE | Je suis... | Entrée de détection de courant pour la boucle de commande | |
| 4 | N.C. | Ne pas connecter avec d'autres broches NC | Restez ouverts | |
| 5 | VSH2 | C | Voltage d'entraînement de la source positif | |
|
6 |
TSCL |
Je vous en prie. |
Cette broche est l'interface I2C avec le capteur de température numérique. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsque non utilisé: ouvert |
|
|
7 |
Le TSDA |
Résultats |
Cette broche est l'interface I2C avec la broche numérique du capteur de température. Une résistance externe est requise lors de la connexion à l'esclave I2C. Lorsque non utilisé: ouvert |
|
| 8 | BS1 | Je suis... | Pinceau de sélection de l'interface de bus | |
| 9 | Il est occupé. | Je vous en prie. | Pinceau de sortie d'état occupé | |
| 10 | Ressources résiduelles | Je suis... | Réinitialisez le signal. | |
| 11 | D/C# | Je suis... | Données/Pin de commande | |
| 12 | Je suis désolé. | Je suis... | Choisissez une broche d'entrée | |
| 13 | Le SCL | Je suis... | Pinceau d'horloge en série (SPI) | |
| 14 | Le SDA | Je suis... | Pile de données en série (SPI) | |
| 15 | VDDIO | P | L'alimentation pour les broches logiques d'interface Il devrait être connecté à VCI | |
| 16 | C.I.V. | P | L'alimentation de la puce | |
| 17 | VSS | P | Le sol | |
|
18 |
VDD |
C |
Un condensateur doit être connecté entre VDD et VSS | |
| 19 | VPP | P | L'alimentation pour la programmation OTP. | |
| 20 | VSH1 | C | Voltage d'entraînement de la source positif | |
| 21 | VGH | C | Voltage d'entraînement de la porte positive. | |
| 22 | VSL | C | Voltage d'entraînement de la source négatif | |
| 23 | VGL | C | Voltage d'entraînement négatif. | |
| 24 | VCOM | C | Voltage d'entraînement VCOM |
Rating maximal absolu
| Paramètre | Le symbole | Rating | Unité |
| Voltage d'alimentation logique | C.I.V. | -0,5 à +6.0 | V |
| Voltage d'entrée logique | Numéro de la voiture | -0,5 à VCI +0.5 | V |
| Voltage de sortie logique | Vout | -0,5 à VCI +0.5 | V |
| Plage de température de fonctionnement | Le TOPR | 0 à +40 | oC |
| Plage de température de stockage | TSTG | -25 à +70 | oC |
| Température de stockage optimale | TSTGo | 23 ± 2 | oC |
| Humidité optimale pour le stockage | HSTGo | 55 ± 10 | Pourcentage de RH |
Caractéristiques du panneau DC
| Paramètre | Le symbole | Conditions d'utilisation | Applique le point | Je ne sais pas. | - Je sais. | Je suis désolé. | Unités |
| Terrain unique | VSS | - | - | 0 | - | V | |
| Voltage d'alimentation logique | C.I.V. | - | C.I.V. | 2.2 | 3.0 | 3.7 | V |
| Voltage logique du noyau | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Voltage d'entrée de haut niveau | VIH | - | - | 0.8 ICV | - | - | V |
| Voltage d'entrée de bas niveau | VIL | - | - | - | - | 0.2 ICV | V |
| Voltage de sortie de haut niveau | VOH | Pour les appareils à commande numérique | - | 0.9 ICV | - | - | V |
| Voltage de sortie de bas niveau | VOL | L'IOL est égal à 100 uA | - | - | - | 0. 1 C.V.I. | V |
| Puissance typique | Le PTYP | VCI = 3,0 V | - | - | 7.5 | - | mW |
| Mode sommeil profond | Le PSTPY | VCI = 3,0 V | - | - | 0.003 | - | mW |
| Courant de fonctionnement typique | Iopr_VCI | VCI = 3,0 V | - | - | 2.5 | - | - Je ne sais pas |
| Temps de mise à jour de l'image | - | 25 oC | - | - | 22 | - | seconde |
|
Courant en mode veille |
Le nombre d'équipements utilisés |
DC/DC désactivé Pas d' horloge. Aucune charge d'entrée Les données RAM sont conservées |
- |
- |
20 |
UA |
|
|
Courant en mode veille |
Idslp_VCI |
DC/DC désactivé Pas d' horloge. Pas de charge d'entrée Les données RAM ne sont pas conservées |
- |
- |
1 |
5 |
UA |

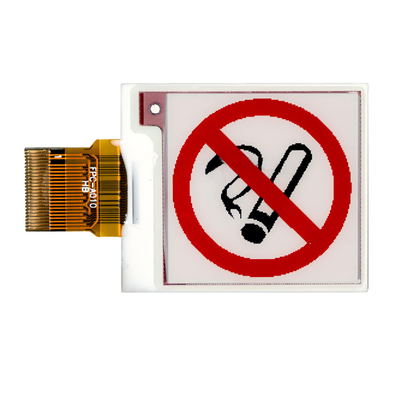

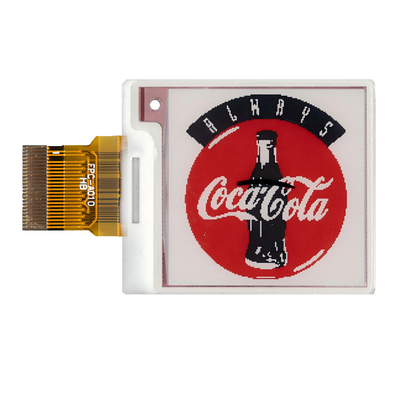

Image du produit
