Détails sur le produit:
|
| Produit: | 2TFT ronde de 0,1 pouces | Résolution: | points 480x480 |
|---|---|---|---|
| interface: | 3 lignes SPI + 18 bits RGB | Écran tactile: | Aucun contact (PCAP facultatif) |
| Direction de la vue: | IPS (80/80/80/80) | Clé de pilotage: | ST7701S |
| Numéro de broche: | 40 épingles | Taille du module: | 58.18 x 59,71 x 2,26 (mm) |
| Zones actives: | 53.28 mm de diamètre | Connexion: | ZIF |
| Luminance extérieure: | 1000 cd/m2 (nits) | Température de fonctionnement.: | -20°C à +70°C |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage TFT à haute luminosité de 1000 nits,2écran LCD TFT ronde de 0,1 pouce |
||
À propos de cet article SF-TC210B-8947A3N
Nous présentons notre dernière innovation en technologie d'affichage:le LCD TFT Ronde de haute luminosité de 1000 nits de 2,1 pouces! Conçu pour offrir une clarté d'image exceptionnelle et des couleurs vives, cet écran compact dispose d'un écranMatrice de points 480x480résolution, en veillant à ce que chaque détail prenne vie.
Les principales caractéristiques sont les suivantes:
Que vous cherchiez à améliorer l'expérience utilisateur dans l'électronique grand public, les écrans automobiles ou les interfaces industrielles, ce TFT LCD est la solution parfaite.Améliorez les performances visuelles de vos produits grâce à notre écran à haute luminosité qui donne vie à vos idées!
Découvrez la différence de qualité d'affichage avec notreLCD TFT rond de 2,1 pouces avec une luminosité élevée de 1000 nits¢où l'éclat rencontre l'innovation!
Spécifications générales
| Type LCD | 2.1 pouce |
| Résolution (H*V) | 480 (RGB) × 480 |
| Type de technologie | TFT a-Si |
| Configuration des pixels | RGB bande verticale |
| Mode d'affichage | Normalement noir |
| Direction de la vue | Tout |
| Direction d'inversion de l'échelle grise | - |
| Les dimensions du contour (W x H x T) (mm) | 58.18 fois 60.71 fois 2.26 |
| Zone active (mm) | 53.28 sur 53.28 |
| Zone de vue du CTP ((mm) | / |
| Avec / sans écran tactile | Sans |
| Type de connecteur | 0.5 PITCH 40PIN |
| Type de rétroéclairage | LED |
| Poids (g) | TBD |
| Interface d'affichage | 3SPI+18RGB |
| Nombre de couleurs | 262K |
| IC du pilote d'écran | Le numéro de série est le numéro de série. |
Dimensions extérieures
Définition du pin d'interface
| 1 | LED A | Anode à LED |
| 2 | LED K | Catode à LED |
| 3 | LED K | Catode à LED |
| 4 | Le GND | Le sol |
| 5 | C.I.V. | Énergie électrique |
| 6 | Réinitialiser | Réinitialisez le signal, faible activité |
| 7 | N.C. | N.C. |
| 8 | N.C. | N.C. |
| 9 | Le SDA | Signal de données SPI |
| 10 | SCK | Signal d'horloge SPI |
| 11 | CS | Signal de sélection SPI |
| 12 | Le PCLK | Signal d'horloge à points RGB |
| 13 | DE | Signal de mise en marche des données RVB |
| 14 | VSYNC | Signal de synchronisation de la trame RVB |
| 15 | HSYNC | Signal de synchronisation de ligne RVB |
| 16 à 33 | Le nombre d'heures de travail | Le signal de données RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | Le GND | Le sol |
| 35 | TP_INT | Appuyez sur Interrompre |
| 36 | TP_SDA | Signal de données IIC tactile |
| 37 | TP_SCL | Toucher le signal de l'horloge IIC |
| 38 | TP_RESET | Touchez le signal de réinitialisation |
| 39 | TP_VCI | Appuyez sur l'alimentation |
| 40 | Le GND | Le sol |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 0.3 à 4.8 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques électriques
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
Condition d'essai |
|
Voltage de fonctionnement |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
Courant d'alimentation |
DSI |
- |
- |
50 |
- Je ne sais pas |
VDD = 2,8 V, Ta = 25 °C |
|
Voltage d'entrée |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Courant de fuite d'entrée |
IIL |
- Une.0 |
- |
1.0 |
- Je ne sais pas |
VIN = VDD ou VSS |
Spécification du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant vers l' avant | Si | - Je ne sais pas. | 80 | - | - Je ne sais pas |
| Voltage avant | VF | 5.4 | 6.4 | 6.6 | V |
| Mode de connexion | - Je ne sais pas. | 4Parallèlement | - Je ne sais pas. | ||
| Numéro de LED | / | 4 | pièces |

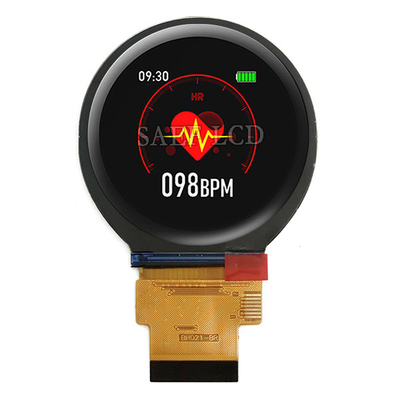

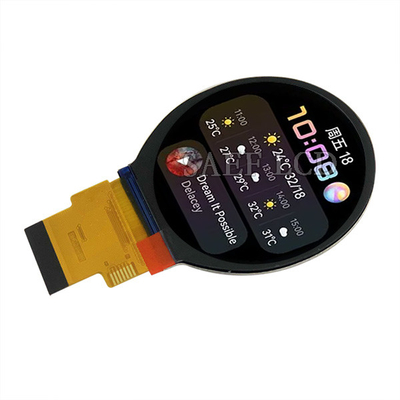

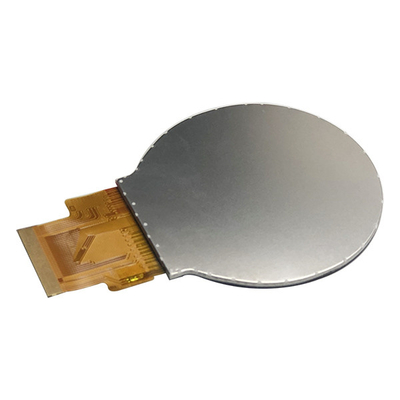

Image du produit
