Détails sur le produit:
|
Luminosité: | 1000 cd/m2 (lisible à la lumière du soleil) | Taille de l'écran: | 13,3 pouces de diagonale |
---|---|---|---|
Résolution: | 1920×1080 pixels (bande RVB) | Température de stockage.: | -20°C à +70°C |
Température de fonctionnement.: | -30°C à +80°C | Technologie tactile: | Panneau tactile capacitif |
Interface: | eDP 1.2 à 2 voies (2,7 Gbit/s) | Gamme de couleur: | 72% NTSC |
Des angles de vue: | 85°/85°/85°/85° | Durée de vie du rétroéclairage: | 50,000 Heures (LED, @25°C) |
Traitement de surface: | Revêtements AG/AR/AF (Sélectionnable) | Ratio de contraste: | 8001 (typique) |
Dureté de surface: | ≥ 6H (Anti-éblouissement, brouillard 10%) | Options de C.I.: | Les résultats de l'enquête sont publiés dans les journaux de l'UE. |
Résistance de l'environnement: | Opérationnel dans le brouillard/l'humidité de surface | Conformité: | RoHS, sans halogène, ISO 9001/14001 (certifié UE/États-Unis) |
Mettre en évidence: | Module d'affichage LCD TFT avec interface eDP,Module d'affichage LCD TFT industriel,Module d'affichage LCD TFT industriel |
Écran TFT 1000 nits à la pointe de l'industrie pour une visibilité extrême
Le SFTO1330SM-7208A3CT2 redéfinit les performances de haute luminosité avec une luminance exceptionnelle de 1000 cd/m², conçu pour les applications critiques en Amérique du Nord et en Europe. Idéal pour les bornes extérieures, les IHM industrielles et les équipements médicaux, ce module LCD TFT FHD de 13,3 pouces offre une clarté inégalée en plein soleil ou dans des environnements à forte luminosité ambiante. Doté d'un écran tactile capacitif robuste (compatible avec les gants) et d'une plage de températures de fonctionnement ultra-large (-20°C à +70°C), il répond aux normes industrielles strictes de l'UE/des États-Unis.
Core Innovations
Clarté lisible en plein soleil : luminosité de 1000 nits + gamme de couleurs NTSC de 72 % pour des visuels éclatants sous un éclairage intense.
Toucher de qualité industrielle : verre de protection antireflet (dureté 6H), prend en charge le fonctionnement dans le brouillard/la condensation (robustesse équivalente à IP65).
Connectivité haut débit : l'interface eDP 1.2 à 2 voies (2,7 Gbit/s) garantit une transmission de données sans décalage pour les systèmes de contrôle en temps réel.
Rétroéclairage de 50 000 heures : LED à faible consommation d'énergie avec gradation PWM (100 Hz – 1,6 KHz) réduisant la consommation d'énergie de 40 % par rapport aux CCFL.
Intégration Plug & Play : prend en charge l'alimentation logique de 3,3 V + l'entrée de rétroéclairage de 12 V/24 V, compatible avec les cartes pilotes HDMI 2.0 (incluses dans la fiche technique).
Supériorité technique pour les marchés de l'UE/des États-Unis
Excellence optique : angles de vision de 85°, rapport de contraste de 800:1 et Temps de réponse <35 ms pour une lecture vidéo fluide.
Prêt pour les environnements extrêmes : fonctionne de -20°C (conditions de gel) à +70°C (ateliers), avec une certification de 72 heures pour l'humidité/les chocs thermiques.
Aucun risque de conformité : RoHS, sans halogène, certifié ISO 9001/14001 – entièrement conforme aux directives européennes CEM et américaines FCC.
Compact et durable : profil fin de 5,2 mm, conception résistante aux chocs et connecteurs I-PEX blindés contre les EMI.
Applications cibles
Terminaux de paiement extérieurs (PDV/bornes)
Panneaux de contrôle industriels (automatisation, robotique)
Appareils d'imagerie médicale
Infodivertissement dans les transports (bus, trains)
Équipement d'usine intelligente
Pourquoi les clients du monde entier font confiance à cet écran
Fabriqué par Saef Technology (Shenzhen), le SFTO1330SM-7208A3CT2 combine une durabilité de qualité militaire avec une optique de pointe. Son interface eDP simplifie l'intégration avec NVIDIA Jetson, Raspberry Pi et les PC industriels, tandis que le panneau lisible en plein soleil élimine les blindages externes coûteux. Bénéficiant d'une garantie de 2 ans, ce module est le choix optimal pour les OEM ciblant les marchés axés sur la fiabilité aux États-Unis, en Allemagne, au Royaume-Uni et en Scandinavie.
Dimensions externes
Définition des broches de l'interface
N° de broche | Symbole | E/S | Fonction |
1 | CABC_ EN / NC | - | Réservé pour CD |
2 | H_GND | P | Rond à grande vitesse |
3 | Lane1_N | I | Signal complémentaire Link Lane 1 |
4 | Lane1_P | I | Vrai signal Link Lane 1 |
5 | H_GND | P | Rond à grande vitesse |
6 | Lane0_N | I | Signal complémentaire Link Lane 0 |
7 | Lane0_P | I | Vrai signal Link Lane 0 |
8 | H_GND | P | Rond à grande vitesse |
9 | AUX_CH_P | I | Vrai canal auxiliaire de signal |
10 | AUX_CH_N | I | Signal complémentaire du canal auxiliaire |
11 | H_GND | P | Rond à grande vitesse |
12 | LCD_VDD | P | Alimentation logique et pilote LCD (3,3 V) |
13 | LCD_VDD | P | Alimentation logique et pilote LCD (3,3 V) |
14 | NC | I | Réservé à l'usage du fabricant de l'écran LCD |
15 | LCD_GND | P | Masse du pilote et de la logique LCD |
16 | LCD_GND | P | Masse du pilote et de la logique LCD |
17 | HPD | O | Broche de signal HPD |
18 | LED-1 | P | Masse du rétroéclairage |
19 | LED-2 | P | Masse du rétroéclairage |
20 | LED-3 | P | Masse du rétroéclairage |
21 | LED-4 | P | Masse du rétroéclairage |
22 | BL_ ENABLE | I | Marche/arrêt du rétroéclairage |
23 | BL_PWM_DIM | I | PWM du système |
24 | SCL/NC | - | Réservé à l'usage du fabricant de l'écran LCD |
25 | SDA/NC | - | Réservé à l'usage du fabricant de l'écran LCD |
26 | BL_PWR | P | Alimentation du rétroéclairage |
27 | BL_PWR | P | Alimentation du rétroéclairage |
28 | BL_PWR | P | Alimentation du rétroéclairage |
29 | BL_PWR | P | Alimentation du rétroéclairage |
30 | NC | - | Réservé à l'usage du fabricant de l'écran LCD |
Caractéristiques optiques
Paramètre | Conditions | Min. | Typ. | Max. | Unité | |
Angle de vision (CR>10) |
Horizontal | θL | - | 85 | - |
degré |
θ R | - | 85 | - | |||
Vertical | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Rapport de contraste | Centre | 600 | 800 | - | - | |
Temps de réponse | Tr+Td | - | 30 | 35 | ms | |
Chromaticité des couleurs CF(CIE1931) |
Rouge x |
Typ. -0,05 |
TBD |
Typ. +0,05 |
- | |
Rouge y | TBD | - | ||||
Vert x | TBD | - | ||||
Vert y | TBD | - | ||||
Bleu x | TBD | - | ||||
Bleu y | TBD | - | ||||
Blanc x | (0,323) | - | ||||
Blanc y | (0,379) | - | ||||
Rapport NTSC | % | (72) | - | |||
Luminance centrale du blanc |
YLI | 800 | 1000 | cd/m2 |
Caractéristiques du rétroéclairage
Paramètre | Symbole | Min. | Typ. | Max. | Unité |
Tension d'alimentation | VBL | 5 | 12,0 | 37 | V |
Courant d'alimentation pour le rétroéclairage |
ILED | 6 |
- |
25 | mA |
Alimentation pour le rétroéclairage | PLED | 0,18 | - | 5,55 | W |
Tension du signal lumineux modulé | VPWM H | 1,2 | - | 5,0 | V |
VPWM L | 0 | - | 0,6 | V | |
Rapport cyclique de contrôle de la luminosité | Duty | 1 | - | 100 | % |
Fréquence de contrôle de la luminosité | fPWM | 100 | - | 1 600 | KHz |
Tension haute LED-BL ON/OFF | VCNTH | 1,2 | 5,0 | V | |
Tension basse LED-BL ON/OFF | VCNTL | 0 | - | 0,6 | V |
Durée de vie des LED | - | 40 000 | 50 000 | - | h |
Spécification CTP
Catégorie | Paramètre | Spécification |
Général | Structure | Verre de protection + verre DITO |
Renforcement de la lentille de protection | Renforcé chimiquement | |
Dureté de surface de la lentille de protection | ≥6H (dureté au crayon) | |
Taux de transmission de la lumière | ≥85 % | |
Température de fonctionnement | -20℃ ~ +70℃, ≤85 % HR | |
Température de stockage | -30℃ ~ +80℃, ≤85 % HR | |
Électrique | Interface | IIC / USB / UART |
Touch IC | IL12511 | |
Tension d'alimentation (VDD) | 3,3 V ou 5 V (sélectionnable) | |
Résistance de l'hôte (SDA/SCL) | Configurable sur la carte mère | |
Environnemental | Conditions de fonctionnement | Fonctionnel dans le brouillard/l'eau de surface |
Propriétés de surface | Encre de surface | Anti-UV |
Traitement de surface | Antireflet (voile : 10 %) | |
Lamination LCD-TP | OCA (adhésif optiquement clair) | |
Conformité | Normes de matériaux | Conforme RoHS et sans halogène |

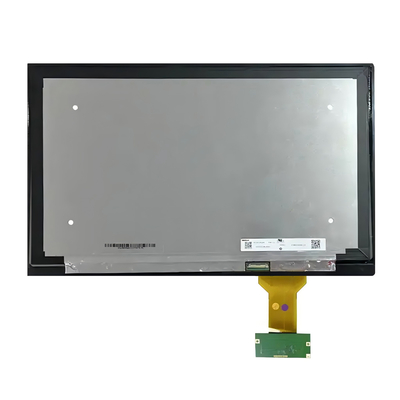

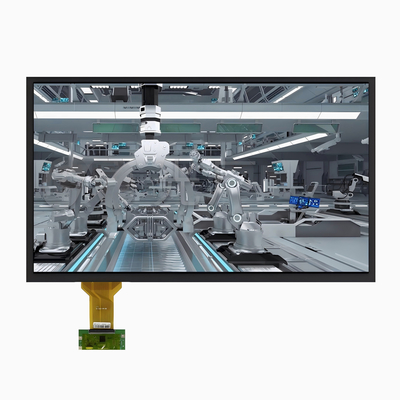

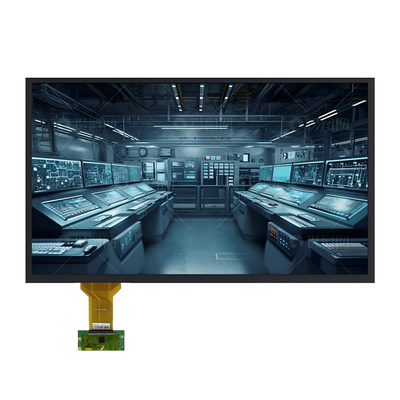

Image du produit
