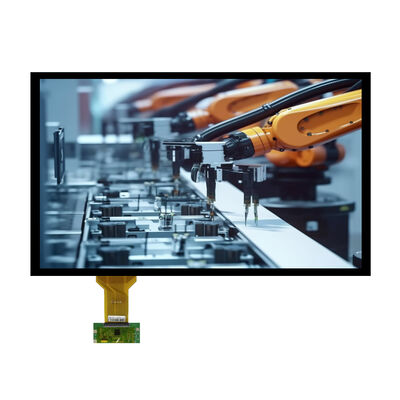

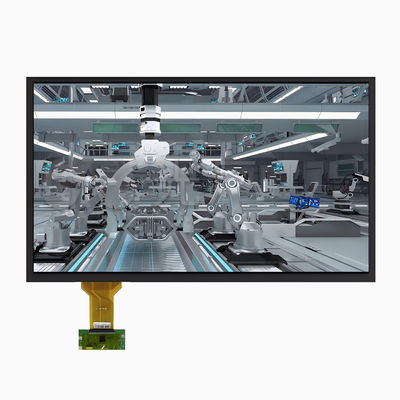

Détails sur le produit:
|
| Produit: | Affichage LCD TFT | Taille de l'écran: | 13,3 pouces (diagonale) |
|---|---|---|---|
| Résolution: | 1920 (H) x 1080 (V) Full HD | Luminosité: | 2000 cd/m² (nits), haute luminosité |
| Interface: | eDP – 2 voies | Écran tactile (CTP): | PCAP Verre-Verre En option |
| Dessus :: | -20°C à +70°C (grande température) | Angle de vision: | 89° toutes directions (CR > 10) |
| Gamme de couleurs: | 72 % NTSC (typique) | type de panneau: | a-Si TFT, normalement noir, IPS |
| Principales applications: | IHM industrielle, médicale, PLV | Conformité: | REACH, RoHS, sans halogène |
| Mettre en évidence: | Écran LCD TFT 13,3 pouces 2000 nits,écran industriel FHD eDP |
||
Dépassement de la barrière de luminosité 2000 nits de performance lisible par la lumière du soleil
Les écrans TFT standard fonctionnent à 200 à 500 nits, ce qui est suffisant pour les environnements intérieurs contrôlés, mais rendu pratiquement illisible sous la lumière directe du soleil.Le SFTO1330WN-7432A-CT2 de Saef Technology Limited brise cette limitation, offrant une luminosité typique étonnante de 2000 cd/m2, soit quatre à dix fois celle des panneaux conventionnels.Le module Full HD de 3 pouces est conçu pour les ingénieurs qui refusent de faire des compromis sur la visibilité extérieure, la durabilité industrielle ou la souplesse d'intégration.
L'ingénierie à haute luminosité vous aide à maîtriser la lumière ambiante
À 2000 nits, cet écran produit des images vives et nettes, même à la lumière directe du soleil.tandis que les angles de vision ultra larges de 89° maintiennent la précision des couleurs et la lisibilité de n'importe quelle perspectiveQue ce soit dans les kiosques extérieurs, les systèmes de navigation navale ou les panneaux de contrôle industriels, ce module transforme les conditions d'éclairage difficiles en un avantage visuel.
Construit pour le monde réel ️ Robuste, fiable et prêt
TIl a intégré un panneau tactile capacitif projeté avec un verre de couverture renforcé chimiquement avec une dureté ≥ 6H, un traitement anti-éblouissement (10% de brume) et une protection de surface anti-UV.Le contrôleur tactile ILI12511 prend en charge les deux 3.3V et 5V avec interfaces I2C, USB ou UART, offrant des performances tactiles fiables même dans le brouillard ou avec des gouttelettes d'eau de surface. Fonctionnement de -20°C à +70°C et stockage de -30°C à +80°C,ce module est certifié pour les environnements les plus difficiles.
Spécifications techniques pour l'intégration des systèmes
| Paramètre | Valeur |
|---|---|
| Zones actives | 293.76 mm × 165,24 mm |
| La hauteur des pixels | 00,153 mm × 0,153 mm |
| Affichage des couleurs | 16.7M |
| Interface | eDP 2 voies |
| Fréquence d'horloge | 100 ̊147,8 MHz |
| Taux d'images | 60 Hz |
| Type de rétroéclairage | LED éclairée au bord |
| Voltage du rétroéclairage | 27V 33V (typiquement 30V) |
| Courant de rétroéclairage | 600 mA au total (300 mA par chaîne) |
| Durée de vie des LED | 40, 000 heures |
| Contrôleur tactile | Les États membres doivent: |
| Interface tactile | I2C / USB / UART (sélectionnable) |
| Voltage au toucher | 3.3V ou 5V (sélectionnable) |
Personnalisation et support technique
Bien que ce module soit livré comme une solution complète d'affichage-touch-driver, Saef offre des options semi-personnalisées et entièrement personnalisées pour répondre à vos besoins exacts:
Personnalisation optique: ajustez les niveaux de luminosité, la finition anti-éblouissement ou ajoutez un revêtement anti-empreintes digitales (AF)
Modifications mécaniques: dimensionnement des contours sur mesure, longueur du FPC ou position des trous de montage
Améliorations tactiles: intégrer différents contrôleurs tactiles ou prendre en charge la fonctionnalité du gant tactile
Adaptation de l'interface: modifier le nombre de voies eDP ou ajouter des options de sortie LVDS
Tuning du micrologiciel: personnaliser la langue OSD, le moteur de couleur ou les paramètres DCR
Pourquoi 2000 nids comptent
Le seuil de 2000 nits est la référence de l'industrie pour la véritable lisibilité de la lumière du soleil.Une vue sans effort même sous le soleil d'été le plus brillant.Ce module offre cette performance sans consommation d'énergie excessive ou problèmes thermiques, grâce à une technologie de rétroéclairage LED avancée.
Conçu par des ingénieurs, pour des ingénieurs.
Chez Saef, nous travaillons en partenariat avec des équipes d'ingénieurs, du concept à la production, en fournissant une documentation technique détaillée, des échantillons d'évaluation,et le support de conception réactive pour s'assurer que votre solution d'affichage fonctionne parfaitement sur le terrain.
Dimensions mécaniques
![]()
Écran tactile Dimensions mécaniques
![]()
Notes de crédit maximales absolues
| Paramètre | Le symbole | Je ne sais pas. | - Je vous en prie. | Unité |
| Température de fonctionnement | Le TOP | + 20 | + 70 | °C |
| Température de stockage | TST | - 30 ans | + 80 | °C |
| Humidité ambiante de fonctionnement | Sautez! | - | 90 | Pourcentage de RH |
| Humidité de stockage | Hst | - | 90 | Pourcentage de RH |
| Exigence de dégagement de chaleur | Les autres | 15 | °C | |
Caractéristiques électriques du module LCD TFT
|
Paramètre |
Le symbole | Notes de crédit |
Unité |
||
| Résultats | Type de produit | Maximum | |||
| Voltage d'entrée de l'alimentation | VDD | 3.0 | 3.3 | 3.6 | V |
| Courant d'alimentation | DSI | - | - | - | - Je ne sais pas |
|
Énergie du conducteur LEDVoltage |
Département d'exploitation | 2.7 | 24 | V | |
|
Énergie du conducteur LEDActuel |
Le détecteur de fréquences | 20 |
- |
- Je ne sais pas | |
| Consommation d'énergie par LED | Le PLED | 2.7 | W | ||
| Voltage de seuil d'entrée en marche positive | VIT+ | +100 | MV | ||
| Voltage de seuil d'entrée en mode négatif | Je vous en prie. | - Une centaine | MV | ||
| Tensions de mode commun différentiel d'entrée | Vcom | TBD | V | ||
Caractéristiques des unités de rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
| Voltage d'alimentation | Vf | 27 | 30 | 33 | V | Si = 300 mAX 2 |
| Courant d'alimentation | Si | - | 600 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | 10 uA |
| Dissipation de puissance | Pd | - | 18 | - | W | - |
| Uniformité pour la MPC | - | 80 | - | - | % | Si = 600 mA |
| Durée de vie | - | 40000 | - | - | Il est temps | Si = 600 mA |
| Couleur du rétroéclairage | Blanc | |||||
Spécification de la CTP
| Catégorie | Paramètre | Spécification |
|
Généraux |
La structure | Le verre de couverture + le verre DITO |
| Renforcement des lentilles de couverture | Renforcées chimiquement | |
| Dureté de surface de la lentille de couverture |
≥ 6H (dureté du crayon) |
|
| Taux de transmission de la lumière | ≥ 85% | |
| Température de fonctionnement | -20°C à +70°C, H.R. ≤ 85% | |
| Température de stockage | -30°C à +80°C, ≤ 85% de RH | |
|
Électricité |
Interface | Le système de contrôle de l'équipement |
| IC au toucher | Il s'agit de: | |
| Voltage de l'alimentation électrique (VDD) |
3.3V ou 5V (Sélectionnable) |
|
|
Résistance de l'hôte (SDA/SCL) |
Configurable sur la carte mère |
|
| Environnemental | Conditions de fonctionnement | Fonctionnel dans le brouillard/eau de surface |
|
Surface Propriétés |
Encrée de surface | Anti-UV |
| Traitement de surface | L'éclairage doit être étanche à l'air. | |
| Lamination LCD-TP | OCA (adhésif optique transparent) | |
| Conformité | Normes matérielles | Conforme à la réglementation RoHS et sans halogène |
