Détails sur le produit:
|
| Produit: | 5Affichage LCD TFT de 0,7 pouces | écran tactile: | Sans |
|---|---|---|---|
| Résolution: | 640X480 | Direction de la vue: | Angles de vision complets du système IPS |
| Clé de pilotage: | JD9168S | Numéro de broche: | 40 épingles |
| Connexion: | Type de connecteur | Luminance extérieure: | 500 cd/m2 (nits) |
| interface: | RGB | Durée de vie des LED: | 40, 000 heures |
| Mettre en évidence: | Affichage de TFT LCD d'interface de RVB,Affichage LCD TFT de résolution 640x480,Applications industrielles Affichage LCD TFT |
||
À propos de cet article SFTO570DX-7263AN
Améliorez vos projets industriels avec l'écran LCD TFT de 5,7 pouces, conçu pour des performances et une polyvalence optimales.ce qui le rend idéal pour diverses applications industrielles nécessitant une sortie visuelle claire et fiable.
Principales caractéristiques:
Affichage de haute qualité:La technologie TFT de 5,7 pouces fournit des couleurs vives et des images nettes, assurant une excellente visibilité dans diverses conditions d'éclairage.il fournit des visuels détaillés pour une représentation précise des données.
Interface RVB:L'affichage est équipé d'une interface RVB, ce qui facilite l'intégration avec divers systèmes de contrôle industriels.Les options de connectivité standard permettent une interface facile avec les microcontrôleurs et autres appareils.
Applications polyvalentes:Cet écran LCD TFT est parfait pour un large éventail d'applications industrielles, y compris la fabrication, l'automatisation, les systèmes de contrôle, et plus encore.surveillance des équipements, et des écrans interactifs.
Conception durable:Conçu pour résister aux exigences des environnements industriels, le module d'affichage offre fiabilité et longévité, ce qui en fait un excellent choix pour divers environnements, des usines aux laboratoires de recherche.
Utilisateur convivialAvec des instructions faciles à suivre et une prise en charge des protocoles d'affichage standard, ce module LCD permet une intégration en douceur dans vos projets actuels, minimisant le temps et les efforts de configuration.
Taille compacte:Son facteur de forme compact permet des installations peu coûteuses, ce qui le rend idéal pour les installations serrées où l'immobilier est à prix élevé.
Pourquoi choisir cette exposition?
L'écran LCD TFT de 5,7 pouces avec résolution 640x480 et interface RVB est une solution robuste pour les applications industrielles nécessitant clarté, durabilité et facilité d'intégration.Améliorez vos projets avec ce module d'affichage performant qui permet d'améliorer l'interaction utilisateur et assure une présentation fiable des données.
Commandez dès maintenant pour ajouter ce composant essentiel à votre boîte à outils industrielle!
Spécification du produit
| Nom de l'article | Spécification | Unité |
| Type de écran LCD | TFT | - |
| Afficher la couleur | 16.7M | - |
| Direction de la vue | IPS, tous les angles de vue | À l'heure |
| Température de fonctionnement | -30 à +80 | °C |
| Température de stockage | -30 à +80 | °C |
| Taille du module | Voir le dessin de contour | mm |
| Zone active ((W × H) | 115.20X86. Je vous en prie.40 | mm |
| Nombre de points | 640 x 480 | points |
| Contrôleur LCM | JD9168S | - |
| Voltage de l'alimentation électrique | 3.3 | V |
| Rétrécissement | 3S7P-LED (blanc) | pièces |
| Interface | Interface RVB | - |
Dimensions extérieures
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | - Je ne sais pas. | Je suis désolée. | Unité |
| Voltage d'alimentation | Le CCR | - Je ne sais pas.3 | 3.3 | V |
| Voltage d'alimentation en rétroéclairage | VLED | - Je ne sais pas.3 | 6.0 | V |
| Température de fonctionnement | Au sommet | - 30 ans | 80 | °C |
| Température de stockage | Tst | - 30 ans | 80 | °C |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | Valeur typique | |
| Voltage d'alimentation | VLED | 5V | |
| Courant d'alimentation | Il | 300 - mA | |
| Consommation d'électricité | PL | 1.5 - W | |
| Fréquence de commande PWM | FPDIM | 50K Hz | |
| Lumière arrière ON-OFF | Très haut |
VEN |
1.4 VLED V |
| Faible | 0 à 0,4 V | ||
| Niveau de commande PWM | Très haut |
VPDIM |
1.5 V |
| Faible | 0 à 0,4 V | ||
| L'uniformité | ΔBp | 80% | |
| Durée de vie | le temps | 40K heures | |
Définition du pin d'interface
| Le numéro de code. | Le symbole | Résultats | Définition |
| 1 | U/D | Je suis... | Direction de balayage haut/bas sur le module de panneau. |
| 2 | N.C. | - | Aucune connexion. |
| 3 | HSYNC | Je suis... | Entrée de synchronisation horizontale dans l'interface RVB. |
| 4 à 6 | VLED | P | L'alimentation pour le pilote LED. |
| 7 | Le CCR | P | L'alimentation pour le TFT. |
| 8 | VSYNC | Je suis... | Entrée de synchronisation verticale dans l'interface RVB. |
| 9 | DE | Je suis... | Activation de l'entrée de données dans l'interface RVB. |
| 10 | Pour les produits: | Je suis... | Aucune connexion. |
| 11 | Les États membres | Je suis... | Aucune connexion. |
| 12 | J.D.A. | Je suis... | Une broche d'entrée de signal PWM. |
| 13 à 15 | B5-B3 | Je suis... | Le bus de données bleu. |
| 16 | VSS | P | Au sol. |
| 17 à 19 | B2-B0 | Je suis... | Le bus de données bleu. |
| 20 | VSS | P | Au sol. |
| 21 à 23 | G5-G3 | Je suis... | Le bus de données vert. |
| 24 | VSS | P | Au sol. |
| 25 à 27 | G2-G0 | Je suis... | Le bus de données vert. |
| 28 | VSS | P | Au sol. |
| 29 à 31 | R5-R3 | Je suis... | Le bus de données rouge. |
| 32 | VSS | P | Au sol. |
| 33 à 35 | R2-R0 | Je suis... | Le bus de données rouge. |
| 36 | XR | Je suis... | Aucune connexion. |
| 37 | YD | Je suis... | Aucune connexion. |
| 38 | DCLK | Je suis... | Entrée d'horloge de pixels dans l'interface RVB. |
| 39 | VSS | P | Au sol. |
| 40 | R/R | Je suis... | Direction de balayage gauche/droite sur le module de panneau. |

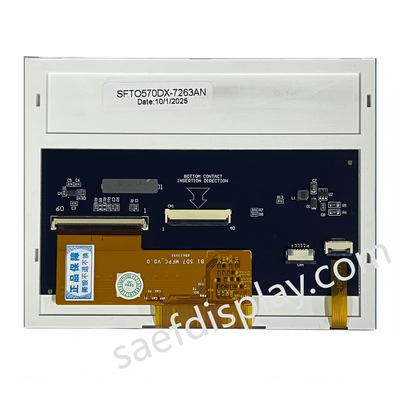

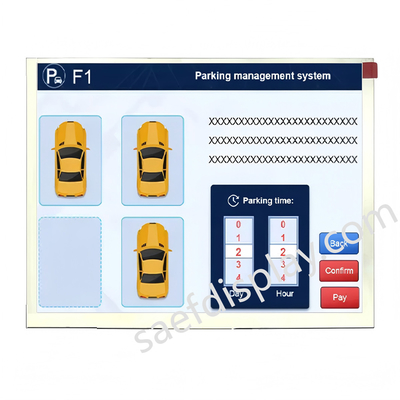

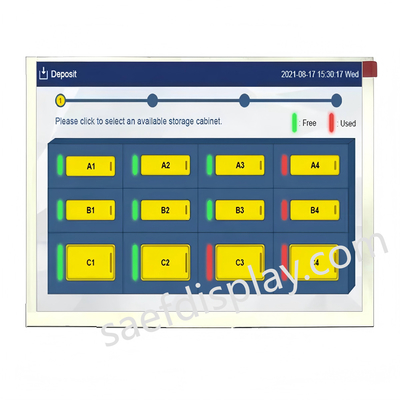

Image du produit
