Détails sur le produit:
|
| Produit: | Affichage de TFT de 2,4 pouces | Résolution: | 240*320 |
|---|---|---|---|
| écran tactile: | Écran tactile résistif | Direction de la vue: | IPS Tous les angles de vue |
| interface: | MCU | Numéro de broche: | 25 broches |
| Connexion: | Soudure | Luminance extérieure: | 250 Cd/m2 |
| Clé de pilotage: | Pour les véhicules à moteur | Durée de vie des LED: | 40, 000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS | ||
| Mettre en évidence: | affichage de 240x320 TFT LCD,Affichage de TFT LCD d'interface de MCU,2Affichage LCD TFT de 4 pouces |
||
Tracé mécanique
Définition du pin d'interface
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LED_K | Je vous en prie. | Cathode à LED |
| 2 | LED_A | Je vous en prie. | Anode à LED |
| 3 | Le GND | Je suis... | Le sol |
| 4 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 5 | CICVC | Je suis... | Énergie 2.8V/1.8V Voltage |
| 6 | Marque FM | Je vous en prie. | Épingle de sortie à effet déchirure |
| 7 | /CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 8 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 9 | RS | Je suis... | Sélectionnez le signal |
| 10 | /WR | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 11 | /RD | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 12 | Le GND | Je suis... | Le sol |
| 13 à 20 | Le numéro de série | Résultats | Affichage des données d'entrée/sortie |
| 21 | Le GND | Je suis... | Le sol |
| 22 | XR | Je vous en prie. | Le pin du panneau tactile |
| 23 | YD | Je vous en prie. | Le pin du panneau tactile |
| 24 | Pour les produits: | Je vous en prie. | Le pin du panneau tactile |
| 25 | Les États membres | Je vous en prie. | Le pin du panneau tactile |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
| Voltage d'alimentation | Vf | 3.0 | 3.2 | 3.4 | V | Si = 80 mA |
| Courant d'alimentation | Si | - | 80 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - |
| Dissipation de puissance | Pd | - | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 250 | - | Cd/m2 | Si = 80 mA |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 80 mA |
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | |||
| - Je vous en prie. | Le type | Je suis désolé. | ||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 15 | - | Je vous en prie. | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
- | 250 | - | - | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | - | 80 | - | Le degré |
| θL | - | 80 | - | |||||
| - Je ne sais pas. | Θ+ | - | 80 | - | ||||
| Je ne sais pas. | - | 80 | - | |||||

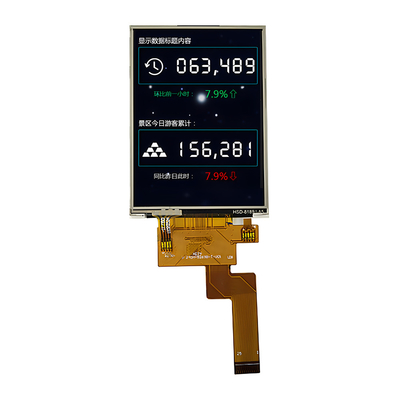

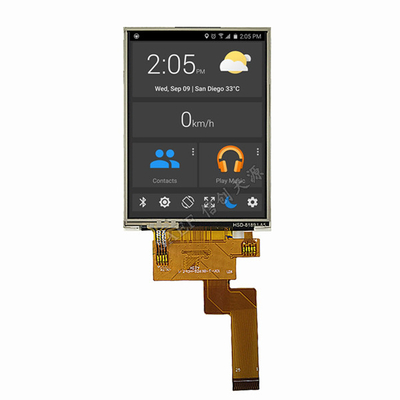

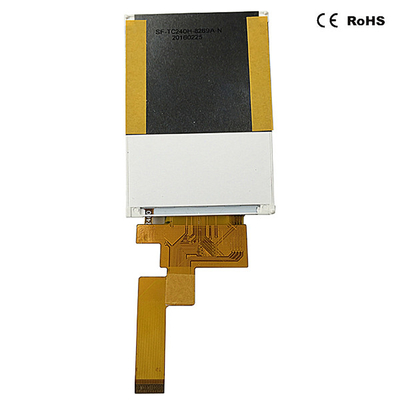

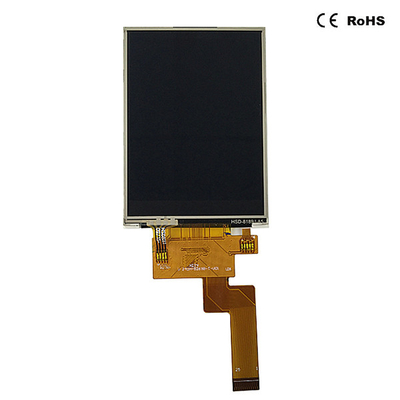

2Affichage LCD TFT de 4 pouces dessin démonstration de produit réel
