Détails sur le produit:
|
Numéro de modèle: | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | Taille de l'écran: | 50,6 pouces de diagonale |
---|---|---|---|
Résolution: | 640×480 pixels (bande RVB) | Luminosité: | 250 cd/m2 |
Température de fonctionnement.: | -20°C à +70°C | Technologie: | TN TFT, émetteur |
Interface: | RVB numérique 24 bits | Rétroéclairage: | 15 LED, |
Direction de la vue: | 12 heures optimale | Représentation optique: | 51,2 % NTSC |
Énergie électrique: | 3.3V logique + lecteur double tension | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | Module d'affichage LCD TFT,640x480 Affichage industriel,5Affichage LCD TFT de 0 |
LCD TFT haute performance de 5,6 pouces pour les applications industrielles
Le SFTO560SH-7316AN offre une fiabilité robuste pour les systèmes critiques.
Principaux avantages techniques
✅ Une meilleure visibilité
Résolution 640x480 avec polariseur anti-éblouissement
250 cd/m2 de luminosité élevée pour la lisibilité à la lumière du soleil
5001:1 rapport de contraste avec vue optimale à 12 heures
✅ Durabilité à l'échelle industrielle
Fonctionne à des températures extrêmes (-20°C ~ +70°C)
Résiste aux chocs mécaniques 100G (6 ms de durée)
Protection contre la poussière IP50 par une construction scellée
✅ Conçu pour la stabilité
Interface RVB 24 bits avec les modes de synchronisation DE/HV
Système d'entraînement à double tension (VGH:15V, VGL:-12V)
Réglage de la direction de balayage (L/R, U/D) pour montage flexible
Fiabilité certifiée
Passe des tests environnementaux rigoureux selon les normes internationales:
96 heures à haute température (70°C) et humidité (50°C/90% RH)
Choc thermique de 20 cycles (-30°C ∼80°C)
Protection ESD: ±8 kV (air) et ±4 kV (contact)
Conformité globale
Conforme à la norme ROHS 2011/65/UE et à la norme REACH SVHC
L'emballage est conforme aux directives 94/62/CE
Compatible avec les soudures sans Pb (Sn96.3-Ag3.3-Cu0.4)
Applications
Automatisation industrielle: panneaux HMI, interfaces PLC
Dispositifs médicaux: moniteurs de patients, dispositifs de diagnostic portables
Systèmes de transport: écrans de commande de train, avionie
Équipement d'essai: outils de mesure de champ, scanners portatifs
Demande de personnalisation
ContactsLes résultats de l'enquête ont été publiés dans les pages suivantes:pour les versions scellées IP65, les options capacitives tactiles ou les conceptions de lunettes personnalisées.
Les spécifications
Caractéristiques | Détails |
Taille d'affichage (diagonale) | 5.6 |
Type LCD | TN TFT |
Mode d'affichage | Transmissif / normalement blanc |
Résolution | 640 RGB x 480 |
Afficher la direction | 12 heures |
Direction d'inversion de l'échelle grise | 6 heures |
Définition du module | 126.5 (H) x 100 (V) x 5,7 (T) (Note 1) |
Zones actives | 112.896 ((H) x84.672 ((V) |
Taille des pixels | 58.8 fois 3 x 176.4 |
Disposition des pixels | RGB |
Traitement de surface par polariseur | Anti-éblouissement |
Clé de pilotage | Les États membres peuvent prévoir des mesures de prévention et d'intervention. |
Affichage des couleurs | 16.7M |
Interface | Interface RGB à 24 bits |
Avec ou sans panneau tactile | Sans |
Température de fonctionnement | - 20 ans.Je ne sais pas.70 |
Température de stockage | - 30 ansJe ne sais pas.80 |
Le poids | 100 |
Caractéristiques optiques
Nom de l'article | Le symbole | Condition | Spécification | Unité | |||
- Je ne sais pas. | - Je sais. | Je suis désolée. | |||||
Luminance allumée TFT (Si = 20mA/LED) |
Je vous en prie |
Normalement. l'angle de vision θX = φY = 0o |
200 |
250 |
- |
cd/m2 |
|
Le rapport de contraste (voir 6.3) | Résultats | 600 | 1000 | - | |||
Temps de réponse (voir point 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
Blanc | XW | 0.25 | 0.30 | 0.35 | |||
Je vous en prie. | 0.26 | 0.31 | 0.36 | ||||
Angle de vue (voir point 6.4) |
Légères | θX+ |
Centre CR≥10 |
60 | 70 | - |
Je vous en prie. |
θX- | 60 | 70 | - | ||||
Verticale | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
NTSC Ratio (Gamut) | - | 51.2 | - | % |
Caractéristiques du rétroéclairage
Nom de l'article | Le symbole | Condition | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
Voltage du rétroéclairage | VLED | Ta=25 oC, IF=20mA/LED | - | 9.3 | - | V |
Courant de rétroéclairage | L'ILED | Ta=25 oC, VF=3,1 V/LED | - | 100 | - | - Je ne sais pas |
Dissipation de puissance | PD | - | 930 | - | mW | |
L'uniformité | Moyenne | 75 | 80 | - | % | |
Durée de vie de la LED ((25°C) | - | 20000 | 30000 | - | Heures | |
Méthode de conduite | Courant constant | |||||
Configuration de la LED | 15 LED blanches ((3 LED dans une chaîne et 5 groupes en parallèle) |
Dimensions extérieures
Définition du pin d'interface
Le numéro de code. | Le symbole | Résultats | Fonction |
1 | VLED+ | P | Énergie pour l'anode de rétroéclairage LED |
2 | VLED+ | P | Énergie pour l'anode de rétroéclairage LED |
3 | Le VLED- | P | Énergie pour la cathode à rétroéclairage LED |
4 | Le VLED- | P | Énergie pour la cathode à rétroéclairage LED |
5 | Le GND | P | Terrain de puissance |
6 | VCOM | Je suis... | Entrée VCOM |
7 | Le CCR | P | Appareils électriques pour circuits numériques |
8 | Le mode | Je suis... | Contrôle du mode DE ou HV |
9 | DE | Je suis... | Données activées |
10 | V.S. | Je suis... | Entrée du signal Vsync |
11 | HS | Je suis... | Entrée de signal Hsync |
12 | B7 | Je suis... | Entrée de données bleue (MSB) |
13 | B6 | Je suis... | Entrée de données bleue |
14 | B5 | Je suis... | Entrée de données bleue |
15 | B4 | Je suis... | Entrée de données bleue |
16 | B3 | Je suis... | Entrée de données bleue |
17 | B2 | Je suis... | Entrée de données bleue |
18 | B1 | Je suis... | Entrée de données bleue |
19 | B0 | Je suis... | Entrée de données bleue (LSB) |
20 | Le G7 | Je suis... | Entrée de données vertes (MSB) |
21 | G6 | Je suis... | Entrée de données vertes |
22 | G5 | Je suis... | Entrée de données vertes |
23 | G4 | Je suis... | Entrée de données vertes |
24 | G3 | Je suis... | Entrée de données vertes |
25 | G2 | Je suis... | Entrée de données vertes |
26 | G1 | Je suis... | Entrée de données vertes |
27 | G0 | Je suis... | Entrée de données verte (LSB) |
28 | R7 | Je suis... | Entrée de données rouge (MSB) |
29 | R6 Pour les produits de la catégorie 1 | Je suis... | Entrée de données en rouge |
30 | R5 | Je suis... | Entrée de données en rouge |
31 | R4 | Je suis... | Entrée de données en rouge |
32 | R3 | Je suis... | Entrée de données en rouge |
33 | R2 | Je suis... | Entrée de données en rouge |
34 | R1 | Je suis... | Entrée de données en rouge |
35 | R0 | Je suis... | Entrée de données rouge (LSB) |
36 | Le GND | P | Terrain de puissance |
37 | DCLK | Je suis... | Montres d'horloge |
38 | Le GND | P | Terrain de puissance |
39 | R/R | Je suis... | Sélectionnez la direction de balayage de gauche à droite |
40 | U/D | Je suis... | Sélectionnez la direction de balayage vers le haut ou vers le bas |
41 | VGH | Je suis... | Puissance positive pour le pilote de balayage |
42 | VGL | Je suis... | Puissance négative pour le pilote d'analyse |
43 | AVDD | P | Appareils électriques pour circuits analogiques |
44 | Réinitialiser | Je suis... | Réinitialiser |
45 | POL | Je vous en prie. | Polarité sélectionnée pour le signal de commande d'inversion de ligne |
46 | VCOM | Je suis... | Entrée VCOM |
47 | N.C. | - | Pas de connecteur |
48 | N.C. | - | Pas de connecteur |
49 | N.C. | - | Pas de connecteur |
50 | N.C. | - | Pas de connecteur |

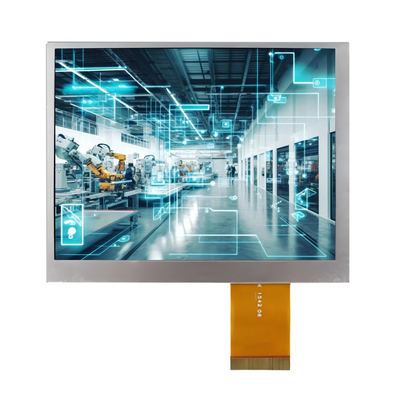

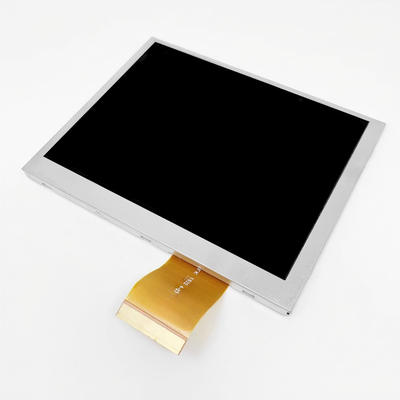

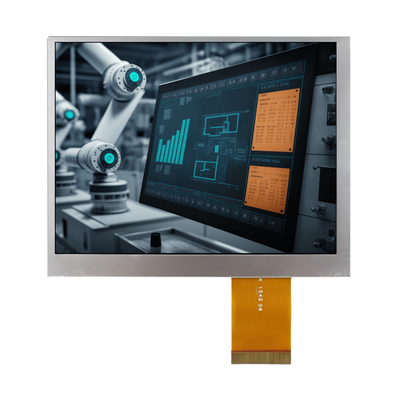

Image du produit
