Détails sur le produit:
|
Numéro de modèle: | Le nombre d'équipements utilisés est déterminé par la méthode suivante: | Taille de l'écran: | 21Diagonale de 5 pouces |
---|---|---|---|
Résolution: | 1920×1080 pixels (bande RVB) | Luminosité: | 500 cd/m2 |
Température de fonctionnement.: | -30°C à +80°C | Ratio de contraste: | 10001 (type) |
Interface: | LVDS double canal (2 pixels/horloge) | Rétroéclairage: | 50, 000 heures |
Consommation électrique: | 20,96 W (LCD : 3,5 W + Rétroéclairage : 17,46 W) | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | 500 cd/m2 écran LCD TFT industriel,21écran LCD TFT industriel de 5 pouces,LCD TFT à large plage de température |
Écran LCD TFT FHD 21,5" ultra-robuste pour environnements critiques
Le SFTO2150RX-7320AN offre une fiabilité de qualité militaire pour les systèmes industriels exigeant des performances visuelles sans compromis. Avec une luminosité de 500 nits et un rapport de contraste de 1000:1, cet écran lisible en plein soleil excelle dans les diagnostics médicaux, les commandes aérospatiales et les opérations offshore.
Conçu pour des conditions extrêmes
Fiabilité certifiée (selon les normes CEI) :
Fonctionnement de 240 heures à 85 °C/85 % HR
Choc thermique de 100 cycles (-30 °C↔60 °C)
Protection ESD : ±15 kV (air), ±8 kV (contact)
Imagerie médicale : moniteurs chirurgicaux, consoles IRM
Avionique : écrans de cockpit, systèmes de contrôle de vol
Marine : passerelles de navigation, panneaux de salle des machines
Industrie 4.0 : IHM pour CNC, robotique, SCADA
Directives européennes : ROHS 2011/65/UE, REACH SVHC, EN 55032 CEM
Certifications de sécurité : UL 60601-1 (médical), DNV-GL (marine)
Garantie : remplacement fonctionnel d'un an
HSF : construction sans halogène
Demande de personnalisation
Contactez sales2@saef.com.cn pour les versions scellées IP65, les options tactiles capacitives ou les conceptions de lunette personnalisées.
Spécifications
Articles | Spécification | Unité |
Taille d'écran active | 21.5 | pouce |
Nombre de pixels | 1920 X 1080 | Pixel |
Zone d'affichage | 476.64 (H) x 268.11(V) | mm |
Ouverture de la lunette | 479.84(H) x 271.3(V) | mm |
Dimension hors tout | 495.6(H) x 292.4(V) x 10.35(P) | mm |
Luminance, blanc | 500 (point central 1, typ.) | cd/m 2 |
Tension d'entrée de l'alimentation | 12 (Typ) | V |
Tension d'alimentation | 5.0 (Typ) | V |
Consommation d'énergie | Total = 20.96 (Typ.) | W |
Rapport de contraste | 1000:1 | -- |
Temps de réponse | 14 (Typ.)(G à G) | ms |
Température de couleur | TBD | K |
Poids | TBD(Typ) | Kg |
Température de fonctionnement | -30 ~ 80 | ℃ |
Température de stockage | -30 ~ 85 | ℃ |
Caractéristiques optiques
Paramètre | Symbole | Condition | Min. | Typ. | Max. | Unité | ||
Angle de vision plage |
Horizontal |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. | |
Θ9 | 85 | 89 | - | Deg. | ||||
Vertical |
Θ12 | 85 | 89 | - | Deg. | |||
Θ6 | 85 | 89 | - | Deg. | ||||
Rapport de contraste de luminance | CR |
Θ = 0. (Centre) Normal Visualisation Angle |
450 | 500 | ||||
Transmission cellulaire | Tr | - | 3.55 | - | % | |||
Uniformité de la luminance blanche | ΔY | 75 | 80 | - | % | |||
Reproduction de la couleur |
Blanc |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Wy | 0.299 | 0.329 | 0.359 | - | ||||
Rouge |
Rx | 0.607 | 0.637 | 0.667 | - | |||
Ry | 0.320 | 0.350 | 0.380 | - | ||||
Vert |
Gx | 0.266 | 0.296 | 0.326 | - | |||
Gy | 0.590 | 0.620 | 0.650 | - | ||||
Bleu |
Bx | 0.120 | 0.150 | 0.180 | - | |||
By | 0.02 | 0.05 | 0.08 | - | ||||
Réponse Temps |
GTG | Tg | 14 | 25 | ms | |||
Diaphonie | CT |
- |
- |
2.0 | % |
Caractéristiques du rétroéclairage
Paramètre | Symbole | Valeur | Unité | ||
Min. | Typ. | Max. | |||
Tension d'entrée de la barre lumineuse LED par broche d'entrée | VPIN | 46.5 | 48.5 | 51.5 | V |
Courant total d'entrée de la barre lumineuse LED | IPIN | --- | 360 | mA | |
Durée de vie des LED | LLED | 40000 | 50000 | --- | Hrs |
Consommation d'énergie | PBL | 17.46 | W |
Dimensions externes
Définition des broches d'interface
Pdans Non | Symbole | Fonction |
1 | RXO0- | Données de transmission négatives du pixel 0 (IMPAIR) |
2 | RXO0+ | Données de transmission positives du pixel 0 (IMPAIR) |
3 | RXO1- | Données de transmission négatives du pixel 1 (IMPAIR) |
4 | RXO1+ | Données de transmission positives du pixel 1 (IMPAIR) |
5 | RXO2- | Données de transmission négatives du pixel 2 (IMPAIR) |
6 | RXO2+ | Données de transmission positives du pixel 2 (IMPAIR) |
7 | GND | Masse d'alimentation |
8 | RXOC- | Horloge de transmission négative (IMPAIR) |
9 | RXOC+ | Horloge de transmission positive (IMPAIR) |
10 | RXO3- | Données de transmission négatives du pixel 3 (IMPAIR) |
11 | RXO3+ | Données de transmission positives du pixel 3 (IMPAIR) |
12 | RXE0- | Données de transmission négatives du pixel 0 (PAIR) |
13 | RXE0+ | Données de transmission positives du pixel 0 (PAIR) |
14 | GND | Masse d'alimentation |
15 | RXE1- | Données de transmission négatives du pixel 1 (PAIR) |
16 | RXE1+ | Données de transmission positives du pixel 1 (PAIR) |
17 | GND | Masse d'alimentation |
18 | RXE2- | Données de transmission négatives du pixel 2 (PAIR) |
19 | RXE2+ | Données de transmission positives du pixel 2 (PAIR) |
20 | RXEC- | Horloge de transmission négative (PAIR) |
21 | RXEC+ | Horloge de transmission positive (PAIR) |
22 | RXE3- | Données de transmission négatives du pixel 3 (PAIR) |
23 | RXE3+ | Données de transmission positives du pixel 3 (PAIR) |
24 | GND | Masse d'alimentation |
25 | NC | Pas de connexion, cette broche doit être ouverte |
26 | NC | Pas de connexion, cette broche doit être ouverte |
27 | NC | Pas de connexion |
28 | VDD |
Alimentation : +5 V |
29 | VDD | |
30 | VDD |

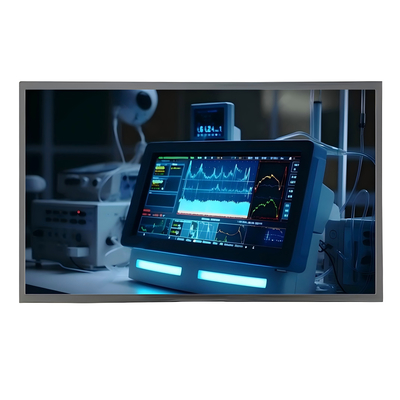

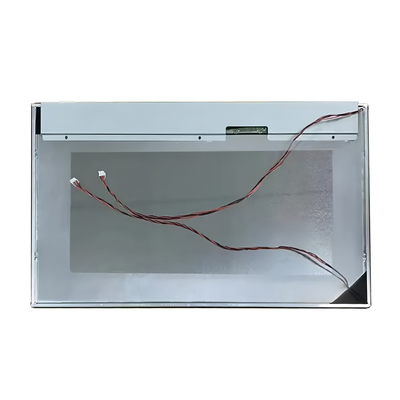

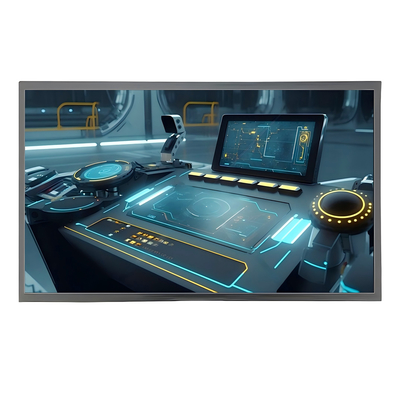

Image du produit
