Détails sur le produit:
|
Numéro de modèle: | SFTO2700SM-7317AN | Taille de l'écran: | Diagonale de 27 pouces |
---|---|---|---|
Résolution: | 1920×1080 pixels (bande RVB) | Luminosité: | 350 Cd/m2 |
Température de fonctionnement.: | 0°C à +50°C | Ratio de contraste: | 10001 (type) |
Interface: | LVDS double canal (2 pixels/horloge) | Temps de réponse: | 14ms (marche/arrêt, Typ.) |
Rétroéclairage: | 30, 000 heures | Traitement de surface: | Anti-reflet, dureté 3H |
Entrée de puissance: | 5V±10% (Max 5.5V) | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | Écran LCD TFT industriel 350 cd/m2,Écran LCD TFT industriel Dual LVDS,Écran LCD TFT industriel 27" |
Écran 27 pouces robuste pour salles de contrôle
Le SFTO2700SM-7317AN combine une résolution Full HD avec une robustesse industrielle pour les postes de contrôle, les équipements médicaux et les systèmes d'automatisation. Avec une luminosité de 350 cd/m² et un angle de vision de 89°, il offre une visualisation claire même dans des conditions d'éclairage difficiles.
Principaux avantages pour les ingénieurs
✅ Fiabilité industrielle
Fonctionnement de 0°C à 50°C (stockage -20°C~60°C)
Interface Dual-LVDS avec une fréquence d'horloge de 74,25 MHz
Surface anti-reflet résistante aux rayures 3H
✅ Excellence optique
Rapport de contraste de 1000:1 pour une représentation précise des niveaux de gris
Temps de réponse de 14 ms (transition noir-blanc)
Coordonnées chromatiques selon CIE1931 (point blanc x=0,283/y=0,289)
✅ Intégration facile
Connecteur JAE FI-X30HL verrouillable
Mode de synchronisation DE uniquement (pas de HSYNC/VSYNC requis)
Points de fixation compatibles VESA
Robustesse certifiée
Test haute température de 72h à 60°C
24 cycles de choc thermique (-20°C↔60°C)
Protection ESD : ±8kV (contact) selon IEC 61000-4-2
Contrôle de processus : systèmes SCADA, écrans de salle de contrôle
Équipements médicaux : moniteurs de salle d'opération, consoles de diagnostic
Automatisation de laboratoire : moniteurs de microscopie, appareils d'analyse
Affichage numérique : systèmes d'infodivertissement industriels
Certificats ISO : 9001:2015 (qualité), 14001:2015 (environnement)
CEM : Conforme à la norme EN 55032:2015
Garantie : 2 ans sur les défauts de fonctionnement
Contenu de la livraison : Emballage de protection ESD, plans de montage (DXF)
Demande de personnalisation
Contactez sales2@saef.com.cn pour les versions étanches IP65, les options tactiles capacitives ou les conceptions de lunettes personnalisées.
Spécifications
Articles | Unité | Spécification |
Diagonale de l'écran | mm | 27,0” |
Zone active | mm | 597,888(H) x 336,312(V) |
Pixels H x V | - | 1920(x3) x 1080 |
Pas des pixels | um | 31,14 (par triade) x 31,14 |
Disposition des pixels | - | R.G.B. Bande verticale |
Mode d'affichage | - | Normalement noir |
Temps de réponse | Msec | 14ms (typ., marche/arrêt) |
Poids | Grammes | TBD |
Interface électrique | - | LVDS double canal, entrée de données RVB 8 bits |
Couleur prise en charge | - | 16,7 millions de couleurs |
Traitement de surface | - | Anti-éblouissement, 3H |
Température de fonctionnement | ℃ |
0 à +50 |
Température de stockage | ℃ | -20 à +60 |
Dimensions externes
Définition des broches de l'interface
N° de broche | Symbole | Description |
1 | RxO0- | Entrée de données différentielles LVDS négatives (données impaires) |
2 | RxO0+ | Entrée de données différentielles LVDS positives (données impaires) |
3 | RxO1- | Entrée de données différentielles LVDS négatives (données impaires) |
4 | RxO1+ | Entrée de données différentielles LVDS positives (données impaires) |
5 | RxO2- | Entrée de données différentielles LVDS négatives (données impaires) |
6 | RxO2+ | Entrée de données différentielles LVDS positives (données impaires) |
7 | BIST | BIST |
8 | RxOCLK- | Entrée d'horloge différentielle LVDS négative (horloge impaire) |
9 | RxOCLK+ | Entrée d'horloge différentielle LVDS positive (horloge impaire) |
10 | RxO3- | Entrée de données différentielles LVDS négatives (données impaires) |
11 | RxO3+ | Entrée de données différentielles LVDS positives (données impaires) |
12 | RxE0- | Entrée de données différentielles LVDS négatives (données paires) |
13 | RxE0+ | Entrée de données différentielles LVDS positives (données paires) |
14 | GND | Masse |
15 | RxE1- | Entrée de données différentielles LVDS négatives (données paires) |
16 | RxE1+ | Entrée de données différentielles LVDS positives (données paires) |
17 | GND | Masse |
18 | RxE2- | Entrée de données différentielles LVDS négatives (données paires) |
19 | RxE2+ | Entrée de données différentielles LVDS positives (données paires) |
20 | RxECLK- | Entrée d'horloge différentielle LVDS positive (horloge paire) |
21 | RxECLK+ | Entrée d'horloge différentielle LVDS positive (horloge paire) |
22 | RxE3- | Entrée de données différentielles LVDS négatives (données paires) |
23 | RxE3+ | Entrée de données différentielles LVDS positives (données paires) |
24 | GND | Masse |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Pas de connexion |
28 | VDD | Tension d'entrée d'alimentation 5V |
29 | VDD | Tension d'entrée d'alimentation 5V |
30 | VDD | Tension d'entrée d'alimentation 5V |
Caractéristiques optiques
Paramètre | Conditions | Min. | Typ. | Max. | Unité | |
Angle de vision (CR>10) |
Horizontal | θL | 89 | - |
degré |
|
θR | 89 | - | ||||
Vertical | θT | 89 | - | |||
θB | 89 | - | ||||
Rapport de contraste | Centre | 700 | 1000 | - | - | |
Temps de réponse | Tr+Td | - | 14 | 20 | ms | |
Chromaticité des couleurs CF (CIE1931) |
Rouge x |
Typ. -0,03 |
0,646 |
Typ. +0,03 |
- | |
Rouge y | 0,341 | - | ||||
Vert x | 0,327 | - | ||||
Vert y | 0,612 | - | ||||
Bleu x | 0,143 | - | ||||
Bleu y | 0,041 | - | ||||
Blanc x | 0,283 | - | ||||
Blanc y | 0,289 | - | ||||
Luminance centrale du blanc | YLI | 300 | 350 | cd/m2 |
Caractéristiques du rétroéclairage
Paramètre | Symbole | Valeur | Unité | ||
MiN. | Typ. | Max. | |||
Tension d'entrée de la barre lumineuse | VLED | 51 | 54 | 57 | V |
Courant d'entrée de la barre lumineuse | ILED | - | 480 | - | mA |
Durée de vie des LED | LBL | 20000 | 30000 | - | Hrs |

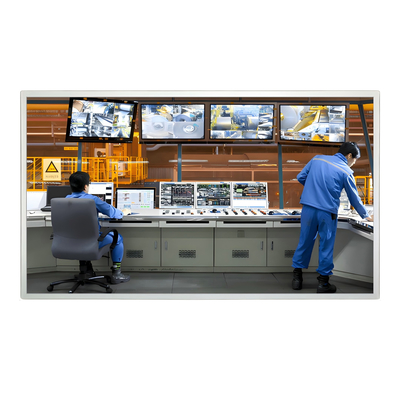

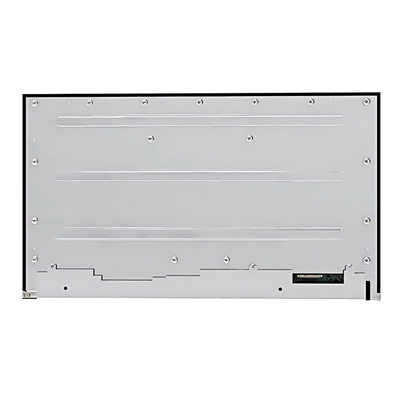

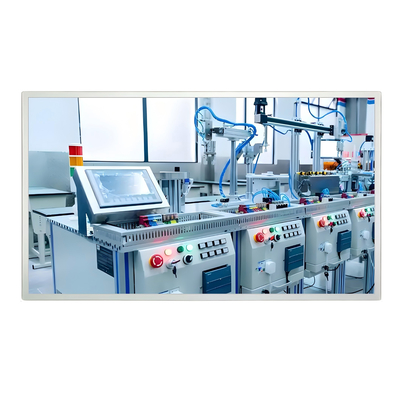

Image du produit
