Détails sur le produit:
|
Taille d'affichage: | 1,9 pouces (diagonale de 48,26 mm) | Résolution: | 176 (H) × 320 (V) pixels |
---|---|---|---|
Technologie: | IPS TFT (normalement noir) | Interface: | Mode double (SPI + Parallèle 8 bits 8080) |
Clé de pilotage: | ST7789P3 (Supporte 262 000 couleurs) | Luminosité: | 350 cd/m2 (nits) |
Température de fonctionnement: | -20°C à +70°C (Qualité industrielle) | Rétroéclairage: | DEL, 80mA Typ. | Durée de vie 40 000 heures |
Alimentation: | Analogue 2.5V-3.3V. La logique est 1.65V-3.3V | NTSC Couleur gamme:: | 55% (CIE 1931) |
Panel tactile: | Écran tactile : en option (structure G+F, I²C, circuit intégré CST816D) | Conformité: | Conforme à la réglementation REACH et RoHS et sans halogène |
Mettre en évidence: | Écran LCD TFT IPS 1,9 pouces,LCD ST7789P3 SPI parallèle |
Le SFTO190JY-7267A-CT est un module LCD IPS TFT de 1,9 pouce conçu pour les commandes industrielles, les appareils médicaux et les instruments portables.Il offre des angles de vision de 178°., rapport de contraste 900: 1 et gamme de couleurs NTSC de 55%, assurant une visibilité fiable dans des environnements extrêmes (-20°C à +70°C).
Prend en charge les interfaces parallèles SPI (4 fils) et 8 bits 8080 pour une intégration transparente avec ARM Cortex-M/R, Raspberry Pi Pico et d'autres plates-formes embarquées.
Les broches de pilote de rétroéclairage à courant constant (LED+/LED-) prolongent la durée de vie jusqu'à 40 000 heures (Page 8).
2) Construction résistante
Validée par stockage à -30 °C à 80 °C, protection contre les décharges ESD à ±8 kV et essais de chute de 60 cm (conforme à la norme IEC 60068-2-32).
Vitrage de revêtement renforcé chimiquement (dureté ≥ 6H) avec ≥ 85% de transmission de la lumière (page 5).
(3) Performance optique de précision
La surface active: 22,7 × 42,72 mm. La hauteur des pixels: 0,1335 mm. La matrice de bande verticale RGB.
Point blanc calibré en usine (CIE 1931 x=0,302/y=0,325) pour une précision de couleur médicale/industrielle (Page 12).
Code d'initialisation pré-testé pour les plateformes STM32/Arduino (Page 18-19).
Des dessins mécaniques, des diagrammes de chronométrage et des rapports d'essais optiques (norme BM-7) sont disponibles.
Optionnelle solution multi-touch (IC CST816D via I2C) avec stratification OCA.
Il répond aux directives RoHS (UE 2015/863), REACH SVHC et sans halogène.
¢ Les emballages sont conformes aux mandats de recyclage de l'UE 2025/40 (à compter de 2026).
Dimensions mécaniques
Informations sur le produit
Caractéristiques | Détails | Unité |
Taille d'affichage (diagonale) | 1.9 | Dans. |
Type LCD | IPS TFT | - |
Mode d'affichage | Normalement noir | - |
Résolution | Le montant de l'aide est fixé à la valeur de l'aide accordée. | Pixels |
Direction de la vue | Tout | - |
Taille du module | Le nombre total d'étoiles est de 25 (W) x 49,33 (H) x 2,11 (T). | mm |
Zones actives | 22.7 ((W) x 42.72 ((H) | mm |
Taille des pixels | 0.1335 ((W) x 0,1335 ((H) | mm |
Arrangement des couleurs | bande RGB V verticale | - |
Interface | SPI/parallèle | - |
Affichage des couleurs | 262K | - |
Clé de pilotage | Le produit est soumis à un contrôle d'approvisionnement. | - |
Avec ou sans panneau tactile | Sans | - |
Température de fonctionnement | -20°C à 70°C | °C |
Température de stockage | -30°C à 80°C | °C |
Lumière de surface | 350 | cd/m2 |
Spécification de la CTP
Catégorie | Paramètre | Spécification |
Généraux |
La structure | Le verre de couverture + film de capteur ITO (G+F) |
Dimension du contour | 31.0 (H) x 55,33 (V) x 3,64 (T) mm | |
Renforcement des lentilles de couverture | Renforcées chimiquement | |
Dureté de surface de la lentille de couverture | ≥ 6H (dureté du crayon) | |
Taux de transmission de la lumière | ≥ 85% | |
Température de fonctionnement | -20°C à +70°C, température relative ≤ 90% | |
Température de stockage | -30°C à +80°C, température relative ≤ 90% | |
Électricité |
Interface | Le secteur privé |
IC au toucher | Le numéro de série CST816 | |
Voltage de l'alimentation électrique (VDD) | 2.8V à 3.3V | |
Résistance de l'hôte (SDA/SCL) | Configurable sur la carte mère | |
Point de contact | Un seul contact, multi-touch en option | |
Environnemental | Conditions de fonctionnement | Personnalisable |
Surface Propriétés |
Encrée de surface | Type clair |
Traitement de surface | Personnalisable | |
Lamination LCD-TP | AIR, OCA Liens facultatifs | |
Conformité | Normes matérielles | Conforme à la réglementation RoHS et sans halogène |
Notes de crédit maximales absolues
Nom de l'article | Le symbole | Je ne sais pas. | Je suis désolée. | Unité |
Voltage d'alimentation logique | CICVC | - Je ne sais pas.3 | 4.0 | V |
Voltage d'alimentation analogique | Le CCR | - Je ne sais pas.3 | 4.6 | V |
Température de fonctionnement | Au sommet | - 20 ans. | 70 | °C |
Température de stockage | Tst | - 30 ans | 80 | °C |
Caractéristiques du courant continu
Nom de l'article | Le symbole | Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
Voltage d'alimentation analogique | Le CCR | 2.5 | 2.75 | 3.3 | V |
Voltage d'alimentation logique | CICVC | 1.65 | 1.8 | 3.3 | V |
Voltage d'entrée élevé | Numéro de la voiture | 0.7*IOVCC | - | CICVC | V |
Faible tension d'entrée | VIL | Le GND | - | 0.3*IOVCC | V |
Voltage élevé de sortie | VOH | 0.8*IOVCC | - | CICVC | V |
Basse tension de sortie | VOL | Le GND | - | 0.2*IOVCC | V |
Courant d'entrée | Nom de l'entreprise | - | 20 | - | - Je ne sais pas |
Caractéristique du rétroéclairage
Nom de l'article | Le symbole | Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
Voltage avant | VF | - | 3.2 | - | V |
Courant vers l' avant | Si | - | 80 | - | - Je ne sais pas |
Dissipation de puissance | Pd | - | 256 | - | mW |
Durée de vie de la LED ((25 oC) | - | 30000 | 40000 | - | Heures |
Définitions des broches
Je ne veux pas. | Le symbole | Définition | |||||||||
1 | Le GND | Le sol | |||||||||
2 | Le CCR | Énergie pour analogue | |||||||||
3 | Résultats |
|
|||||||||
4 | Résultats de l'enquête | ||||||||||
5 | Réinitialiser | Pinceau de réinitialisation LCM | |||||||||
6 | CS | Choisir une épingle à puce (activer ′Low ′) | |||||||||
7 | DC/SCL | Une épingle d'horloge. | |||||||||
8 | RR/RS | Enregistrez sélectionnez la broche. | |||||||||
9 | RD | Lire activé dans l'interface parallèle 8080 MCU. | |||||||||
10 | Le SDA | Pile d'entrée/sortie de l'interface SPI | |||||||||
11 à 18 | Le numéro de série est le suivant: | Bus de données parallèle d'interface MCU. | |||||||||
19 | ODD | Pile de sortie de l'interface SPI. | |||||||||
20 | LED+ | Anode rétroéclairée | |||||||||
21 à 24 | LED- | cathode rétroéclairée | |||||||||
25 | Le GND | Le sol | |||||||||
26 à 29 | N.C. | N.C. | |||||||||
30 | Le GND | Le sol |

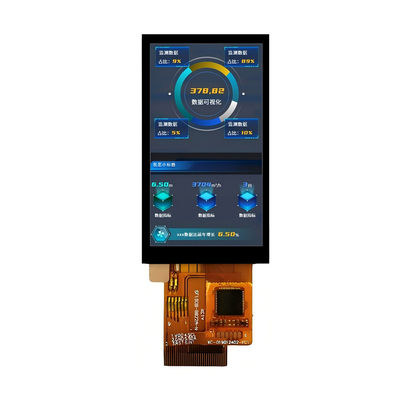

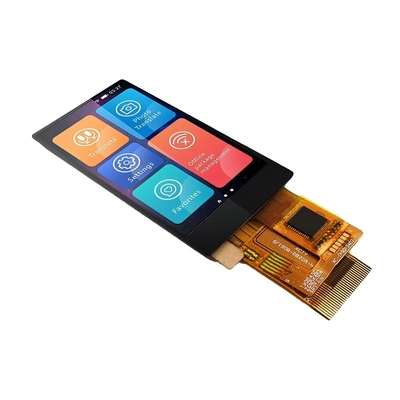

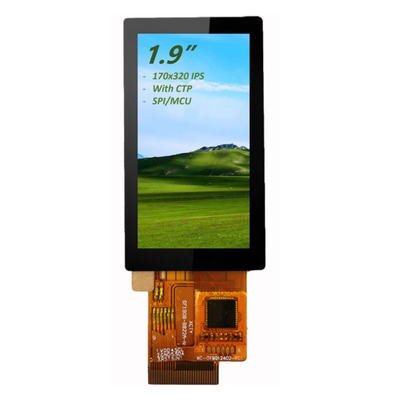

Image du produit
