Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact

Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact

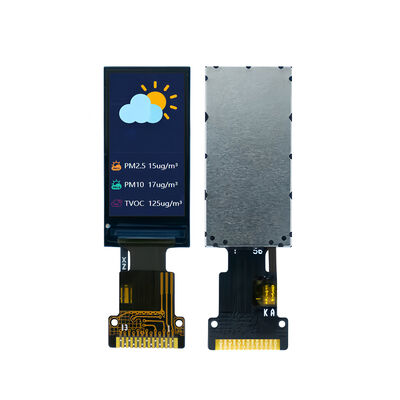

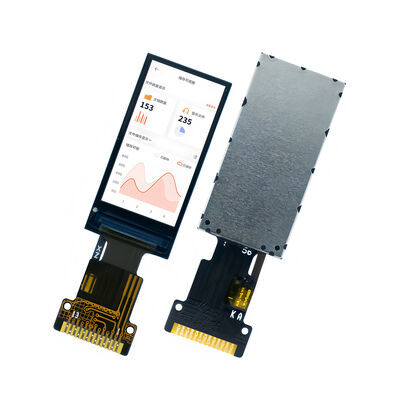

Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact

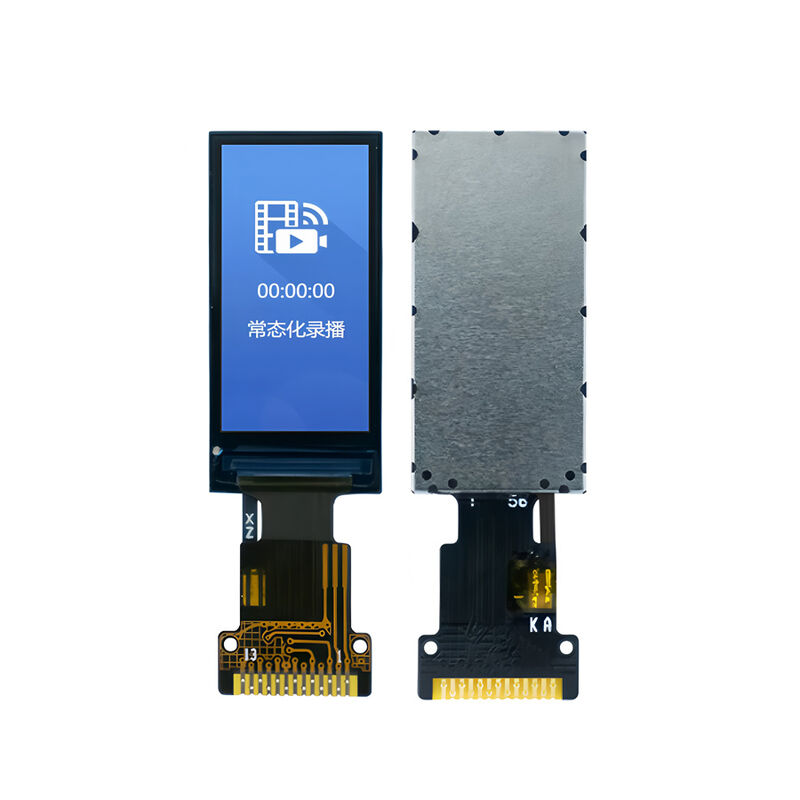

Image Grand :  Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact

Détails sur le produit:
Lieu d'origine: Shenzhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: SFTO096JY-7419AN
Conditions de paiement et expédition:
Quantité de commande min: 3 unités (négociables pour les commandes échantillonnées)
Prix: USD 0.69 - 0.99 (FOB Shenzhen, Price varies based on order quantity & configuration)
Détails d'emballage: Forfait d'exportation standard
Délai de livraison: 4-8 jours ouvrables pour les échantillons, 5-6 semaines pour MP
Conditions de paiement: LC, T/T, Paypal
Capacité d'approvisionnement: 3,000000 pièces par mois

Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact

description de
Produit: Affichage LCD TFT Taille de l'écran: 0.96 pouces (diagonale)
Résolution: 80 (RVB) x 160 pixels Interface: SPI à 4 fils (interface périphérique série)
Circuit intégré de pilote: ST7735 Luminosité: 260 cd/m² (typique)
Angle de vision: 80° (toutes les directions) Température de fonctionnement.: -20 ° C à + 70 ° C
Dimensions du module: 13,5 mm (H) x 27,9 mm (V) x 1,5 mm (P) Tension d'alimentation: 2,8 V/3,3 V (VCC), 1,8 V/2,8 V/3,3 V (IOVCC)
Rétroéclairage: 1x LED blanche (20 mA typique) Conformité: Rohs, portée

SFTO096JY-7419AN : La solution d'affichage couleur ultra-compacte ultime pour les systèmes embarqués à contraintes d'espace


Conçu par Saef Technology Limited, le SFTO096JY-7419AN définit la référence en matière d'écrans couleur miniaturisés. Ce module LCD TFT de 0,96 pouce offre une résolution nette de 80x160 dans un encombrement incroyablement compact de 13,5 mm x 27,9 mm. Piloté par le populaire circuit intégré ST7735S via une simple interface SPI à 4 fils, il offre aux ingénieurs aux États-Unis et en Europe une solution d'affichage couleur fiable et à faible consommation d'énergie pour les technologies portables, les capteurs IoT, les dispositifs médicaux portables et les commandes industrielles compactes où chaque millimètre cube compte.



Conçu pour l'intégration là où d'autres ne peuvent pas s'intégrer :

  • Optimisation de l'espace minimal sur le circuit imprimé : Avec une zone active de seulement 10,8 mm x 21,7 mm et une profondeur totale du module de 1,5 mm, cet écran résout le principal défi de l'ajout d'une interface utilisateur à des appareils de la taille d'un timbre-poste. Il permet l'indication de l'état en couleur, des graphiques de base et des relevés de données là où seules des LED étaient possibles auparavant.

  • Efficacité adaptée aux microcontrôleurs : L'interface SPI à 4 fils minimise les exigences en matière de nombre de broches (CS, DC, RESET, SDA, SCL), libérant ainsi des GPIO critiques sur les microcontrôleurs (MCU) à ressources limitées comme ARM Cortex-M0+ ou ESP32. Cela simplifie le routage des circuits imprimés et réduit la surcharge du micrologiciel par rapport aux interfaces parallèles.

  • Haute visibilité dans un petit boîtier : Malgré sa taille, il offre une luminosité de 260 nits avec un rapport de contraste de 800:1, garantissant une lisibilité claire dans diverses conditions d'éclairage. L'angle de vision de 80 degrés offre une flexibilité dans l'orientation de l'appareil.

  • Robuste pour les applications exigeantes : Conçu pour fonctionner de -20 °C à +70 °C et soumis à des tests de contraintes environnementales complets (cycles thermiques, vibrations, ESD), ce module est conçu pour résister aux rigueurs d'une utilisation portable et en extérieur.

  • Gestion simplifiée de l'alimentation : Des tensions d'alimentation logiques (IOVCC : 1,8 V/3,3 V) et analogiques (VCC : 2,8 V/3,3 V) flexibles, combinées à un seul rétroéclairage LED à faible courant, facilitent l'intégration dans les architectures de systèmes à faible consommation.

Idéal pour votre micro-appareil de nouvelle génération :

  • Appareils électroniques portables et moniteurs de santé (bracelets de fitness, patchs intelligents) : Fournit des informations essentielles à l'utilisateur avec un impact minimal sur la taille et la consommation d'énergie.

  • Capteurs IoT industriels et outils portables : Pour l'affichage des relevés en temps réel, des menus de configuration ou des codes d'état sur les équipements de diagnostic portables.

  • Interfaces électroniques grand public (maison intelligente, appareils audio) : Ajoute des informations de qualité supérieure aux télécommandes compactes, aux trackers Bluetooth ou aux commandes d'appareils intelligents.

  • Appareils médicaux et de diagnostic portables : Convient aux moniteurs compacts où l'affichage de données numériques vitales ou de formes d'onde simples est requis.

Saef Technology : Votre partenaire pour les solutions d'affichage miniaturisées

  1. Personnalisez-le selon vos besoins exacts : Vous avez besoin d'une version tactile (RTP ou PCAP) pour les micro-interfaces interactives ? Vous avez besoin d'un connecteur ou d'une orientation FPC différents ? Nous sommes spécialisés dans les personnalisations à faible MOQ et les conceptions semi-personnalisées pour adapter cette plateforme de 0,96 pouce à vos exigences mécaniques et électriques spécifiques.

  2. Conçu pour une fabrication fiable : Le module est soumis à une inspection AQL selon la norme MIL-STD-105E, garantissant une qualité constante pour la production en volume. Nous fournissons une assistance d'intégration complète : références schématiques, bibliothèques de pilotes et fichiers mécaniques 2D/3D précis.

  3. Une chaîne d'approvisionnement de confiance pour les marchés mondiaux : En tant que fabricant certifié ISO, nos produits sont conçus pour être conformes aux réglementations européennes RoHS et REACH, ce qui facilite une intégration en douceur dans les produits destinés aux marchés nord-américains et européens.

Assurance technique pour les ingénieurs

  • Fiabilité prouvée : Des tests de fiabilité complets valident les performances sous contraintes thermiques, mécaniques et environnementales.

  • Documentation axée sur l'ingénieur : Nous fournissons des fiches techniques claires, des séquences d'initialisation et des notes d'application pour accélérer votre phase de prototypage, passant de jours à des heures.

  • Échantillon et assistance prêts : Nous invitons les ingénieurs en matériel embarqué, les concepteurs de produits et les spécialistes des achats à évaluer le SFTO096JY-7419AN. Contactez notre équipe de vente technique pour demander des échantillons, discuter de vos idées de personnalisation ou obtenir un devis spécifique à un projet. Associez-vous à Saef pour surmonter les contraintes de taille sans compromettre les capacités d'affichage ou la fiabilité des fournisseurs.



Dimensions mécaniques



Module LCD TFT 0,96 pouces | Interface SPI 80x160, pilote ST7735S, ultra-compact 0



Définition de l'interface des broches



Pin.No Symbole Description
1 TP0 Interface TP
2 TP1 Interface TP
3 SDA

Entrée de données série

4 SCL

Broche d'horloge série.

5

D/C

Broche de sélection du registre

D/C=’ 1’ : Données d'affichage.

D/C=’0’ : Données de commande.

6 RESET

Broche de réinitialisation LCM

7 CS

Broche de sélection de puce (« Low » activé)

8 GND Masse
9 NC Broche vide
10 VCC

Alimentation pour l'analogique (2,8 V-3,3 V)

11 LEDK

Cathode du rétroéclairage

12 LEDA

Anode du rétroéclairage

13 GND Masse





Caractéristiques maximales absolues



Paramètre Symbole Min Max Unité
Tension d'alimentation logique IOVCC -0,3 4,6 V
Tension d'alimentation analogique VCC -0,3 4,6 V
Température de fonctionnement Top -20 70
Température de stockage Tst -30 80
Humidité RH

--

90 % (Max60C) RH





Caractéristiques électriques



Paramètre Symbole Min Typ Max Unité
Tension d'alimentation logique IOVCC 1,65 1,8/2,8 3,3 V
Tension d'alimentation analogique VCC 2,6 2,8 3,3

--

Courant d'entrée Idd

--

20

--

mA





Caractéristiques de l'unité de rétroéclairage



Élément Symbole Min Typ Max Unité
Tension directe Vf 3,0 3,2 3,4 V
Courant direct If

--

20

--

mA
Durée de vie opérationnelle

--

20000 30000

--

Hrs
Luminosité de surface

--

--

260

--

cd/m2

Coordonnées
Shenzhen Saef Technology Ltd.

Personne à contacter: Cologne Ke

Téléphone: +8613502983321

Télécopieur: 86-755-2370-9419

Envoyez votre demande directement à nous (0 / 3000)
