Détails sur le produit:
|
| Type d'affichage: | ACL TFT, RVB | Taille de l'écran: | 3.5 pouces |
|---|---|---|---|
| résolution: | pixels 320x480 | Direction de visualisation: | 12:00 |
| Interface: | MCU (parallèle 16 bits) | Tension de fonctionnement: | 2,6 V – 3,3 V (logique) |
| Numéro d'épingle: | 32 broches | Connexion: | Couplings (personnalisables) |
| Luminance de surface: | 200cd/m2 (nits) | Température de fonctionnement.: | -20 ° C à + 70 ° C |
| Mené à vie: | 40 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Module d'affichage LCD TFT de 0,5 pouce,Écran LCD RGB 320x480 |
||

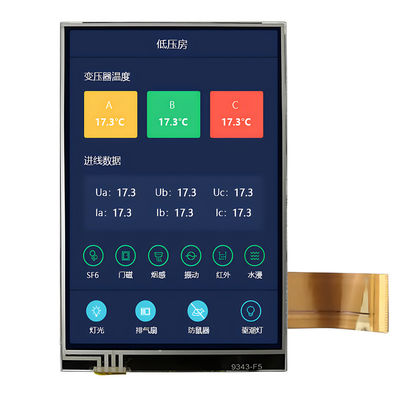

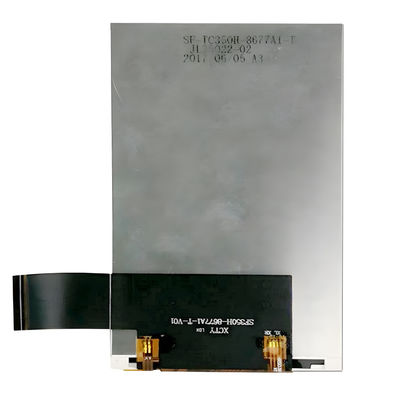

Saef Technology Limited présente un module d'affichage LCD TFT robuste de 3,5 pouces, conçu pour des applications exigeantes où la clarté, la fiabilité et la facilité d'intégration sont essentielles.Disposant d'un écran RVB lumineux de 320×480, pilote ILI9488 et large plage de température de fonctionnement, cet écran est idéal pour les HMI industriels, les appareils médicaux, les tableaux de bord automobiles, les terminaux IoT et les instruments portables.
✅ Affichage TFT haute résolution
320 × 480 pixels RVB fournissent un texte, des graphiques et des icônes nets avec une représentation des couleurs véridiques.
✅ Large plage de température de fonctionnement
D'une température de -20°C à +70°C, il assure une performance stable dans des environnements difficiles, des étages d'usine aux kiosques extérieurs.
✅ Interface parallèle MCU avec pilote ILI9488
Une interface parallèle simple de 16 bits permet un transfert de données rapide et une intégration facile avec les microcontrôleurs courants (STM32, PIC, AVR, NXP).
✅ Haute luminosité et excellent contraste
Une luminosité de 200 cd/m2 et un rapport de contraste de 700:1 assurent une visibilité claire même sous une lumière ambiante forte.
✅ Grand angle de vue
Angle de vision horizontal jusqu'à 45° gauche/droite, vertical jusqu'à 35° en haut / 30° en bas, adapté à des applications multi-utilisateurs.
✅ Faible consommation d'énergie
courant logique typique < 5 mA, avec une rétroéclairage LED efficace pour une durée de vie prolongée de la batterie dans les appareils portables.
✅ Fiabilité de qualité industrielle
Testé sous choc thermique, humidité et cycles de température prolongés selon les normes de fiabilité du secteur.
✅ Options de conception et de touches personnalisables
Nous offrons un support de conception semi-personnalisé gratuit ajouter des panneaux tactiles résistifs ou capacitifs, modifier les connecteurs, ajuster le micrologiciel ou adapter les contours mécaniques à vos spécifications exactes.
Le module TFT de 3,5 pouces de Saef est conçu en pensant à l'ingénieur système:
Le convertisseur CC/DC intégré simplifie la conception de l'alimentation
Diagrammes de synchronisation détaillés et code d'initialisation fournis pour un prototypage plus rapide
Le FPC avec une zone de flexion renforcée assure des connexions fiables dans les conceptions compactes
Dessin mécanique avec tolérances comprises pour le montage et l'assemblage précis
Que vous développiez un panneau de commande industriel, un moniteur médical, un écran de véhicule ou un contrôleur de maison intelligent, ce module offre des performances fiables avec des frais de conception minimaux.
Expertise technique: Notre équipe d'ingénieurs prend en charge l'examen schématique, le réglage du micrologiciel et les demandes de personnalisation.
Prototypage rapide: les échantillons sont disponibles dans un délai de 5 à 7 jours ouvrables avec une documentation complète.
Prêt pour le marché: conforme aux directives ROHS, REACH et CE pour une entrée transparente sur les marchés européens et nord-américains.
Assurance qualité: chaque unité est soumise à une inspection AQL selon le niveau II de la norme MIL-STD-105E, avec 0,65% AQL pour les défauts majeurs.
HMI industriels et panneaux de commande
Dispositifs médicaux de surveillance et de diagnostic
Affichage automobile et maritime
Équipement de test et de mesure portable
Portes d'accès à l'IoT et panneaux de maison intelligente
Systèmes de point de vente au détail et de kiosques
Prêt à concevoir avec confiance?
Contactez notre équipe technique pour obtenir des fiches de données, des échantillons de code d'initialisation ou une consultation gratuite sur la conception.
Dimensions mécaniques
![]()
Définition de l'interface des broches
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 à 2 | Le K. | Je vous en prie. | Cathode à LED |
| 3 à 4 | Une | Je vous en prie. | Anode à LED |
| 5 | N.C. | - | Mettez à ouvrir |
| 6 à 7 | Le GND | Je suis... | Le sol |
| 8 à 9 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 10 | N.C. | - | Mettez à ouvrir |
| 11 | WR | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 12 | RS | Je suis... | Sélectionnez le signal |
| 13 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 14 | RD | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 15 à 30 | Le nombre d'étoiles | Résultats | Affichage des données d'entrée/sortie |
| 31 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 32 | Le GND | Je suis... | Le sol |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 0.3 à 4.6 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu
| Nom de l'article | Le symbole | Je vous en prie. | Le type | Je suis désolé. | Unité |
|
Fonctionnementla tension |
VDD | 2.6 | 2.8 | 3.3 | V |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
Faillite de l'entréecourant |
IIL | - Une.0 | - | 1.0 | μA |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
| Voltage d'alimentation | Vf | - | 3.2 | 3.4 | V | Si = 120 mA |
| Courant d'alimentation | Si | - | 120 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - |
| Dissipation de puissance | Pd | - | - | - | mW | - |
| Intensité lumineuse pour la LCM |
- |
200 | - | Cd/m2 | Si = 120 mA | |
| Uniformité pour la MPC | - | - | - | - | % | Si = 120 mA |
| Couleur du rétroéclairage | Blanc | |||||
Caractéristiques optiques
| Je ne veux pas. | Nom de l'article | Le symbole | Conditions d'utilisation | Spécification | Unité | |||
| Je vous en prie. | Le type | Je suis désolé. | ||||||
| 1 | Temps de réponse | Tr+Tf | 25°C |
- |
25 |
- |
Je vous en prie. | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 6.1 | - | - | |
|
3 |
Taux de contraste |
Cr |
θ = 0, normale voirangle |
500 |
700 |
- |
- |
|
|
4 |
VueAngle |
Je vous en prie. | θR |
CR>10 |
40 | 45 | - |
Le degré |
| θL | 40 | 45 | - | |||||
| - Je ne sais pas. | Θ+ | 30 | 35 | - | ||||
| Je ne sais pas. | 15 | 30 | - | |||||
