Détails sur le produit:
|
| produit: | Écran LCD TFT de 3 pouces | résolution: | 360 x 640 pixels |
|---|---|---|---|
| Direction de visualisation: | Tous (80°/80°/80°/80°) | Luminance de surface: | 300 cd/m2 (personnalisable) |
| Interface: | RVB 16 bits | Tension de fonctionnement: | 2,8 V (plage 2,6 V-3,3 V) |
| Numéro d'épingle: | 40 broches | Circuit intégré de pilote: | ST7701 |
| Température de fonctionnement.: | -20 ℃ à + 70 ℃ | Rapport de contraste: | 10001 (type) |
| Option d'écran tactile: | Personnalisable (RTP/CTP disponible) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage LCD TFT de 3 pouces,Panneau IPS RGB 360x640,Module LCD du pilote ST7701S |
||

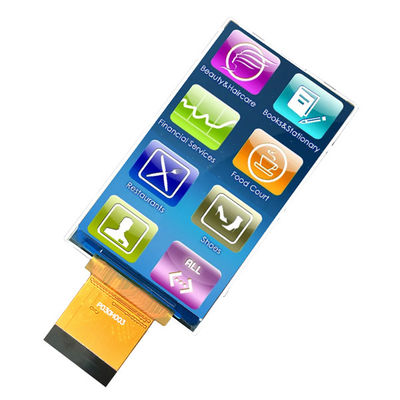

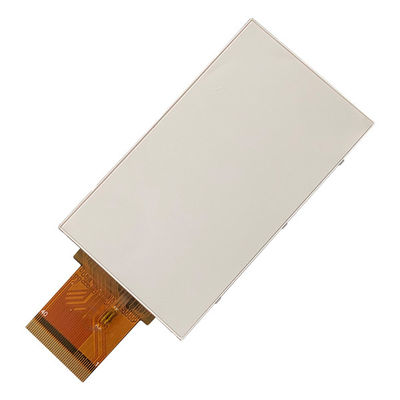

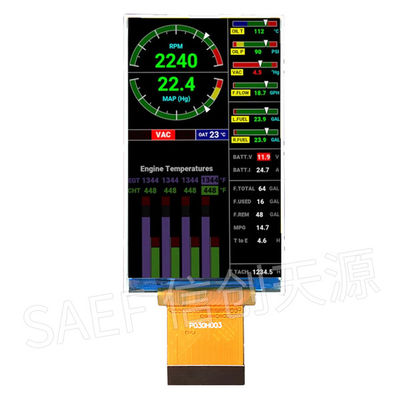

Module d'affichage LCD TFT haute performance de 3 pouces Conçu pour des applications exigeantes
Saef Technology Limited présente le SF-TO300PY-8975A-N, un module LCD TFT de 3 pouces de qualité professionnelle conçu pour les systèmes embarqués, les commandes industrielles, les dispositifs médicaux, les instruments portables,et électronique grand public. Avec son panneau IPS RGB 360×640 et son circuit intégré de pilote ST7701S, cet écran offre des visuels nets, de larges angles de vision et des performances fiables même dans des environnements difficiles.
Principaux avantages du design pour les ingénieurs:
Technologie IPS True All-Viewing Direction: qualité d'image constante à 80° d'angle horizontal et vertical, idéale pour les appareils à orientation multiple.
Large plage de température de fonctionnement (de 20 °C à +70 °C) Assure la stabilité dans les applications industrielles et extérieures.
Faible consommation d'énergie courant typique de seulement 12 mA @ 2,8 V, optimisé pour les appareils alimentés par batterie.
Contraste et luminosité élevés: rapport de contraste de 1000:1 et luminance de 300 cd/m2 pour une lisibilité claire dans diverses conditions d'éclairage.
Longue durée de vie de la rétroéclairage LED Plus de 52 560 heures à 50% de luminosité, réduisant les coûts d'entretien et de remplacement.
Assistance à la personnalisation et à l'intégration:
Nous comprenons que chaque projet a des exigences uniques. Ce module d'affichage peut être entièrement personnalisé avec des panneaux tactiles résistifs ou capacitifs (RTP/CTP), des interfaces sur mesure,options de montage modifiéesNotre équipe d'ingénieurs offre un support de conception gratuit pour vous aider à intégrer l'écran dans votre système.
Fiabilité construite selon les normes industrielles:
Chaque module est soumis à des tests rigoureux selon MIL-STD-105E, y compris le stockage à haute/basse température, le choc thermique, la résistance à l'humidité et l'inspection visuelle.Notre assurance qualité basée sur AQL garantit que chaque unité répond aux normes les plus élevées en matière de performance et de durabilité.
Pourquoi choisir Saef Technology Limited?
Assistance technique de niveau expert Accès direct à nos ingénieurs d'affichage pour les examens schématiques, l'intégration des pilotes et le réglage optique.
Prototypage et échantillonnage rapides Obtenez des échantillons personnalisés en aussi peu que 2 à 3 semaines.
Conformité au marché de l'UE et des États-Unis Conçu et testé selon les normes internationales en matière de sécurité et d'environnement.
Flexibilité OEM/ODM ️ De conceptions semi-personnalisées à des conceptions entièrement personnalisées, nous nous adaptons à vos besoins de chaîne d'approvisionnement.
Applications visées:
Terminals et scanners portatifs
HMI industriels et panneaux de commande
Dispositifs de surveillance médicale
Affichage de la maison intelligente
Tableaux de bord automobiles
L'IdO et les technologies portables
Contactez-nous dès aujourd'hui pour obtenir des fiches de données, des prix et une consultation gratuite sur la personnalisation.
Dimensions mécaniques
![]()
Définition de l'interface des broches
| Numéro de broche | Le symbole | Fonction |
| 1 | LEDA | Lumière arrière LED ((Anode) |
| 2 | LEDK | Lumière arrière à LED (cathode) |
| 3 | Le GND | Le sol |
| 4 | Le CCR | L'alimentation électrique est de 2,8 V. |
| 5 | D0N(NC) | N.C. |
| 6 | D0P ((NC) | N.C. |
| 7 | Le GND | Le sol |
| 8 | CKN ((NC) | N.C. |
| 9 | CKP ((NC) | N.C. |
| 10 | Le GND | Le sol |
| 11 | D1N ((NC) | N.C. |
| 12 | D1P ((NC) | N.C. |
| 13 | Le GND | Le sol |
| 14 | V.S. | Signal de synchronisation des images pour l'interface RVB |
| 15 | Le HS | Signal de synchronisation de ligne pour l'interface RVB |
| 16 | Le PCLK | Signal d'horloge en points pour le fonctionnement de l'interface RVB |
| 17 | - Une épidémie. | Signal d'activation des données pour le fonctionnement de l'interface RVB |
| 18 à 22 | B0-B4 | Cable de données bleu RVB |
| 23 à 28 | Le nombre d'équipements | Cable de données vert RVB |
| 29 à 33 | R0-R4 | Cable de données rouge RVB |
| 34 | Réinitialiser | Entrée de réinitialisation externe |
| 35 | CS | Choisissez une broche d'entrée |
| 36 | Le SCL | Entrée d'horloge en série pour l'interface SPI |
| 37 | Le SDA | épingle bidirectionnelle d'entrée/sortie de données en série |
| 38 | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | Sélectionnez le mode d'interface système (alimentation 1.8V) |
| 39 | Les États membres doivent respecter les règles en vigueur. | Sélectionnez le mode de l'interface système ((Ground)) |
| 40 | CICVC | Appareil électrique 1,8 V |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | .C |
| Température de stockage | Tstg | - 30 à 80 | .C |
Les caractéristiques du courant continu (VDD=2,8V,Ta=25,C)
| Nom de l'article | Le symbole | Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
|
Fonctionnement la tension |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | 12 | 15 | - Je ne sais pas | VDD = 2,8 V, Ta = 25,C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Faillite de l'entrée courant |
IIL | - Une.0 | - | 1.0 | μA | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
| Voltage d'alimentation | Vf | - | 19.2 | - | V | Si = 20 MA |
| Courant d'alimentation | Si | - | 20 | - Je ne sais pas | - | |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - |
| Dissipation de puissance | Pd | - | 384 | - | mW | - |
| Intensité lumineuse pour la LCM |
- |
- | 300 | - | Cd/m2 | Si = 20 MA |
| Uniformité pour la MPC | - | 80 | - | - | % | Si = 20 MA |
| Couleur du rétroéclairage | Blanc | |||||
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | |||
| Je vous en prie. | Le type | Je suis désolé. | ||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | 30 | 35 |
- |
Je vous en prie. | |
|
2 |
VueAngle |
Je vous en prie. | θR |
CR>10 |
80 | - | Le degré | |
| θL | 80 | - | Le degré | |||||
| - Je ne sais pas. | Θ+ | - | 80 | - | Le degré | |||
| Je ne sais pas. | - | 80 | - | Le degré | ||||
