Détails sur le produit:
|
| produit: | Écran LCD TFT de 3,97 pouces | résolution: | 480 x 800 pixels (RVB) |
|---|---|---|---|
| Circuit intégré de pilote: | NT1département d'État NT1département d'État | Le contour de Dim.: | 57.14 x 96,85 x 1,95 mm |
| Température de fonctionnement: | -20 ° C à + 70 ° C | Option d'écran tactile: | Personnalisable (RTP/CTP disponible) |
| Direction de visualisation: | Tous les angles de vision (IPS) | Interface: | MIPI (DSI) |
| Rapport de contraste: | 800:1 (type.) | Numéro d'épingle: | 24 épingles |
| Luminance de surface: | 420 cd/m2 (nits) | Type de rétroéclairage: | LED blanc |
| Mené à vie: | 40 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Module d'affichage LCD TFT de 97 pouces,Affichage de l'interface MIPI 480x800,pilote à haute luminosité NT35512SH |
||

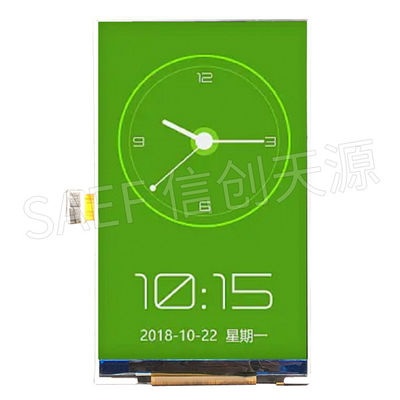

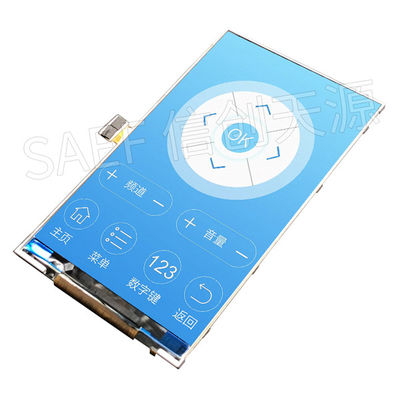

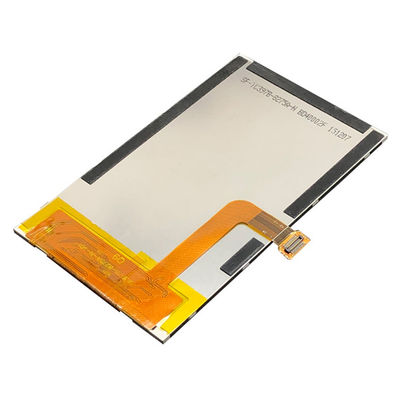

Module LCD TFT 3,97 pouces haute luminosité – Interface MIPI, idéal pour les affichages extérieurs et industriels
Saef Technology Limited présente le SF-TC397B-8275A-N, un module LCD TFT robuste de 3,97 pouces conçu pour les applications nécessitant une visibilité supérieure dans des conditions de forte luminosité ambiante. Doté d'une résolution de 480×800 RGB, d'une interface MIPI (DSI) et d'une luminosité exceptionnelle de 420 cd/m², cet écran est parfait pour les IHM industrielles, les équipements extérieurs, les dispositifs médicaux et les affichages automobiles.
Conçu pour les ingénieurs – Principaux points techniques :
Très haute luminosité (420 cd/m²) – Assure une lisibilité claire même en plein soleil ou sous un éclairage intérieur intense.
Interface MIPI DSI – Interface série à faible consommation et à haute vitesse, idéale pour les processeurs embarqués modernes (ARM, Qualcomm, etc.).
Large plage de températures de fonctionnement (–20°C à +70°C) – Performances fiables dans des environnements extrêmes.
Rapport de contraste élevé (800:1) – Offre des images nettes avec des noirs profonds et des couleurs vives.
Angle de vision complet – Qualité d'image constante quel que soit l'angle.
Circuit intégré de pilote NT35512SH – Prend en charge le contrôle d'affichage avancé et les modes basse consommation.
Personnalisation et prise en charge de l'intégration :
Ce module est disponible en tant qu'écran autonome ou peut être entièrement personnalisé avec des écrans tactiles résistifs ou capacitifs (RTP/CTP), des longueurs de FPC sur mesure, des adaptations d'interface et une liaison optique. Notre équipe d'ingénierie fournit une assistance gratuite à la conception pour garantir une intégration transparente dans votre système.
Conçu pour la fiabilité et la longévité :
Chaque unité est soumise à des tests rigoureux conformément à la norme MIL-STD-105E, notamment le stockage à haute/basse température, la résistance à l'humidité, les chocs thermiques et l'inspection visuelle basée sur l'AQL. Avec une durée de vie opérationnelle de 50 000 heures, cet écran est conçu pour résister aux applications exigeantes.
Pourquoi s'associer à Saef Technology ?
Conseils techniques d'experts – Accès direct à nos ingénieurs d'affichage pour les revues de schémas, le réglage du micrologiciel et l'optimisation optique.
Prototypage rapide – Échantillons personnalisés disponibles sous 2 à 3 semaines.
Prêt pour les marchés de l'UE et des États-Unis – Conçu pour répondre aux normes internationales de sécurité et d'environnement.
Flexibilité OEM/ODM – Des conceptions semi-personnalisées aux conceptions entièrement personnalisées, nous nous adaptons à votre chaîne d'approvisionnement et à vos besoins de conformité.
Applications idéales :
Points de vente et bornes extérieurs
Panneaux de contrôle industriels et IHM
Moniteurs médicaux et dispositifs de diagnostic
Tableaux de bord et systèmes d'infodivertissement automobiles
Affichages aéronautiques et maritimes
Terminaux portables haute luminosité
Contactez-nous dès aujourd'hui pour les fiches techniques, les prix et une consultation de personnalisation gratuite. Laissez Saef Technology être votre partenaire de confiance en matière de solutions d'affichage haute performance.
Dimensions mécaniques
![]()
Définition des broches de l'interface
| N° | NOM DE LA BROCHE | Description |
| 1 | MIPI_TCN | DSI-CLK- signaux d'horloge |
| 2 | MIPI_TCP | DSI-CLK+ signaux d'horloge |
| 3 | GND | MASSE |
| 4 | MIPI_TDN0 | DSI-D0- signaux de données |
| 5 | MIPI_TDP0 | DSI-D0+ signaux de données |
| 6 | GND | MASSE |
| 7 | MIPI_TDP1 | DSI-D1+ signaux de données |
| 8 | MIPI_TDN1 | DSI-D1- signaux de données |
| 9 | GND | MASSE |
| 10-11 | NC | NC |
| 12 | GND | MASSE |
| 13-14 | NC | NC |
| 15 | GND | MASSE |
| 16 | VDD18_PMU | Alimentation 1,8 V-2,8 V |
| 17 | NC | NC |
| 18 | LRSTB | Entrée de réinitialisation LCM |
| 19 | NC | NC |
| 30 | LPTE | Sortie d'effet de déchirement |
| 21 | VDD28_PMU | Alimentation 2,8 V |
| 22 | GND | MASSE |
| 23 | VLED_P | Anode LED |
| 24 | VLED_N | Cathode LED |
Caractéristiques maximales absolues
| Élément | Symbole | Min. | Max. | Unité | |
| Tension d'alimentation | Alimentation | VDD | -0,3 | +5,1 | V |
| Analogique | V | ||||
| E/S | IOVDD | -0,3 | +5,1 | V | |
| Tension d'entrée | Vi | -0,3 | IOVDD+0,3 | V | |
| Température de stockage | T stg | -30 | +80 | ºC | |
| Température de fonctionnement | T op | -20 | +70 | ºC | |
| Humidité de stockage | Hstg | 20 | Note 1 | %HR | |
| Humidité de fonctionnement | H op | 20 | Note 1 | %HR | |
Note 1 : 90 %HR max, si Ta est inférieur à 50ºC ; 60 %HR max, si Ta est supérieur à 60ºC.
Caractéristiques CC
| Élément | Symbole | Min. | Typ. | Max. | Unité | |
| Tension d'alimentation | Alimentation | VDD | 2,4 | 2,8 | 3,3 | V |
| Analogique | VCI | 2,4 | 2,8 | 3,3 | V | |
| E/S | IOVDD | 1,65 | 1,8/2,8 | 3,3 | V | |
| Tension d'entrée basse logique | VIL | -0,3IOVDD | 0,3IOVDD | V | ||
| Tension d'entrée haute logique | VIH | 0,7IOVDD | IOVDD | V | ||
| Tension de sortie basse logique | VOL | 0,2IOVDD | V | |||
| Tension de sortie haute logique | VOH | 0,8IOVDD | V | |||
| Consommation de courant | Affichage normal | Ivdd | Chromaticité | mA | ||
| Mode veille | Ivdd | 100 | uA | |||
| Fréquence d'images | fFR | % | Hz | |||
Caractéristiques optiques
| Rétroéclairage allumé (mode transmissif) | Élément | Symbole | Condition | Spécification | Unité | |||
| Min. | Typ. | Max. | ||||||
| Luminance en surface (si = 15 mA) | Lv |
Normalement angle de vision θX = θY =0º 360 |
420 | - | Rapport de contraste | |||
| CR | - | - | ||||||
| TR | - | 20 | 30 | TF | ||||
| - | 30 | Chromaticité | ||||||
|
Transmissif Rouge |
XR | - |
|
0,660 | 0,675 | - | ||
| 0,300 | 0,315 | 0,330 | - | |||||
| XG | 0,229 | 0,244 | 0,259 | - | ||||
| 0,554 | 0,569 | 0,584 | - | |||||
| XB | 0,128 | 0,143 | 0,158 | - | ||||
| 0,073 | 0,088 | 0,103 | - | |||||
| XW | 0,273 | 0,288 | 0,303 | - | ||||
| 0,293 | 0,308 | 0,326 | - | |||||
|
Horiz ontal |
θX+ Centre |
CR≥10 |
- 80 |
Rapport NTSC (gamme) |
- |
|||
| 80 | Rapport NTSC (gamme) | |||||||
|
θY+ - |
80 | Rapport NTSC (gamme) | ||||||
| 80 | Rapport NTSC (gamme) | |||||||
| - | % | |||||||
