Détails sur le produit:
|
| Produit: | Écran LCD TFT de 1,14 pouces | Résolution: | 135 x 240 pixels (RVB) |
|---|---|---|---|
| Type d'affichage: | IPS TFT, normalement noir | Interface: | 4 fils SPI |
| Température de fonctionnement: | -20°C à +70°C | Circuit intégré de pilote: | ST7789V |
| Luminance de surface: | 400 cd/m² (typique) | Direction de visualisation: | 80° dans toutes les directions |
| Tension d'alimentation: | 2,5 V – 3,3 V | Rétroéclairage: | LED blanche, courant d'entraînement 20 mA |
| Écran tactile: | Non inclus (Personnalisable sur demande) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 1Module LCD TFT de 14 pouces,Affichage TFT à interface SPI,module LCD à faible puissance ST7789V |
||
LCD TFT ultra-compact et haute performance pour les conceptions intégrées avec un espace restreint

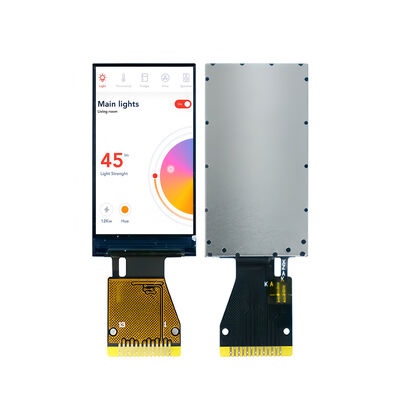

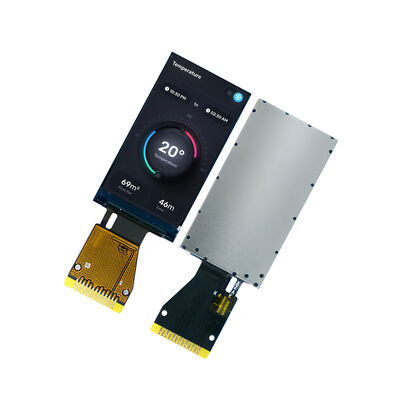

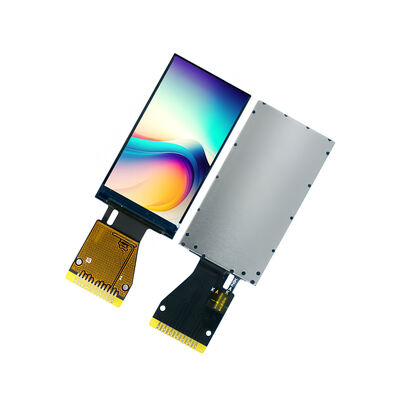

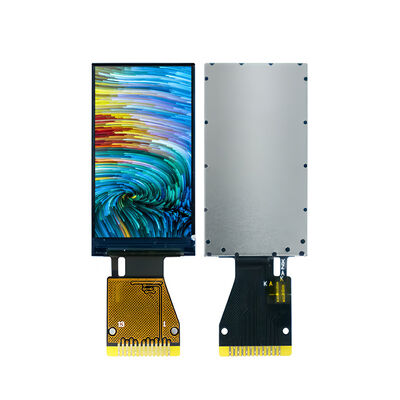

Saef Technology Limited présente le SFTO114JY-7422AN, un module LCD TFT de 1,14 pouce conçu pour des applications où la taille, l'efficacité énergétique et la clarté visuelle sont essentielles.Avec une résolution de 135×240, luminosité de 400 cd/m2 et une empreinte ultra-compacte de 17,6 mm × 31,0 mm, cet écran est idéal pour les appareils portables, les moniteurs médicaux portables, les tableaux de bord IoT, les instruments portatifs,et les interfaces de la maison intelligente.
Optimisé pour les conceptions à faible consommation et à haute intégration:
Interface SPI efficace: L'interface SPI à 4 lignes minimise le nombre de broches et simplifie la mise en page du PCB, ce qui la rend idéale pour les systèmes basés sur microcontrôleur avec des E/S limitées.
Haute luminosité et contraste: avec un rapport de contraste de 400 cd/m2 et 800:1, cet écran assure une excellente lisibilité à l'intérieur comme à l'extérieur.
Fonctionnement à température élevée: certifié pour un fonctionnement de -20°C à +70°C, adapté aux dispositifs exposés à des conditions environnementales variables.
Faible consommation d'énergie: ne consomme que 8mA typiques pendant le fonctionnement et aussi bas que 15μA en mode veille, ce qui prolonge la durée de vie de la batterie dans les applications portables.
Spécifications techniques pour l'évaluation technique:
Surface active: 14,864 mm × 24,912 mm
La mesure de la hauteur de l'écran doit être comprise entre 0,01 mm (H) et 0,1038 mm (V).
La tension de l'alimentation est de 2,4 V/3,3 V, la tension de l'alimentation est de 1,65 V/3,3 V.
Voltage du rétroéclairage: 2,9 V ∼ 3,1 V (typiquement 3,0 V)
Durée de fonctionnement: 30 000 heures typiques
Conformité: RoHS, REACH et ISO9001:2015, ISO14001:2015
Pourquoi s'associer à Saef pour votre solution d'affichage?
Bien que ce module soit proposé comme un affichage sans contact standard, Saef est spécialisé dans des solutions d'affichage semi-personnalisées et entièrement personnalisées.modifier les interfaces, ajuster les niveaux de luminosité ou adapter les contours mécaniques à vos exigences de conception exactes, le tout avec un soutien technique tout au long du processus.
Idéal pour:
Dispositifs portables pour la santé et le fitness
Équipement de diagnostic médical portable
Panneaux de commande pour la maison intelligente
Affichage des capteurs IoT
Outils de mesure et d'essai portatifs
Indicateurs de l'état industriel
Displays auxiliaires pour appareils électroniques grand public
Conçu pour s'adapter, construit pour fonctionner.
Chez Saef, nous comprenons que chaque pixel et chaque épingle comptent. Notre équipe d'ingénieurs est prête à vous aider à intégrer l'écran de manière transparente dans votre produit ou à le personnaliser pour mieux répondre à vos besoins.
Appel à l'action pour les enquêtes de grande valeur:
Vous avez besoin d'une solution d'affichage compacte qui ne compromette pas les performances? Demandez un échantillon, une fiche de données ou une consultation sur la conception personnalisée avec notre équipe d'ingénieurs dès aujourd'hui.
Dimensions mécaniques
![]()
Notes de crédit maximales absolues
| Paramètre | Le symbole | Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation (E/S) | VDD | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation analogique | VDDIO | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'entrée logique | Numéro de la voiture | - Je ne sais pas.3 | VDD + 0.3 | V |
| Température de fonctionnement | Au sommet | - 20 ans. | 70 | °C |
| Température de stockage | Tst | - 30 ans | 80 | °C |
Caractéristiques électriques
| Paramètre | Le symbole | Je vous en prie. | Type de produit | Maximum | Unité |
| Voltage pour le rétroéclairage LED | VbL | 2.9 | 3.0 | 3.1 | V |
| Voltage d'alimentation pour la logique | VDD | 2.4 | 2.8 | 3.3 | V |
| Voltage de fonctionnement de l'interface | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Le pilote de la porte haute tension | VGH | 12.2 | - | 14.97 | V |
| Le pilote de la porte à basse tension | VGL | - Il y en a 12.5 | - | - Il y en a 7.16 | V |
| Courant de fonctionnement pour VDD | DSI | - Je ne sais pas. | 8 | 10 | - Je ne sais pas |
| Courant pour le rétroéclairage LED | Je suis | 20 | - | - Je ne sais pas | |
| Lumière | Je vous en prie | 350 | 400 | - Je ne sais pas. | cd/m2 |
| En mode veille VDD | Nom | - Je ne sais pas. | 15 | 30 | UA |
| En mode veille VDDIO | Je vous en prie. | - Je ne sais pas. | 5 | 10 | UA |
|
Durée de fonctionnement |
- Je ne sais pas. |
20000 |
30000 |
- Je ne sais pas. |
Heures de travail |
Définition du pin d'interface
| Je ne veux pas. | Le symbole | Définition |
| 1 | N.C. | Pas de connexion. |
| 2 | N.C. | Pas de connexion. |
| 3 | Le SDA | L'entrée/sortie de l'interface SPI. |
| 4 | Le SCL | Cette broche est utilisée comme horloge d'interface série. |
| 5 | RS | Affichage des données/pointe de sélection des commandes dans une interface série à quatre lignes. |
| 6 | Réinitialiser | Ce signal réinitialisera l'appareil, le signal est faible. |
| 7 | CS | Pin de sélection de puce, faible activation, haut désactivation. |
| 8 | Le GND | Le Power Ground. |
| 9 | N.C. | Pas de connexion. |
| 10 | VDD | Énergie pour analogue |
| 11 | LEDK | L'éclairage à LED |
| 12 | LEDA | Anode à LED |
| 13 | Le GND | Le Power Ground. |
Caractéristiques optiques
| Nom de l'article | Le symbole |
Mesure Conditions d'utilisation |
Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
| Temps de réponse | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Angle de vue |
θ |
φ = 0o | 25 oC | - | 80 | - |
Le degré |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Ratio de contraste | Résultats | - | 25 oC | 800 | - | - | |
|
Couleur du CIE Coordonnées |
Blanc | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Le rouge | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Verte | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Le bleu | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
Transmission (avec polariseur) |
4.8 | % | |||||
