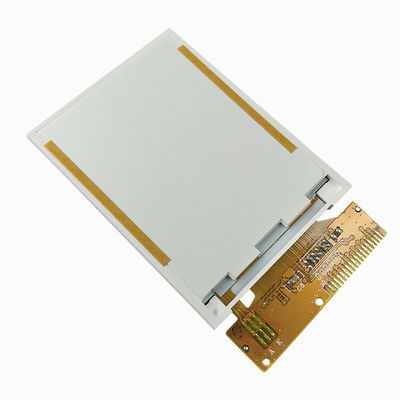

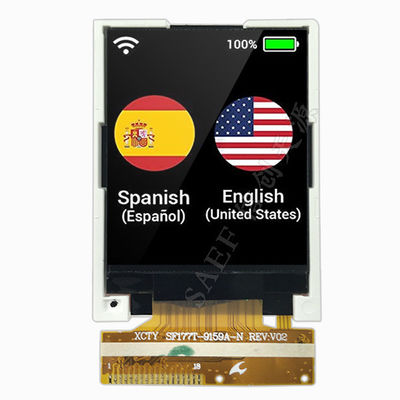

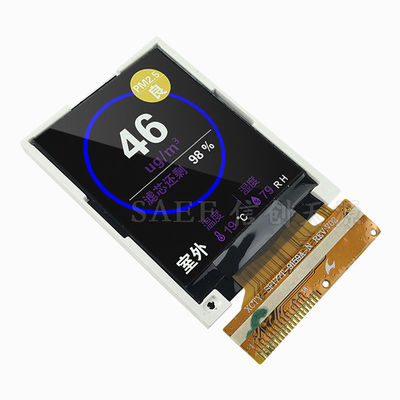

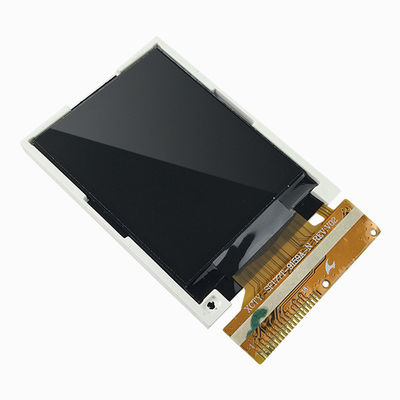

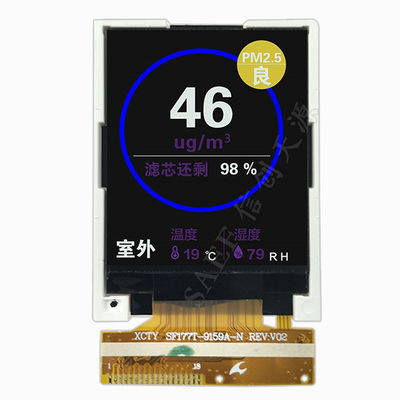

1.77 pouces LCD TFT avec écran tactile résistif à 4 fils 128x160 interface SPI pilote ILI9163C affichage intégré compact

Solution d'affichage tactile compacte et économique pour les applications embarquées et industrielles

Saef Technology Limited présente le SF-TC177T-9159B-N, un module LCD TFT fiable de 1,77 pouces conçu pour les applications où l'espace, le coût et la fonctionnalité tactile sont essentiels. Doté d'une résolution de 128 x 160, d'un écran tactile résistif à 4 fils intégré et d'une interface SPI pilotée par le circuit intégré ILI9163C, ce module est idéal pour les appareils portables, les commandes industrielles, les instruments portables et les interfaces électroniques grand public.

Conçu pour la simplicité et la durabilité :

• Tactile résistif intégré : avec plus de 1 000 000 de cycles tactiles et une linéarité de ±1,5 %, ce RTP offre une entrée fiable dans les environnements où le toucher capacitif peut ne pas être adapté, comme un fonctionnement avec des gants ou des conditions poussiéreuses.

• Interface SPI pour une intégration facile : minimise le nombre de broches et simplifie la disposition du PCB, le rendant compatible avec une large gamme de microcontrôleurs et réduisant la complexité du système.

• Encombrement compact : mesurant seulement 34,0 mm × 43,70 mm × 2,4 mm, cet écran est idéal pour les conceptions à espace limité sans sacrifier la fonctionnalité.

• Large plage de températures de fonctionnement : certifié pour un fonctionnement de -20 °C à +70 °C, garantissant des performances stables dans des conditions environnementales variables.

Spécifications techniques pour la validation de la conception :

• Zone active : env. 28,03 mm × 35,04 mm (calculé sur la base d'un pas de pixel typique)

• Alimentation : VDD = 2,6 V-3,3 V, VDDIO = 2,8 V/1,8 V

• Rétroéclairage : LED blanche, tension directe de 3,0 V à 3,4 V (entraînement 30 mA)

• Caractéristiques de l'écran tactile : résistance sur l'axe X 150–500 Ω, axe Y 200–800 Ω ; tension de fonctionnement ≤7 V CC

• Conformité : conçu pour répondre aux normes de fiabilité industrielle avec des tests de résistance aux températures élevées/basses, à l'humidité, aux chocs thermiques et aux vibrations.

Pourquoi choisir Saef pour votre solution d'affichage ?

Bien que ce module soit livré en standard avec un écran tactile résistif, Saef propose une semi-personnalisation gratuite pour adapter l'affichage à vos besoins précis :

• Mises à niveau de l'écran tactile : passez au toucher capacitif (PCT) avec l'interface I²C/SPI.

• Flexibilité de l'interface : modifiez les interfaces RVB ou parallèles en fonction de votre sélection MCU.

• Personnalisation optique : ajustez les caractéristiques de luminosité, de contraste ou d’angle de vision.

• Adaptation mécanique : personnalisez les dimensions du contour, la longueur du FPC ou les options de montage.

Idéal pour :

• Terminaux industriels portatifs

• Appareils de surveillance médicale portables

• Panneaux de contrôle pour maison intelligente

• Présentoirs pour pièces de rechange automobiles

• Interfaces électroniques grand public

• Tableaux de bord des appareils IoT

Conçu pour s'intégrer, conçu pour fonctionner.
Chez Saef, nous travaillons en partenariat avec des ingénieurs tout au long du cycle de conception, en proposant des échantillons, une assistance technique et une personnalisation pour garantir que votre écran s'intègre parfaitement et fonctionne de manière fiable dans votre application.

Dimensions du contour mécanique

Définition des broches d'interface

Limite absolue maximale

Caractéristiques CC

Caractéristiques électro-optiques du rétroéclairage

Caractéristiques optiques
