Détails sur le produit:
|
| Produit: | Affichage de TFT LCD de 2,4 pouces | Résolution: | 240 × 320 pixels (RVB) |
|---|---|---|---|
| Dimension de verre à couverture: | Personnalisable | Direction de visualisation: | Direction de visualisation à 12 heures |
| Interface: | MPU 8/9/16/18 bits parallèle, SPI, RVB | Rétroéclairage: | LED blanche, 4 canaux, variateur 80 mA |
| Circuit intégré de pilote: | ILI9341 | Rapport de contraste: | 250:1 (typique) |
| Luminance de surface: | 350 cd/m2 | Température de fonctionnement: | -20°C à +70°C |
| Mené à vie: | 40 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Touchez Prêt: | Panneau tactile résistif à 4 fils | Personnalisation: | Disponible pour l'intégration CTP/RTP |
| Mettre en évidence: | Module LCD TFT 2,4 pouces avec pilote ILI9341,Écran industriel IPS 240x320 |
||

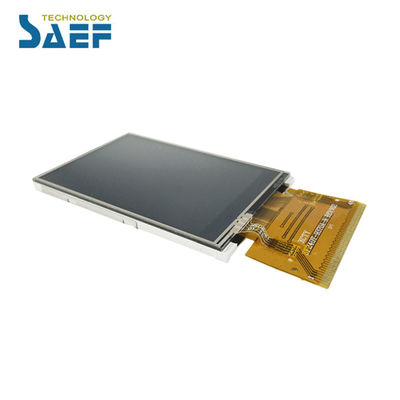

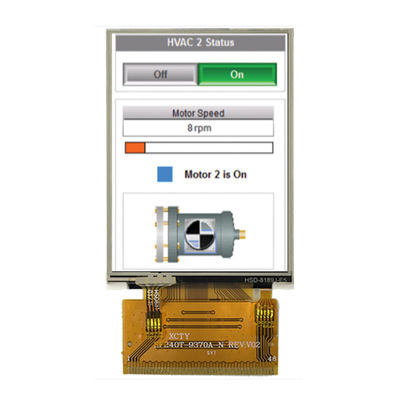

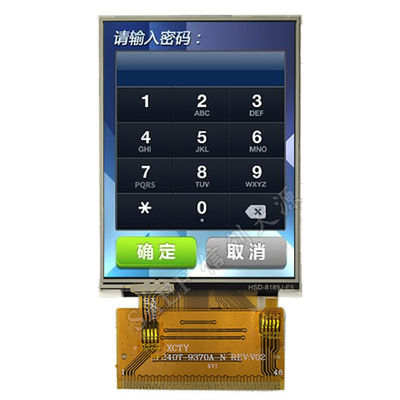

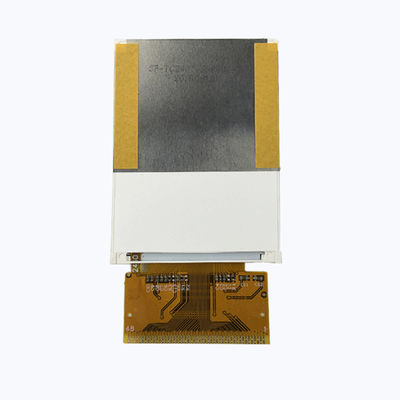

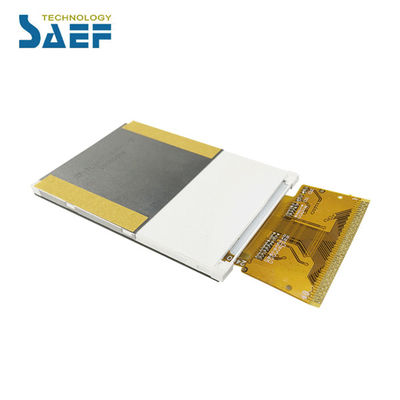

LCD TFT de 2,4 pouces hautement configurable pour des applications intégrées et industrielles polyvalentes
Saef Technology Limited présente le SF-TC240H-8944A-N, un module LCD TFT polyvalent de 2,4 pouces conçu pour les ingénieurs qui ont besoin d'une flexibilité d'interface sans compromettre les performances de l'affichage.Avec une résolution de 240x320, le pilote ILI9341 et la prise en charge de multiples modes d'interface, y compris MPU, SPI et RGB parallèles. Ce module est idéal pour les HMI industriels, les dispositifs médicaux, les équipements de test, l'électronique grand public,et tableaux de bord IoT.
Conçu pour la flexibilité de conception et la facilité d'intégration:
Prise en charge d'interfaces multiples: configurer comme MPU 8/9/16/18 bits parallèle, SPI ou interface RVB via des broches IM[3:0], permettant une compatibilité transparente avec une large gamme de MCU et de processeurs.
Affichage lumineux et lisible: une luminosité de 250 cd/m2 et un rapport de contraste de 250:1 assurent une visibilité claire dans diverses conditions d'éclairage.La direction de vision de 12 heures est optimisée pour les applications en mode portrait.
Panel tactile prêt: comprend des broches dédiées (YU, XL, YD, XR) pour une intégration facile d'un panneau tactile résistif à 4 fils, simplifiant les conceptions tactiles.
Robuste et fiable: une plage de température de fonctionnement de -20°C à +70°C et des tests de fiabilité complets assurent une performance stable dans des environnements exigeants.
Spécifications techniques pour l'intégration des systèmes:
Surface active: ~ 36,72 mm × 48,96 mm
Les dimensions du module: 42,72 mm × 60,26 mm × 2,3 mm
La tension d'alimentation est de 2,6 V ∼3,3 V, la tension de VDD3 est de 1,8 V ∼3,3 V.
Lumière arrière: 4 LED blanches, Vf = 3,0 V ∼ 3,4 V, Si = 80 mA au total
Signals d'interface: comprend TE (effet déchirant), DOTCLK, HSYNC/VSYNC pour le mode RVB
Conformité: conçu pour répondre aux normes industrielles avec des essais environnementaux et de fiabilité
Pourquoi s'associer à Saef pour votre solution d'affichage?
Bien que ce module soit conçu pour l'intégration tactile résistive, Saef est spécialisé dans les solutions d'affichage personnalisées et semi-personnalisées.
Mise à niveau vers le toucher capacitif: intégrer le toucher capacitif projeté (PCT) à l'interface I2C/SPI.
Modifier l'interface et la sortie: Adapter la mise en page du FPC, la cartographie du signal ou le type de connecteur pour qu'il corresponde à votre conception de PCB.
Ajustez les performances optiques: personnalisez la luminosité, le contraste, la gamme de couleurs ou les caractéristiques de l'angle de vision.
Personnalisation mécanique: modifier les dimensions du contour, la largeur de la lunette ou les caractéristiques de montage.
Idéal pour:
Interfaces homme-machine industrielles
Dispositifs de surveillance médicale portables
Instruments de mesure et d'essai portatifs
Panneaux de commande pour la maison intelligente
Affichage du tableau de bord automobile
Produits électroniques grand public et appareils de jeux
Conçu pour s'adapter, construit pour durer.
Chez Saef, nous travaillons en étroite collaboration avec les équipes d'ingénieurs pour que les écrans s'intègrent en douceur et fonctionnent de façon fiable.Nous fournissons le soutien technique et la personnalisation nécessaires pour mettre votre produit sur le marché plus rapidement.
Appel à l'action pour les enquêtes de grande valeur:
Besoin d'un écran polyvalent qui correspond à vos exigences d'interface? Demandez une feuille de données, un échantillon d'évaluation, ou une consultation de conception personnalisée avec notre équipe d'ingénieurs aujourd'hui.
Dimensions mécaniques du contour
![]()
Définition du pin d'interface
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | Les États membres | Je suis... | Le pin du panneau tactile |
| 2 | Le modèle XL | Je suis... | Le pin du panneau tactile |
| 3 | YD | Je suis... | Le pin du panneau tactile |
| 4 | XR | Je suis... | Le pin du panneau tactile |
| 5 | Le GND | Je suis... | Le sol |
| 6 | C.I.V. | Je suis... | Appareil électrique 2.8V Voltage |
| 7 | VDD3 | Je suis... | Énergie 2.8V/1.8V Voltage |
| 8 | Le nombre d'heures d'attente est le suivant: | - | Ouvert |
| 9 | Le code de l'appareil est le code de l'appareil. | - | Ouvert |
| 10 | BC ((NC) | - | Ouvert |
|
11 |
TE |
Je vous en prie. |
Épingle de sortie à effet déchirant pour synchroniser MPU à l'écriture de cadre, Lorsque cette broche n'est pas activée, cette brocheJe suis faible. |
| 12 à 29 | Le numéro de série | Résultats | Affichage des données d'entrée/sortie |
| 30 | Le SDA | Résultats | Signal d'entrée en série |
| 31 | Le code de l'entreprise | Je suis... | Signal d'horloge en points pour le fonctionnement de l'interface RVB |
| 32 | ÉNABLE | Je suis... | Signal d'activation des données pour le fonctionnement de l'interface RVB |
| 33 | HSYNC | Je suis... | Signal de synchronisation horizontale en ligne |
| 34 | VSYNC | Je suis... | Signal de synchronisation verticale du cadre |
| 35 | RDX | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 36 | RX | Je suis... | Écrire une épingle d'entrée de signal stroboscopique |
| 37 | DCX | Je suis... | Sélectionnez le signal |
| 38 | Le CSX | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 39 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 40 | Résultats de l'enquête |
Je suis... |
Veuillez consulter la quatrième page, Sélectionnez le mode d'interface MCU |
| 41 | Résultats de l'enquête | ||
| 42 | Résultats | ||
| 43 | Résultats de l'enquête | ||
| 44 | LED_A | Je suis... | Anode à LED |
| 45 | Le système de mesure de la lumière | Je suis... | Cathode à LED |
| 46 | LED_K2 | Je suis... | Cathode à LED |
| 47 | Le système de mesure de la lumière | Je suis... | Cathode à LED |
| 48 | Le système de mesure | Je suis... | Cathode à LED |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu
| Nom de l'article | Le symbole | Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
|
Fonctionnementla tension |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Faillite de l'entréecourant |
IIL | - Une.0 | - | 1.0 | μA | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
| Voltage d'alimentation | Vf | 3.0 | 3.2 | 3.4 | V | Si = 80 mA |
| Courant d'alimentation | Si | - | 80 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - |
| Dissipation de puissance | Pd | - | 288 | - | mW | - |
| Intensité lumineuse pour la LCM |
- |
- | 250 | - | Cd/m2 | Si = 80 mA |
| Uniformité pour la MPC | - | 80 | - | - | % | Si = 80 mA |
| Couleur du rétroéclairage | Blanc | |||||
OptiqueCaractéristiques
| Je ne veux pas. | Nom de l'article | Le symbole | Conditions d'utilisation | Spécification | Unité | |||
| Je vous en prie. | Le type | Je suis désolé. | ||||||
| 1 | Temps de réponse | Tr+Tf | 25°C |
- |
15 |
- |
Je vous en prie. | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | |
|
3 |
Taux de contraste |
Cr |
θ = 0, normale angle de vue |
- |
250 |
- |
- |
|
|
4 |
Vue Angle |
Je vous en prie. | θR |
CR>10 |
- | 45 | - |
Le degré |
| θL | - | 45 | - | |||||
| - Je ne sais pas. | Θ+ | - | 35 | - | ||||
| Je ne sais pas. | - | 15 | - | |||||
