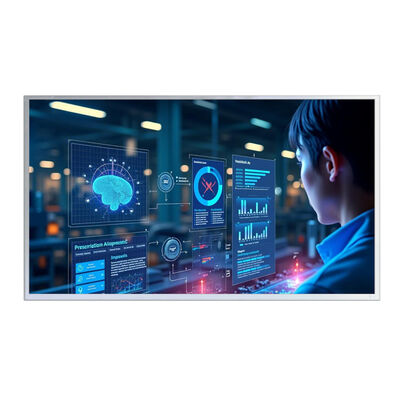

Module LCD TFT FHD 15,6 pouces (1920x1080 IPS, interface eDP) – Écran de qualité industrielle pour IHM et automatisation

Module LCD TFT FHD 15,6 pouces (1920x1080 IPS, interface eDP) – Écran de qualité industrielle pour IHM et automatisation
Module LCD TFT FHD 15,6 pouces (1920x1080 IPS, interface eDP) – Écran de qualité industrielle pour IHM et automatisation Module LCD TFT FHD 15,6 pouces (1920x1080 IPS, interface eDP) – Écran de qualité industrielle pour IHM et automatisation

Image Grand :  Module LCD TFT FHD 15,6 pouces (1920x1080 IPS, interface eDP) – Écran de qualité industrielle pour IHM et automatisation

Détails sur le produit:
Lieu d'origine: Shenzhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: SFTO1560SM-7411AN
Document: SFTO1560SM-7411AN Datasheet...et.pdf
Conditions de paiement et expédition:
Quantité de commande min: 3 unités (négociables pour les commandes échantillonnées)
Prix: USD46- 49 (FOB Shenzhen, Price varies based on order quantity & configuration)
Détails d'emballage: Forfait d'exportation standard
Délai de livraison: 3 jours ouvrables pour les échantillons, 5-6 semaines pour MP
Conditions de paiement: LC, T/T, Western Union, PayPal
Capacité d'approvisionnement: 3000K pièces par mois

Module LCD TFT FHD 15,6 pouces (1920x1080 IPS, interface eDP) – Écran de qualité industrielle pour IHM et automatisation

description de
Taille d'affichage: 15,6 pouces Résolution: 1920x1080 en haute définition
Technologie: Panneau IPS Interface: eDP 1.2 (2 voies)
Luminance de surface: 500 à 600 cd/m² Angle de vision: 85°/85°/85°/85° (L/R/T/B)
Gamme de couleurs: 45% NTSC Rétroéclairage: LED, durée de vie de 40 000 heures
Température de fonctionnement: 0°C à 50°C Alimentation: C.C 3.3V
Montage: VESA standard ou personnalisé Traitement de surface: Anti-éblouissement (dureté 3H)
Conformité: RoHS, sans halogène Touchez Prêt: Panneau tactile capacitif
Mettre en évidence:

Module LCD TFT FHD 15

,

6 pouces

,

Écran IPS de qualité industrielle



Conçu pour la précision: le module LCD FHD TFT de 15,6 pouces conçu pour l'excellence industrielle



Saef Technology Limited présente le SFT01560SM-7411AN, un module LCD TFT FHD de 15,6 pouces de haute performance conçu pour répondre aux exigences rigoureuses de l'automatisation industrielle, des systèmes HMI,et applications intégréesGrâce à sa technologie IPS, à ses grands angles de vision et à sa robuste interface eDP, cet écran offre une clarté, une fiabilité et une précision exceptionnelles.et la polyvalence pour les ingénieurs et les intégrateurs de systèmes en Europe et aux États-Unis.



Paramètres clés de conception et supériorité technique

  • Performance visuelle nette:
    La résolution 1920×1080 avec la technologie IPS assure une couleur et une clarté constantes à travers les angles de vision de 85°, idéal pour les panneaux de commande et les environnements multi-viseurs.

  • Durabilité de qualité industrielle:
    Doté d'une surface anti-éblouissement (3H dureté) et d'une plage de température de fonctionnement de 0°C à 50°C, ce module excelle dans les sols d'usine, les appareils médicaux et les kiosques extérieurs.

  • Intégration avancée de l'eDP:
    Prend en charge eDP 1.2 avec une architecture à 2 voies, simplifiant l'intégration tout en réduisant le câblage et la consommation d'énergie.

  • Haute luminosité et longévité:
    Une luminance de 500 ‰ 600 cd/m2 et un rétroéclairage LED de 30 ‰ 40 ‰ heures assurent la lisibilité dans des environnements à haute luminosité et des scénarios de fonctionnement continu.

  • Architecture prête à l'usage:
    Alors que les modèles standard sont livrés sans contact, nous offrons des solutions entièrement personnalisables, y compris des écrans tactiles résistifs ou capacitifs (RTP/CTP), des lunettes modifiées, des interfaces alternatives (LVDS, HDMI), deset un firmware sur mesure.



Résolvez vos problèmes de conception

  • Besoin d'un écran qui correspond à des spécifications mécaniques serrées?
    Le profil mince (6,25 mm de profondeur) et le contour précis (360,0 × 212,3 mm) de nos modules permettent une intégration transparente dans des boîtiers compacts.

  • Préoccupé par l'intégrité du signal dans un environnement bruyant?
    L'interface eDP avec horloge intégrée réduit l'EMI, tandis que notre blindage optionnel et nos options de connecteur robustes assurent une performance stable.

  • Vous cherchez un écran qui fonctionne 24h/24 et 7j/7?
    Grâce à sa faible consommation d'énergie (< 0,7 W typique) et à sa fiabilité élevée, ce module est testé pour une utilisation prolongée dans des environnements industriels et commerciaux.

  • Exiger une personnalisation sans coûts NRE élevés?
    Saef propose des modifications semi-personnalisées gratuites ou peu coûteuses, y compris l'intégration tactile, l'impression du logo, les changements de connecteur et les adaptations de la carte de pilote.



Pourquoi choisir une technologie sûre?

  • Certifié selon les normes ISO 9001:2015 et ISO 14001:2015 ️ Engagement envers la qualité et le développement durable.

  • Assistance directe à l'usine: consultation technique, soutien aux échantillons et prototypage rapide.

  • RoHS et sans halogène Conforme à l'environnement pour les marchés mondiaux.

  • Fait pour les experts ️ Les fiches de données comprennent des ébauches détaillées, des diagrammes de temps, des spécifications optiques et des dessins mécaniques pour accélérer votre cycle de conception.



Applications ciblées

  • Interfaces homme-machine (HMI)

  • Systèmes de contrôle industriels

  • Automatisation des usines et robotique

  • Les terminaux de point de vente (POS)

  • Dispositifs de surveillance médicale

  • Expositions sur le transport et la logistique

  • Jeux et kiosques interactifs



Commandes et personnalisation

Prêt à s'intégrer? Contactez notre équipe d'ingénieurs pour obtenir des devis de personnalisation gratuits, des demandes d'échantillons ou des fiches techniques. Nous soutenons un MOQ faible et une livraison rapide pour les projets OEM / ODM.





Dimensions mécaniques du contour



Module LCD TFT FHD 15,6 pouces (1920x1080 IPS, interface eDP) – Écran de qualité industrielle pour IHM et automatisation 0



Définition du pin d'interface



Le numéro de code. Le symbole Résultats Fonction
1 N.C. - Réservé au CD
2 H_GND P Ronde à grande vitesse
3 Route 1_N Je suis... Ligne de liaison de signal complémentaire 1
4 Voie 1_P Je suis... Véritable voie de liaison de signal 1
5 H_GND P Ronde à grande vitesse
6 Route 0_N Je suis... Faisceau de liaison de signal complémentaire 0
7 Route 0_P Je suis... Véritable voie de liaison de signal 0
8 H_GND P Ronde à grande vitesse
9 Le nombre d'heures de travail Je suis... Véritable canal auxiliaire de signal
10 Le nombre d'heures de travail Je suis... Canaux auxiliaires du signal de complément
11 H_GND P Ronde à grande vitesse
12 L'écran LCD_VDD P Logique LCD et puissance du pilote (3,3 V)
13 L'écran LCD_VDD P Logique LCD et puissance du pilote (3,3 V)
14 N.C. Je suis... Réservé à l'usage du fabricant de l'écran LCD
15 L'écran de l'appareil P Logique LCD et mise à la terre du pilote
16 L'écran de l'appareil P Logique LCD et mise à la terre du pilote
17 HPD Je vous en prie. Pinceau de signal HPD
18 LED-1 P N.C.
19 LED-2 P N.C.
20 LED-3 P N.C.
21 LED-4 P N.C.
22 BL_ENABLE Je suis... N.C.
23 Les données de référence sont les suivantes: Je suis... N.C.
24 N.C. - Réservé à l'usage du fabricant de l'écran LCD
25 N.C. - Réservé à l'usage du fabricant de l'écran LCD
26 Résultats de l'analyse P N.C.
27 Résultats de l'analyse P N.C.
28 Résultats de l'analyse P N.C.
29 Résultats de l'analyse P N.C.
30 N.C. - Réservé à l'usage du fabricant de l'écran LCD



Limite absolue maximale



Nom de l'article Le symbole Valeur Unité
Voltage de l'alimentation Le CCR 0.3 à 4 V
Voltage d'alimentation logique Vsignal -0.3 - CCA V
Température de fonctionnement - Je vous en prie. 0 à 50 °C
Température de stockage Tstg - 10 à 60 °C



Caractéristiques électro-optiques du rétroéclairage



Nom de l'article Le symbole Résultats Type de produit Maximum Unité
Voltage d'alimentation Vf 28 30 33 V
Courant d'alimentation Si - 270 360 - Je ne sais pas
Durée de vie - 30000 40000 - Il est temps



Caractéristiques optiques



Paramètre Conditions d'utilisation Je ne sais pas. - Je sais. - Je vous en prie. Unité

Angle de vue(CR>10)

Légères θL - 85 -

degré

    θ R - 85 -
  Verticale θT - 85 -
    θB - 85 -
Ratio de contraste Le centre 600 800 - -
Temps de réponse Résultats de l'analyse - 25 35 ms

Couleur CFChromatisme

(CIE1931)

X rouge

- Je sais.

- Je ne sais pas.03

0.642

- Je sais.

Un point nul.03

-
  Rouge y   0.3078   -
  X vert   0.283   -
  Verte y   0.594   -
  X bleu   0.142   -
  Bleu et   0.149   -
  X blanc   0.303   -
  Blanc y   0.329   -
Ratio NTSC %   Le nombre de personnes   -

Luminance du centreBlanc

Résultats 500 600   cd/m2
Uniformité blanche 13pt δW 75 80
