Détails sur le produit:
|
| Taille de l'écran: | Diagonale de 8,0 pouces | Résolution: | 1024 × 768 (XGA) |
|---|---|---|---|
| Technologie: | IPS TFT, matrice active a-Si | Profondeur de couleur: | 16,7 millions de couleurs |
| Angle de vision: | 170° (CR≥10) | Interface: | Entrée numérique LVDS |
| Luminance de surface: | 300 cd/m² (typique) | Rapport de contraste: | 8001 (typique) |
| Rétroéclairage: | LED, 12 V, 300 mA | écran tactile: | Disponible (RTP/CTP en option) |
| Consommation d'énergie: | 0,383 W (panneau uniquement, typique) | Compatibilité mécanique: | Remplacement immédiat pour Innolux HJ080IA-01E |
| Température de fonctionnement.: | -20 ℃ à + 70 ℃ | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage LCD TFT 8 pouces,Panneau IPS XGA 1024x768,Affichage LCD Saef Technology |
||

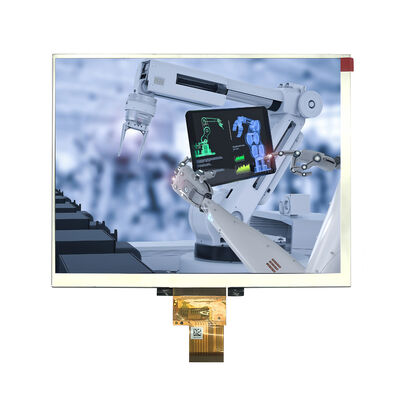

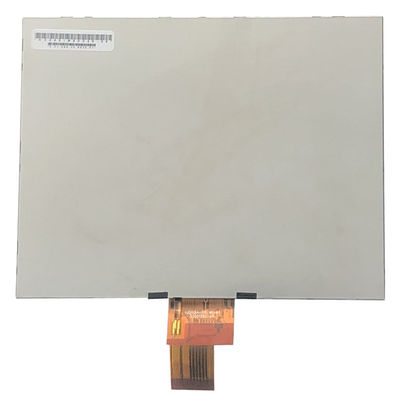

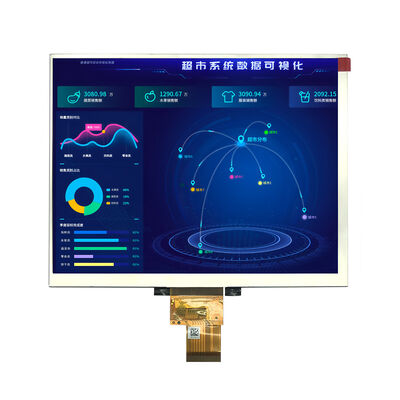

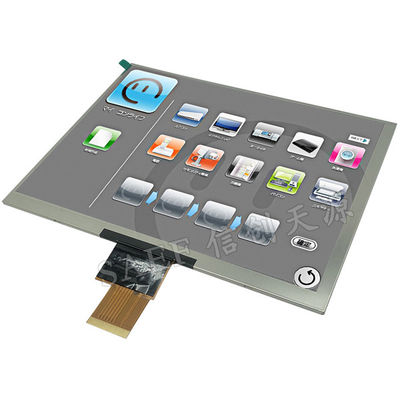

Module LCD TFT de 8 pouces prêt pour les applications industrielles et médicales exigeantes
SFTO800SH-8833AN de Saef Technology est un module d'affichage LCD TFT de 8 pouces de haute performance conçu pour les ingénieurs et les intégrateurs de systèmes qui ont besoin de fiabilité, de clarté optique,et intégration transparente dans les environnements critiquesDoté d'un panneau IPS à résolution XGA (1024×768), ce module offre une reproduction des couleurs cohérente et des angles de vision larges allant jusqu'à 170°, ce qui le rend idéal pour les interfaces homme-machine (HMI),moniteurs médicaux, équipement d'essai et systèmes de contrôle industriels.
Pourquoi choisir ce module LCD TFT de 8 pouces?
Compatibilité avec le plug-and-play
Entièrement compatible avec les écrans Innolux HJ080IA-01E, permettant des mises à niveau faciles sans refonte mécanique.
L'interface LVDS prend en charge l'entrée de données de 6 bits/8 bits avec un contrôle flexible de la direction de balayage (pins L/R, U/D).
Conçu pour être fiable
Fonctionne dans des gammes de températures étendues (de -20°C à +60°C) avec une résistance élevée à l'humidité.
La construction robuste répond aux normes ISO9001 et ISO14001, soutenue par une garantie fonctionnelle d'un an.
Performance optique optimisée
Une luminosité de 300 cd/m2 et un rapport de contraste de 800:1 assurent la lisibilité dans des conditions d'éclairage ambiant élevé.
La gamme de couleurs NTSC à 70% et la surface de revêtement dur réduisent l'éblouissement et améliorent la durabilité.
Efficacité de la puissance et de la rétroéclairage
Faible consommation d'énergie (0,383W typique) avec support CABC (Content Adaptive Brightness Control) pour une gestion dynamique du rétroéclairage.
Le rétroéclairage à LED a une durée de vie de 40 000 heures (50% de luminosité), ce qui réduit les cycles de maintenance.
Flexibilité de conception et personnalisation
Nous offrons des solutions gratuites ou semi-personnalisées, y compris l'intégration tactile (RTP / CTP), des connecteurs sur mesure, des modifications de lunettes et des ajustements de firmware.
La compatibilité pin-to-pin et les dessins mécaniques détaillés (fournis) simplifient la disposition des PCB et la conception des boîtiers.
Points forts techniques pour les concepteurs de systèmes:
Contrôleur de synchronisation: supporte le mode DE uniquement; le mode SYNC n'est pas requis.
Séquence de puissance: temps de montée/baisse strictement définis pour éviter le verrouillage et assurer la stabilité à long terme.
ESD & Manipulation: Des directives complètes de protection statique sont incluses pour l'assemblage et l'intégration.
Applications visées:
Panneaux HMI et PLC industriels
Dispositifs de diagnostic médical et moniteurs de patients
Tableaux de bord et instruments pour l'automobile
Équipement d'essai et de mesure
Systèmes de kiosques et de points de vente
Certifié et sûr:
Conforme à la directive RoHS (2011/65/UE, 2015/863/UE), à la directive REACH et emballé selon les lignes directrices 94-62/CE.
Préparez votre solution d'affichage:
Que vous ayez besoin d'un remplacement automatique ou d'un écran LCD TFT de 8 pouces entièrement personnalisé avec contact, Saef Technology fournit un soutien expert du prototype à la production.Fichiers CAO, et une revue de conception gratuite.
Dimensions mécaniques du contour
![]()
Définition du pin d'interface
| Le numéro de code. | Le symbole | Résultats | Fonction |
| 1 | VCOM | P | Voltage commun |
| 2 | VDD | P | Voltage de puissance pour circuit numérique |
| 3 | VDD | P | Voltage de puissance pour circuit numérique |
| 4 | N.C. | --- | Aucune connexion. |
| 5 | Réinitialiser | Je suis... | Pinceau de réinitialisation globale |
|
6 |
Le code STBYB |
Je suis... |
Mode veille, normalement tiré à haute STBYB = 1 ‰, fonctionnement normal STBYB = 0 , contrôleur de chronométrage, le pilote de source s'éteindra, toutes les sorties sont High-Z |
| 7 | Le GND | P | Le sol |
| 8 | RXIN0- | Je suis... | - Entrée de données différentielles LVDS |
| 9 | RXIN0+ | Je suis... | + Entrée de données différentielles LVDS |
| 10 | Le GND | P | Le sol |
| 11 | RXIN1- | Je suis... | - Entrée de données différentielles LVDS |
| 12 | RXIN1+ | Je suis... | + Entrée de données différentielles LVDS |
| 13 | Le GND | P | Le sol |
| 14 | RXIN2- | Je suis... | - Entrée de données différentielles LVDS |
| 15 | RXIN2+ | Je suis... | + Entrée de données différentielles LVDS |
| 16 | Le GND | P | Le sol |
| 17 | RXCLKIN- | Je suis... | - Entrée d'horloge différentielle LVDS |
| 18 | RXCLKIN+ | Je suis... | + entrée d'horloge différentielle LVDS |
| 19 | Le GND | P | Le sol |
| 20 | RXIN3- | Je suis... | - Entrée de données différentielles LVDS |
| 21 | RXIN3+ | Je suis... | + Entrée de données différentielles LVDS |
| 22 | Le GND | P | Le sol |
| 23 | N.C. | --- | Aucune connexion. |
| 24 | N.C. | --- | Aucune connexion. |
| 25 | Le GND | P | Le sol |
| 26 | N.C. | --- | Aucune connexion. |
| 27 | Le DIMO | Je vous en prie. | Sortie du signal du contrôleur CABC de rétroéclairage |
| 28 | SELB | Je suis... | Sélection du mode 6 bits/8 bits |
| 29 | AVDD | P | Puissance pour le circuit analogique |
| 30 | Le GND | P | Le sol |
| 31 | LED- | P | Cathode à LED |
| 32 | LED- | P | Cathode à LED |
| 33 | R/R | Je suis... | Retour horizontal |
| 34 | U/D | Je suis... | Retour vertical |
| 35 | VGL | P | Port hors tension |
| 36 | Les résultats de l'analyse | Je suis... | CABC H/W activé |
| 37 | Le nombre d'heures de travail | Je suis... | CABC H/W activé |
| 38 | VGH | P | Porte sur tension |
| 39 | LED+ | P | Anode à LED |
| 40 | LED+ | P | Anode à LED |
Classification maximale absolue
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
|
| Je ne sais pas. | - Je vous en prie. | |||
|
Voltage de puissance |
Le CCR | - Je ne sais pas.3 | 5.0 | V |
| AVDD | 6.5 | 13.5 | V | |
| VGH | - Je ne sais pas.3 | 40 | V | |
| VGL | - 20 ans. | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| Température de fonctionnement Température de stockage | Le TOP | - 20 ans. | 60 | °C |
| TST | - 30 ans | 7 0 | °C | |
Conditions de fonctionnement typiques
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||
|
Voltage de puissance |
Le CCR | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.8 | 10 | 10.2 | V | |
| VGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | - Il y en a huit.1 | - Il y en a 7.8 | - Il y en a 7.5 | V | |
| Voltage du signal d'entrée | VCOM | 3.0 | 3.6 | 3.9 | V |
| Logique d'entrée haute tension | VIH | 0.7Vcc | - | Vcc | V |
| Logique d'entrée basse tension | VIL | 0 | - | 0.3 Vcc | V |
Consommation actuelle
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
|
Courant pour le pilote |
GH | - | 0.65 | 1.0 | - Je ne sais pas | VGH = 18,9 V |
| L'IGL | - | 0.65 | 1.0 | - Je ne sais pas | VGL = 7,8 V | |
| CPI | - | 35 | 60 | - Je ne sais pas | Vcc = 3,3 V | |
| Résultats de l'enquête | - | 25 | 40 | - Je ne sais pas | Pour les appareils de commande électrique | |
Conditions de conduite avec rétroéclairage
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||
| Voltage pour le rétroéclairage LED | VL | 11. | 12 | 13.2 | V |
| Courant pour le rétroéclairage LED | Il | - | 300 | - | - Je ne sais pas |
| Durée de vie des LED | - | 30,000 | 40,000 | - | Il est temps |
Caractéristiques électriques du courant alternatif
| Paramètre | Le symbole | Les valeurs | Unité | ||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||
| Fréquence d'horloge | RxFCLK | 20 | - | 71 | fréquences de fréquence |
| Marge d'écart des données d'entrée | Le TRSKM | 500 | - | - | ps |
| Heure de pointe. | Le taux d'intérêt | - | 4/(7* RxFCLK) | - | ns |
| Temps d'arrêt | Le dépôt de la demande | - | 3/(7* RxFCLK) | - | ns |
Caractéristiques électriques en courant continu
| Paramètre | Le symbole | Les valeurs | Unité | ||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||
| Différentielle d'entrée haute tension de seuil | RxVTH |
- |
- |
Un point nul.1 | V |
| Différentiel d'entrée basse tension de seuil | RxVTL | - Je ne sais pas.1 |
- |
- |
V |
| Plage de tension d'entrée (à extrémité unique) | RxVIN | 0 |
- |
2.4 | V |
| Tensions de mode commun différentiel d'entrée | RxVCM | Je ne peux pas. |
- |
2.4-Vidéo. | V |
| Voltage différentiel | Je ne peux pas. | 0.2 | - | 0.6 | V |
| Courant de fuite différentiel d'entrée | RVxliz | - 10 ans | - | +10 | UA |
Spécifications optiques
|
Nom de l'article |
Le symbole |
Condition |
Les valeurs |
Unité |
||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | ||||
|
Angle de vue (CR≥ 10) |
θL | Φ=180° ((9 heures) | 75 | 85 | - |
degré |
| θR | Φ=0° (à 3 heures) | 75 | 85 | - | ||
| θT | Φ=90° ((12 heures) | 75 | 85 | - | ||
| θB | Φ=270° ((6 heures) | 75 | 85 | - | ||
| Temps de réponse | TON + TOFF | 25 | 50 |
msec |
||
| Ratio de contraste | Résultats | La valeur normale θ = Φ = 0° | 600 | 800 | - | - |
|
Chromatisation des couleurs |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| Transmission | Tr |
- |
3.8 | 4.3 |
- |
% |
| L'uniformité |
- |
- |
75 |
- |
- |
% |
| Luminance |
L |
- |
- |
300 |
- |
cd/m2 |
