Détails sur le produit:
|
| Type d'affichage: | LCD TFT transflectif | Taille de l'écran: | 2,8 pouces |
|---|---|---|---|
| Résolution: | 240 x 320 pixels | Luminosité: | 300 cd/m² (typique) |
| Rapport de contraste: | 500: 1 | Angle de vision: | 60° toutes directions |
| Interface: | MCU (8/16 bits) et SPI (3/4 fils) | Circuit intégré de pilote: | Le produit doit être présenté sur le marché. |
| Température de fonctionnement.: | -20 ℃ à + 70 ℃ | Rétroéclairage: | 4 LED, éclairées par les bords |
| Alimentation: | VDD 2,4 à 3,3 V, VDDI 1,65 à 3,3 V | Conformité: | Conforme à la réglementation REACH et RoHS |
| Interface tactile: | Résistif à 4 fils (facultatif/personnalisable) | Personnalisation: | Support technique gratuit et conception semi-personnalisée disponible |
| Mettre en évidence: | 2Module d'affichage LCD TFT de 8 pouces,LCD à résolution 240x320 avec SPI,Affichage LCD extérieur ST7789T3 |
||

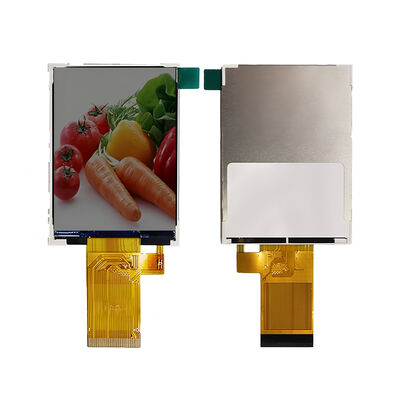

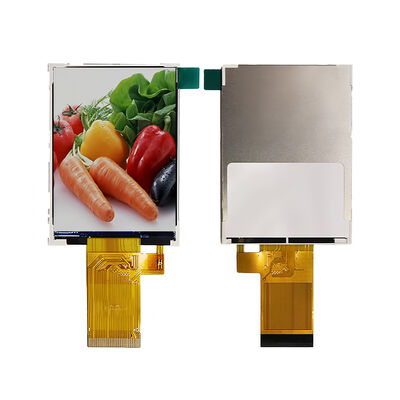

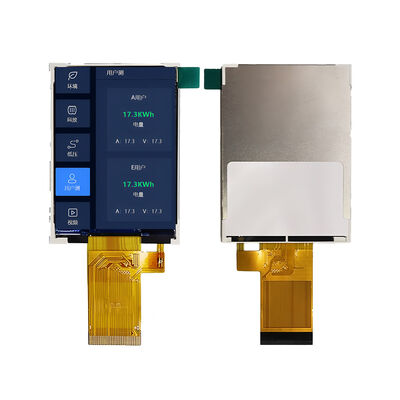

Conçu pour des applications exigeantes: le module LCD TFT transflectif de 2,8 pouces
Chez Saef Technology Limited, nous sommes spécialisés dans le développement de solutions d'affichage haute performance pour les ingénieurs et les concepteurs de systèmes qui ont besoin de fiabilité, de clarté,et la flexibilité dans des environnements difficilesNotre module LCD TFT transflectif de 2,8 pouces (SFTO280PY-7422AN) est conçu pour exceller à la fois dans des environnements extérieurs lumineux et dans des conditions intérieures peu lumineuses, ce qui en fait le choix idéal pour les compteurs portatifs,instruments portables, les HMI industriels et les dispositifs médicaux.
Avec un rétroéclairage de haute luminosité de 300 cd/m2 et une technologie d'affichage transflectrice,ce module assure une excellente lisibilité sous la lumière directe du soleil tout en maintenant un fonctionnement à faible puissance dans des environnements sombresLe rapport de contraste de 500:1 et l'angle de vision large de 60° assurent une qualité visuelle constante sous tous les angles.
Conçu pour une intégration transparente, le module prend en charge à la fois les interfaces MCU parallèles (8/16-bit) et SPI (3/4-wire) de la série 8080.Il offre des temps de réponse rapides (16 ms typiques) et une communication stable pour les applications en temps réel.
Conçu pour fonctionner à -20°C à +70°C et pour être stocké à -30°C à +80°C, cet écran est conçu pour résister à des conditions extrêmes, idéal pour les systèmes extérieurs, automobiles et industriels.
Le rétroéclairage à bord éclairé à 4 LED offre une durée de vie moyenne de 40 000 heures, tandis que le module est soumis à des tests environnementaux rigoureux, y compris les vibrations, l'ESD (contact avec l'air ± 8 kV / ± 4 kV),et le cycle thermique pour assurer la durabilité sur le terrain.
Nous offrons un support technique gratuit et des services de conception semi-personnalisés, y compris l'intégration de panneaux tactiles (RTP/CTP), les options de connecteurs, le réglage du firmware et les adaptations mécaniques.Que vous ayez besoin d'un module déroulant ou d'une solution d'affichage sur mesureNotre équipe d'ingénieurs est là pour vous aider.
Surface d'affichage: 43,2 x 57,6 mm
Le pixel pitch: 0,06 (H) x 0,18 (V) mm
Profondeur de couleur: 262K
L'alimentation électrique: 2,8 V (VCC), 1,8 V (IOVCC)
Les dimensions: 50,0 x 69,2 x 2,3 mm
Poids: optimisé pour les modèles portables
Conformité: RoHS, REACH, ISO 9001:2015, norme ISO 14001:2015
Nous sommes plus qu'un fournisseur, nous sommes votre partenaire technologique d'affichage.
Assistance au niveau des experts: accès direct à notre équipe d'ingénieurs pour les examens de conception, la validation et le dépannage.
Prototypage rapide: des délais courts pour les échantillons et les variantes personnalisées.
Logistique mondiale: expédition fiable vers l'UE, les États-Unis et le monde entier.
Assurance qualité: chaque module est testé selon les normes MIL-STD-105E avec inspection basée sur AQL.
Appareils de mesure et d'essai portatifs
Moniteurs médicaux portables
Panneaux de commande industriels
Navigation extérieure et télématique
L'IoT et les systèmes embarqués
Tableaux de bord automobiles et affichages maritimes
Prêt à intégrer un affichage hautement visible et fiable dans votre prochain projet?
Contactez notre équipe de vente technique pour obtenir des conseils sur les prix, les fiches de données et la conception personnalisée.
Dimensions mécaniques du contour
![]()
Définition du pin d'interface
| Le numéro de code. | Le symbole | Fonction |
| 1 | Le modèle XL | Touchez la ligne gauche. |
| 2 | Les États membres | Touchez le circuit supérieur. |
| 3 | XR | Touchez la ligne de fin droite. |
| 4 | YD | Touchez la ligne inférieure |
| 5 | Le GND | Le sol |
| 6 | CICVC | Appareil électrique 1.8V |
| 7 | Le CCR | L'alimentation électrique est de 2,8 V. |
| 8 | Marque FM | Signal de synchronisation des images |
| 9 | CS | La puce sélectionne la broche d'entrée (faible activité) |
| 10 | Le nombre de points d'intervention | Affichage des données/pin de sélection de commande dans une horloge d'interface en série SPI parallèle |
| 11 | Le numéro de téléphone de l'établissement |
Activation d'écriture dans l'interface parallèle 8080 MCU. Affichage des données/pins de sélection des commandes dans l'interface SPI |
| 12 | RD | Lire activé dans l'interface parallèle 8080 MCU. |
| 13 | Le SDA | Pile d'entrée/sortie de l'interface SPI. |
| 14 | ODD | Pile de sortie de l'interface SPI. |
| 15 | Réinitialiser | Entrée de réinitialisation externe. |
| 16 | Le GND | Le sol |
| 17 à 32 | Le nombre d'étoiles | Bus de données parallèle d'interface MCU. |
| 33 | LEDA | Lumière arrière LED ((Anode) |
| 34 à 36 | LEDK | Lumière arrière à LED (cathode) |
| 37 | N.C. | N.C. |
| 38 | Résultats de l'enquête | Sélectionnez le mode d'interface MCU |
| 39 | Résultats de l'enquête | Sélectionnez le mode d'interface MCU |
| 40 | Résultats | Sélectionnez le mode d'interface MCU |
Classification maximale absolue
| Nom de l'article | Le symbole | Rating | Unité |
| Voltage d'alimentation | VDD | - 0,3 à +4.6 | V |
| Voltage d'alimentation (logique) | VDDI | - 0,3 à +4.6 | V |
| Voltage d'alimentation du pilote | VGH-VGL | -0,3 ~ +30.0 | V |
| Plage de tension d'entrée logique | Numéro de la voiture | -0,3 ~ VDDI + 0.5 | V |
| Plage de tension de sortie logique | VO | -0,3 ~ VDDI + 0.5 | V |
| Plage de température de fonctionnement | Le TOPR | -20 à +70 | °C |
| Plage de température de stockage | TSTG | -30 ~ +80 | °C |
Caractéristiques électriques en courant continu
|
Paramètre |
Le symbole |
Condition |
Spécification |
Unité |
||
| Je suis désolée. | Le type. | Je suis Max. | ||||
| Puissance et tension de fonctionnement | ||||||
| Voltage du système | VDD |
Fonctionnement la tension |
2.4 | 2.75 | 3.3 | V |
| Voltage de fonctionnement de l'interface | VDDI |
Fourniture d'entrée/sortie Voltage |
1.65 | 1.8 | 3.3 | V |
| Le pilote de la porte haute tension | VGH | 12.2 | 14.97 | V | ||
| Le pilote de la porte à basse tension | VGL | - Il y en a 12.5 | - Il y en a 7.16 | V | ||
| Voltage d'alimentation du pilote de porte | Je suis un homme très intelligent. | 19.36 | 27.47 | V | ||
| Entrée / Sortie | ||||||
| Voltage d'entrée logique à haute tension | VIH | 0.7VDDI | VDDI | V | ||
| Voltage d'entrée logique bas | VIL | VSS | 0.3VDDI | V | ||
| Voltage de sortie logique à haute tension | VOH | Pour les appareils à haute fréquence, la fréquence d'entrée est de 0,8 mA. | 0.8VDDI | VDDI | V | |
| Voltage de sortie logique bas | VOL | L'IOL = +1,0 mA | VSS | 0.2VDDI | V | |
| Courant d'entrée logique élevé | IIH | VIN = VDDI | 1 | UA | ||
| Courant d'entrée logique à basse tension | IIL | Numéro VIN = VSS | - Je vous en prie. | UA | ||
| Courant de fuite d'entrée | IIL | Pour les appareils à haute fréquence, la fréquence d'entrée est de 0,8 mA. | - Je ne sais pas.1 | Un point nul.1 | UA | |
| Voltage VCOM | ||||||
| Amplitude du VCOM | VCOM | VSS | V | |||
| Le pilote de source | ||||||
| Plage de sortie de la source | - Je ne sais pas. | Numéro de véhicule | VAP | V | ||
| Voltage de référence gamma (positif) | VAP | 4.45 | 6.4 | V | ||
| Voltage de référence gamma (négatif) | Numéro de véhicule | - Il y en a 4.6 | - Deux fois.65 | V | ||
| Temps de réglage de la sortie de source | Tr | En dessous avec une précision de 99% | 20 | Nous | ||
| Voltage de sortie décalé | Les résultats de l'enquête | 35 | MV | |||
Spécifications optiques
| Nom de l'article | Le symbole | Condition | Je vous en prie. | Le type | Je suis désolé. | Unité | |
| luminance blanche (centre) | Je vous en prie |
Θ=0 Normalement Vue Angle L'indicateur d'alimentation doit être étalonné. |
- Je ne sais pas. | 300 | - Je ne sais pas. | cd/m2 | |
| Temps de réponse | Tr+Tf | - Je ne sais pas. | 16 | - Je ne sais pas. | ms | ||
| Ratio de contraste | Résultats | - Je ne sais pas. | 500 | - Je ne sais pas. | - Je ne sais pas. | ||
|
CouleurChromatisme(CIE1931) |
Blanc | Le | - Je ne sais pas. | 0.301 | - Je ne sais pas. | ||
| Je suis désolé. | - Je ne sais pas. | 0.337 | - Je ne sais pas. | ||||
|
Angle de vue |
Je vous en prie. |
L |
CR ≥ 10 |
- Je ne sais pas. | 60 | - Je ne sais pas. | |
| ΘR | - Je ne sais pas. | 60 | - Je ne sais pas. | ||||
|
Ver |
- Je vous en prie. | - Je ne sais pas. | 60 | - Je ne sais pas. | |||
| ΘD | - Je ne sais pas. | 60 | - Je ne sais pas. | ||||
| Uniformité de la luminosité | Moyenne | Θ = 0 | 80 | 90 | - Je ne sais pas. | % | |
| Gamme de couleur | NTSC | Θ = 0 | - Je ne sais pas. | 55 | - Je ne sais pas. | % | |
| Direction de vue optimale | Transflectif | ||||||
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant LED | Il | - | 60 | 80 | - Je ne sais pas |
| Voltage de la LED | VL | - | 2.8 | 3.2 | V |
| Durée de vie en fonctionnement des LED | Il est temps | 30000 | 40000 | - | Une heure |
