Détails sur le produit:
|
| Produit: | Affichage LCD TFT | Taille de l'écran: | 13,3 pouces (diagonale) |
|---|---|---|---|
| Résolution: | 1920 (H) x 1080 (V) Full HD | Luminosité: | 2000 cd/m² (nits), haute luminosité |
| Interface: | eDP (DisplayPort intégré) – 2 voies | Écran tactile (CTP): | Capacitif Projeté (PCAP), Verre-Verre |
| Température de fonctionnement: | -20°C à +70°C (grande température) | Angle de vision: | 85°/85°/85°/85° (toutes directions) |
| Gamme de couleurs: | 72 % NTSC (typique) | type de panneau: | LCD TFT, normalement noir, IPS |
| Principales applications: | IHM industrielle, dispositifs médicaux, PLV | Conformité: | REACH, RoHS, sans halogène |
| Mettre en évidence: | Module d'affichage LCD TFT 13,3 pouces,interface LCD FHD eDP |
||

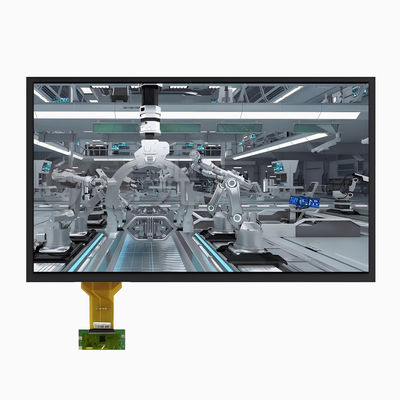

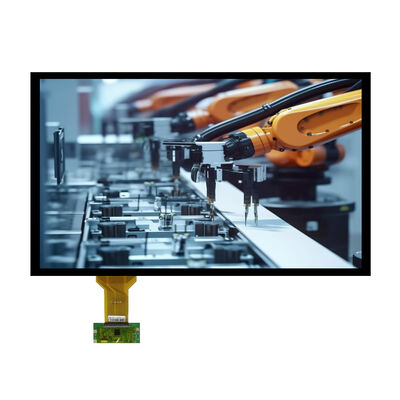

Affichage FHD 13,3 pouces lisible par la lumière du soleil conçu pour les applications extérieures et à haute luminosité ambiante
Saef Technology Limited présente leLe nombre d'heures de travail est calculé en fonction de la fréquence de travail., un module LCD TFT de 13,3 pouces spécialement conçu pour les applications où la visibilité sous la lumière directe du soleil et la robustesse environnementale ne sont pas négociables.Résolution Full HD 1920×1080, et un panneau tactile capacitif projeté intégré avec traitement de surface anti-éblouissement et anti-UV, ce module est la solution d'affichage idéale pour les kiosques extérieurs, la signalisation numérique, les HMI industriels,navigation maritime, et les infrastructures de transport.
Conçu pour résoudre les défis de conception critiques:
Légèreté de la lumière du soleil:À 2000 nits, cet écran maintient une clarté exceptionnelle même sous la lumière directe du soleilLe rapport de contraste de 1000:1 et les grands angles de vision de 89° assurent que le contenu reste lisible de n'importe quelle perspective.
Interface tactile résistante:Le panneau tactile PCAP est doté d'un verre de couverture renforcé chimiquement avec une dureté ≥ 6H, anti-éblouissement (10% de brume) et traitement de surface anti-UV,et reste fonctionnel même dans le brouillard ou avec des gouttelettes d'eau de surfaceLe contrôleur tactile ILI12511 prend en charge le fonctionnement à 3,3 V ou 5 V et les interfaces I2C/USB/UART pour une intégration flexible du système.
Interface eDP haute vitesse:L'interface DisplayPort intégrée fournit une vidéo Full HD à 60 Hz avec une dégradation minimale du signal, prenant en charge les processeurs modernes et les plates-formes FPGAL'interface est conçue pour un fonctionnement en mode DE uniquement avec des fréquences d'horloge allant jusqu'à 147,8 MHz.
Fiabilité de qualité industrielleCertifié pour un fonctionnement de -20°C à +70°C et un stockage de -30°C à +80°C, avec des essais complets de fiabilité incluant le choc thermique, l'humidité, les vibrations et l'ESD (air ±8kV, contact ±4kV).
Spécifications techniques pour la conception du système:
| Paramètre | Valeur |
|---|---|
| Zones actives | 293.76 mm × 165,24 mm |
| La hauteur des pixels | 00,153 mm × 0,153 mm |
| Affichage des couleurs | 16.7M |
| Type de rétroéclairage | LED éclairée au bord, 2 chaînes × 5 LED |
| Voltage du rétroéclairage | 27V 33V (typiquement 30V) |
| Courant de rétroéclairage | 600 mA au total (300 mA par chaîne) |
| Énergie | Pour les appareils de commande électrique, la valeur de l'indicateur de freinage doit être égale ou supérieure à: |
| Interface tactile | I2C / USB / UART (sélectionnable) |
| Voltage au toucher | 3.3V ou 5V (sélectionnable) |
| Résultats de l'enquête | 40,000 heures (éclairage arrière) |
Personnalisation et support technique
Bien que ce module soit livré comme une solution complète d'affichage tactile, Saef offreà l'échelle de l'Unionoptions adaptées à vos besoins précis:
Personnalisation optique:Ajustez la luminosité, le niveau anti-éblouissement ou ajoutez un revêtement anti-empreintes digitales (AF)
Modifications mécaniques:Dimensions de contour sur mesure, longueur du FPC ou positions des trous de montage
Les mises à niveau tactiles:Intégrer différents contrôleurs tactiles ou prendre en charge la fonctionnalité gants-touch
Adaptation de l'interface:Modifier le nombre de voies eDP ou ajouter des options de sortie LVDS
Tuning du micrologiciel:Personnaliser la langue OSD, le moteur de couleur ou les paramètres DCR
Idéal pour:
Signalisation numérique extérieure et kiosques
Affichages de la marine et de la navigation
Systèmes de transport et d'orientation
Panneaux de commande industriels dans des environnements lumineux
Équipement de diagnostic médical (écrans de salle d'opération)
Applications dans le domaine aérospatial
Produits électroniques grand public (jeux, postes de travail créatifs)
Construit pour les environnements les plus difficiles, conçu pour une intégration transparente.
Chez Saef, nous travaillons en partenariat avec des équipes d'ingénieurs, de la conception à la production, fournissant une documentation technique détaillée, des échantillons d'évaluation,et le support de conception réactive pour s'assurer que votre solution d'affichage fonctionne parfaitement sur le terrain.
Dimensions mécaniques
![]()
Écran tactile Dimensions mécaniques
![]()
Notes de crédit maximales absolues
| Paramètre | Le symbole | Je ne sais pas. | - Je vous en prie. | Unité |
| Température de fonctionnement | Le TOP | + 20 | + 70 | °C |
| Température de stockage | TST | - 30 ans | + 80 | °C |
| Humidité ambiante de fonctionnement | Sautez! | - | 90 | Pourcentage de RH |
| Humidité de stockage | Hst | - | 90 | Pourcentage de RH |
| Exigence de dégagement de chaleur | Les autres | 15 | °C | |
Caractéristiques électriques du module LCD TFT
|
Paramètre |
Le symbole | Notes de crédit |
Unité |
||
| Résultats | Type de produit | Maximum | |||
| Voltage d'entrée de l'alimentation | VDD | 3.0 | 3.3 | 3.6 | V |
| Courant d'alimentation | DSI | - | - | - | - Je ne sais pas |
|
Énergie du conducteur LEDVoltage |
Département d'exploitation | 2.7 | 24 | V | |
|
Énergie du conducteur LEDActuel |
Le détecteur de fréquences | 20 |
- |
- Je ne sais pas | |
| Consommation d'énergie par LED | Le PLED | 2.7 | W | ||
| Voltage de seuil d'entrée en marche positive | VIT+ | +100 | MV | ||
| Voltage de seuil d'entrée en mode négatif | Je vous en prie. | - Une centaine | MV | ||
| Tensions de mode commun différentiel d'entrée | Vcom | TBD | V | ||
Caractéristiques des unités de rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
| Voltage d'alimentation | Vf | 27 | 30 | 33 | V | Si = 300 mAX 2 |
| Courant d'alimentation | Si | - | 600 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | 10 uA |
| Dissipation de puissance | Pd | - | 18 | - | W | - |
| Uniformité pour la MPC | - | 80 | - | - | % | Si = 600 mA |
| Durée de vie | - | 40000 | - | - | Il est temps | Si = 600 mA |
| Couleur du rétroéclairage | Blanc | |||||
Spécification de la CTP
| Catégorie | Paramètre | Spécification |
|
Généraux |
La structure | Le verre de couverture + le verre DITO |
| Renforcement des lentilles de couverture | Renforcées chimiquement | |
| Dureté de surface de la lentille de couverture |
≥ 6H (dureté du crayon) |
|
| Taux de transmission de la lumière | ≥ 85% | |
| Température de fonctionnement | -20°C à +70°C, H.R. ≤ 85% | |
| Température de stockage | -30°C à +80°C, ≤ 85% de RH | |
|
Électricité |
Interface | Le système de contrôle de l'équipement |
| IC au toucher | Il s'agit de: | |
| Voltage de l'alimentation électrique (VDD) |
3.3V ou 5V (Sélectionnable) |
|
|
Résistance de l'hôte (SDA/SCL) |
Configurable sur la carte mère |
|
| Environnemental | Conditions de fonctionnement | Fonctionnel dans le brouillard/eau de surface |
|
Surface Propriétés |
Encrée de surface | Anti-UV |
| Traitement de surface | L'éclairage doit être étanche à l'air. | |
| Lamination LCD-TP | OCA (adhésif optique transparent) | |
| Conformité | Normes matérielles | Conforme à la réglementation RoHS et sans halogène |
