Détails sur le produit:
|
| Produit: | 2,4" écran de TFT | Résolution: | 240x320 |
|---|---|---|---|
| Direction de la vue: | IPS, angle de vue complet | écran tactile: | Je ne veux pas |
| interface: | Interface RVB/MCU/SPI | Numéro de broche: | 40 épingles |
| Luminance extérieure: | 1000 cd/m2 (nits) | Durée de vie des LED: | 40, 000 heures |
| Couverture en verre: | personnalisable | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 2.4" TFT à haute luminosité,Affichage à matrice de points 240x320,écran LCD TFT à haute luminosité |
||
À propos de cet article SFTO240PY-7190AN
Nous vous présentons notreAffichage LCD TFT de haute luminosité de 1000 nits et 2,4 poucesAvec une résolution étonnante de 240x320 pixels, cet écran offre des images vives et nettes.s'assurer que votre contenu se démarque même dans des environnements lumineux.
Principales caractéristiques:
Que vous développiez un gadget de consommation, une machine industrielle ou un prototype innovant, notre écran LCD TFT est conçu pour élever votre projet avec sa qualité d'image et sa flexibilité supérieures.Améliorez vos conceptions et captiver votre public avec des graphismes vifs et des performances fiables.
Découvrez le potentiel de notre écran LCD TFT de haute luminosité de 1000 nits dès aujourd'hui!Contactez-nous directement.
Spécifications générales
| Je ne veux pas. | Nom de l'article | Le contenu | Unité |
| 1 | Taille de l'écran | 2.4 pouces (diagonale) | / |
| 2 | Mode d'affichage | Normalement noir/transmissif/anti-éblouissement | / |
| 3 | Direction de vue (œil) | Gratuit | / |
| 4 | Direction d'inversion de l'échelle grise | - | / |
| 5 | Résolution (H*V) | 240 * 320 pixels | / |
| 6 | Taille du module (L*W*H) | 42.72 par 58.50 par 2.15 | mm |
| 7 | Surface active (L*O) | 36.72 fois 48.96 | mm |
| 8 | La mesure de la hauteur de l'écran doit être effectuée en fonction de l'échelle de la couleur. | 0.153 sur 0.153 | mm |
| 9 | Type d'interface | Interface RVB/MCU/SPI | / |
| 10 | Profondeur de couleur | 16.7M | / |
| 11 | Consommation d'énergie du module | TBD | W |
| 12 | Type de rétroéclairage | LED | / |
| 13 | Clé de pilotage | ST7789VI ou compatible | / |
| 14 | Le poids | 12.1 | g |
Dessin extérieur
Définition de l'interface des broches
|
Interface Je ne veux pas. |
Nom |
I/O ou connecter à |
Définition |
| 1 | LEDK | P | Énergie pour le rétroéclairage LED (cathode). |
| 2 | LEDA | P | Énergie pour le rétroéclairage LED ((Anode). |
| 3 | Le GND | P | Le Power Ground. |
| 4 | Résultats de l'enquête | Je suis... | Sélection de l'interface (voir la fiche de données du pilote IC) |
| 5 | Résultats de l'enquête | Je suis... | Sélection de l'interface (voir la fiche de données du pilote IC) |
|
6 |
Résultats |
Je suis... |
Sélection de l'interface (voir la fiche de données du pilote IC) |
| 7 | Le SDA | Résultats | Pile d'entrée de l'interface SPI. |
| 8 | Les États membres | Je suis... | Une horloge à points. |
| 9 | DE | Je suis... | Les données activées. |
| 10 | VSYNC | Je suis... | Entrée de synchronisation verticale |
| 11 | HSYNC | Je suis... | Entrée de synchronisation horizontale |
| 12 | Le CCR | P | Énergie électrique |
| 13 | Réinitialiser | Je suis... | Réinitialisez le signal. |
| 14 | Le GND | P | Le Power Ground. |
| 15 à 32 | Le numéro de série est le numéro de série. | Résultats | Le bus de données (DB17-DB0). |
| 33 | RD | Je suis... | Interface RGB. Veuillez fixer cette broche à VDDI ou DGND. |
| 34 | WR | Je suis... | Interface RGB. Veuillez fixer cette broche à VDDI ou DGND. |
| 35 | RS | Je suis... | Interface RGB. Horloge d'interface série. |
| 36 | CS | Je suis... | Une épingle de sélection de puce. |
| 37 | Le numéro de série est le suivant: | - | N.C. |
| 38 | YD ((NC) | - | N.C. |
| 39 | XL ((NC) | - | N.C. |
| 40 | Les États membres | - | N.C. |
Limite absolue maximale
| Nom de l'article | Le symbole | - Je ne sais pas. | Je suis désolée. | Unité |
| Voltage d'entrée d'alimentation pour TFT | VDD | - Je ne sais pas.3 | 4.6 | V |
| Courant de rétroéclairage (température normale) | L'ILED | - | 100 | - Je ne sais pas |
| Température de fonctionnement | Au sommet | - 20 ans. | + 70 | °C |
| Température de stockage | Tst | - 30 ans | + 80 | °C |
| Humidité | RH | - | 90% (max 60 °C) | RH |
Les caractéristiques du courant continu (VDD=2,8V,Ta=25,C)
| Nom de l'article | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Voltage d'entrée de l'alimentation | Le CCR | 2.4 | 2.8 | 3.6 | V |
| Voltage logique d'entrée/sortie | VDDIO | - | 1.8 | - | V |
| Niveau de tension d'entrée "H" | VIH | 0.7VDDIO | - | VDDIO | V |
| Niveau de tension d'entrée "L" | VIL | VSS | - | 0.3VDDIO | V |
| Courant d'alimentation | IVDD | - | 9 | - | - Je ne sais pas |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité | Nom de l'entreprise |
| Voltage avant LED | VF | 5.6 | 6 | 6.8 | V | |
| Courant avant LED | Si | - | 80 | - | - Je ne sais pas | Si = 20*4mA |
| Consommation de puissance LED | Le PLED | - | 0.48 | - | W | Note n° 1 |
| Nombre de LED | - | 4 | Le PCS | |||
| Mode de connexion | - | 4 parallèles | / | |||
| Durée de vie des LED | - | 40000 | - | - | Heures | Note 2 |
Caractéristiques optiques
| Nom de l'article | Le symbole | Condition | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Temps de réponse | Tr+ Tf |
- |
- | 35 | 45 | ms |
| Ratio de contraste | Cr | 500 | 750 | - | - | |
|
Surface luminance |
Je vous en prie | θ = 0° | 800 | 1000 | - | cd/m2 |
| Uniformité de luminance | Je suis là. | θ = 0° | 75 | 80 | - | % |
| NTSC | - | θ = 0° | - | 50 | - | % |
|
Angle de vue |
θ |
7 = 90° | 70 | 80 | - | dé |
| 7 = 270° | 70 | 80 | - | dé | ||
| 7 = 0° | 70 | 80 | - | dé | ||
| 7 = 180° | 70 | 80 | - | dé |

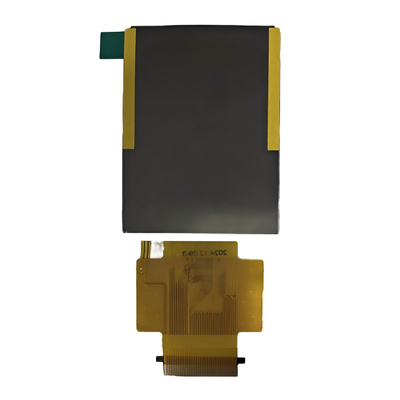

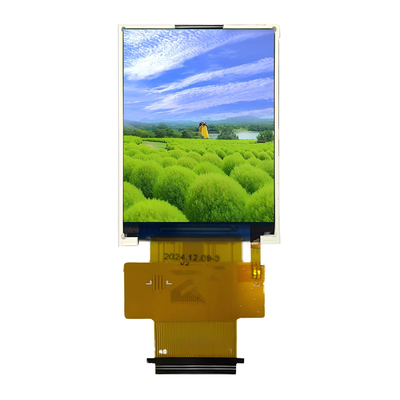

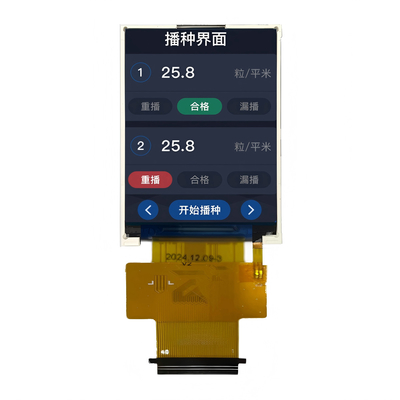

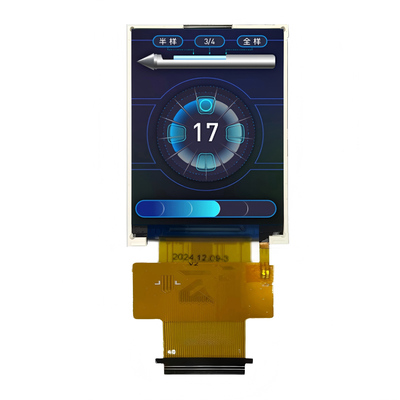

ProduitLes images
