Détails sur le produit:
|
| Produit: | 2,8 pouces TFT LCD | Résolution: | 240 x 320 |
|---|---|---|---|
| Couleur: | 262K | écran tactile: | Écran tactile résistif |
| interface: | MCU, RGB | Direction de la vue: | IPS, tous les angles de vue |
| Clé de pilotage: | Le montant de la subvention est fixé à la valeur de la subvention. | Connexion: | ZIF |
| Luminance extérieure: | 1000 cd/m2 (nits) | Numéro de broche: | 50 épingles |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 240 x 320 points TFT haute luminosité,Affichage LCD TFT de 240 x 320 points,2.8 pouces TFT haute luminosité |
||
À propos de cet article SFTO280TZ-7214AT
Saef Technology est ravie de vous présenter notre dernière innovation en technologie d'affichage: le LCD TFT haute luminosité de 2,8 pouces de 1000 nits.Si vous concevez pour des applications extérieures ou si vous avez besoin d'un écran clair et dynamique pour votre appareil, cet écran offre des performances et une fiabilité imbattables.
Brillance exceptionnelle:Avec un niveau de luminosité impressionnant de 1000 nits, cet écran garantit que le contenu est visible même en plein soleil, ce qui le rend idéal pour les environnements extérieurs et à haute luminosité ambiante.
Taille compacte:Mesurant seulement 2,8 pouces, cet écran est un excellent équilibre entre portabilité et facilité d'utilisation, s'intégrant parfaitement dans une variété d'appareils compacts.
Résolution élevée:La résolution de 240 x 320 pixels garantit des visuels nets et clairs, permettant des graphiques et du texte détaillés, améliorant l'expérience utilisateur.
Technologie IPS:Utilisant la technologie In-Plane Switching (IPS), l'écran offre de larges angles de vision et une reproduction des couleurs précise, garantissant que les images et les vidéos sont magnifiques sous n'importe quel angle.
Interface polyvalente:Équipé à la fois d'interfaces MCU et RGB, cet écran est très adaptable, ce qui le rend facile à intégrer dans une gamme d'applications de microcontrôleurs et de systèmes existants.
Efficacité énergétiqueConçu avec une efficacité à l'esprit, l'écran équilibre la luminosité et la consommation d'énergie, ce qui contribue à prolonger la durée de vie de la batterie des appareils portables.
Amélioration de la visibilitéParfait pour les applications dans des environnements lumineux, tels que les kiosques extérieurs, les appareils portables et les écrans automobiles.
Utilisateur convivialLa haute résolution et les couleurs vives améliorent l'expérience globale de l'utilisateur, ce qui facilite la lecture et l'interaction avec l'écran.
Intégration facile:Grâce aux options de double interface, les développeurs peuvent facilement connecter l'écran à divers microcontrôleurs et systèmes, réduisant la complexité de la conception et le temps de commercialisation.
Durée de vie:Construit pour résister aux exigences de diverses applications, assurant une longévité et des performances constantes au fil du temps.
L'écran LCD TFT de 2,8 pouces de haute luminosité 1000nits est la solution ultime pour les professionnels à la recherche d'un écran puissant, polyvalent et performant.Élevez vos appareils avec une luminosité et une clarté inégalées, et répondent à une variété d'applications allant des industries à l'électronique grand public.
Pour plus d'informations, des échantillons ou pour discuter de vos besoins spécifiques, veuillez nous contacter.
Caractéristiques
| Informations générales | Spécification | Unité |
| Panneau principal | ||
| Zone d'affichage (AA) | 43.2 ((H) * 57.6 ((V) (2.8 pouces)) | mm |
| Élément de pilote | matrice active TFT a-Si | - |
| Affichage des couleurs | 262K | couleurs |
| Nombre de pixels | 240 ((RGB) * 320 | points |
| La hauteur des pixels | 0.180 ((H) *0.180 ((V) | mm |
| Angle de vue | Tout | heure |
| Le moteur IC | Le montant de la subvention est fixé à la valeur de la subvention. | - |
| Disposition des pixels de couleur | bande verticale RVB | |
| Mode d'affichage | Transmissif/ normalement noir | - |
| Température de fonctionnement | -20 ¢ + 70 | °C |
| Température de stockage | -30 ¢ + 80 | °C |
Informations mécaniques
| Nom de l'article | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité | Nom de l'entreprise | |
| Taille du module | L'écart entre les deux positions est supérieur à: | - | 50.00 | - | mm | ± 0.2 |
| La valeur de l'échantillon est la valeur de l'échantillon. | - | 69.20 | - | mm | ± 0.2 | |
| Profondeur (D) | - | 3.99 | - | mm | ± 0.2 | |
| Le poids | - | TBD | - | g | - | |
Dimensions extérieures
Définition du pin d'interface
| Nom de code. | Le symbole | Le niveau | Fonction |
| 1 | LEDK | L | Lumière de fond |
| 2 à 5 | LEDA | H est | RétrécissementA |
| 6 | Résultats de l'enquête | H/L | Sélectionnez le mode d'interface MCU |
| 7 | Résultats de l'enquête | H/L | |
| 8 | Résultats | H/L | |
| 9 | Résultats de l'enquête | H/L | |
| 10 | Résolu | H/L | Pinceau de réinitialisation du matériel |
| 11 | VSYNC | H/L | Signal d'entrée de synchronisation verticale (frame) pour la couleur RVB |
| 12 | HSYNC | H/L | Signal d'entrée de synchronisation horizontale (linéaire) pour la couleur RVB |
| 13 | Les États membres | H/L | Signal d'horloge en points pour le fonctionnement de l'interface RGB. |
| 14 | ÉNABLE | H/L | Signal d'activation des données pour le fonctionnement de l'interface RVB. |
| 15 à 32 | D17-DB0 | H/L | Bus de données |
| 33 | Résistance à la corrosion | H/L | Pile de sortie de l'interface SPI. |
| 34 | Le SDA | H/L | Pile d'entrée de l'interface SPI. |
| 35 | RD | H/L | Lire activer la broche d'horloge |
| 36 | RR-RS | H/L | Un signal de sélection de registre |
| 37 | RS-SCL | H/L | Écrire activer la broche d'entrée d'horloge |
| 38 | CS | H/L | Choisissez une broche d'entrée |
| 39 | TE | H/L | Sortie d'effet de déchirure |
| 40 | CICVC | H est | Énergie électrique ((1,8 V) |
| 41 | CICVC | H est | L'alimentation électrique ((2.8-3.3V) |
| 42 | C.I.V. | H est | L'alimentation électrique ((2.8-3.3V) |
| 43 | Le GND | L | Le sol |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | Pour les produits: | / | / |
| 47 | Les États membres | / | / |
| 48 | Le GND | L | Le sol |
| 49 | Le GND | L | Le sol |
| 50 | Le GND | L | Le sol |
Notes de crédit maximales absolues
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
|
| - Je vous en prie. | Je suis désolée. | |||
| Voltage d'alimentation pour le circuit logique | CICVC | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation pour un circuit analogique | C.I.V. | - Je ne sais pas.3 | 4.6 | V |
Conditions de fonctionnement
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | Je suis désolée. | ||||
| Énergie | Le CCR | 2.7 | 2.8 | 3.3 | V | |
| Énergie | CICVC | 1.7 | 1.8 | 3.3 | V | |
| Mode normal Consommation en courant | Le C.I.C. | - | 12 | - | - Je ne sais pas | VCC = 2,8 V |
| Porte TFT mise en tension | VGH | 15 | V | |||
| Port TFT hors tension | VGL | - Il y en a 7.5 | - | V | ||
Unité de rétroéclairage (GND=0V)
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | Je suis désolée. | ||||
| Voltage d'alimentation à l'avant | Vf | 2.8 | - | 3.4 | V | |
| Offre à terme Courant | Si | - | 120 | - | - Je ne sais pas | |
| Luminance de la LCM | LV | 900 | 1000 | - | cd/m2 | Le débit de l'électricité doit être supérieur à: |
| L'uniformité | / | 80 | % | - | ||

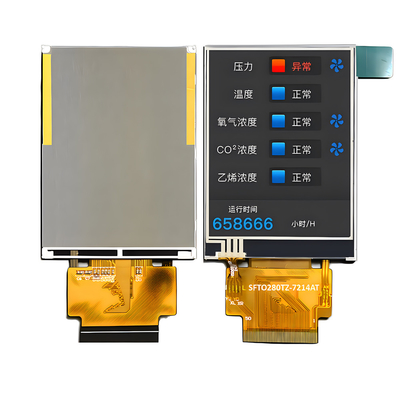

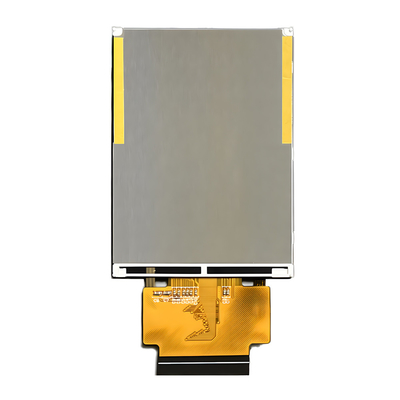

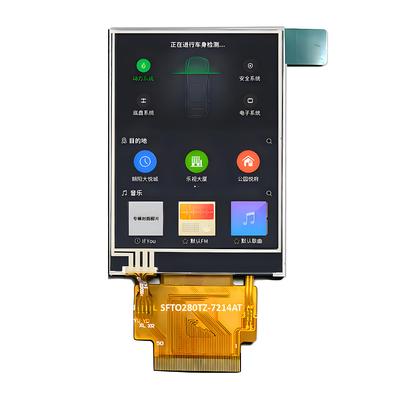

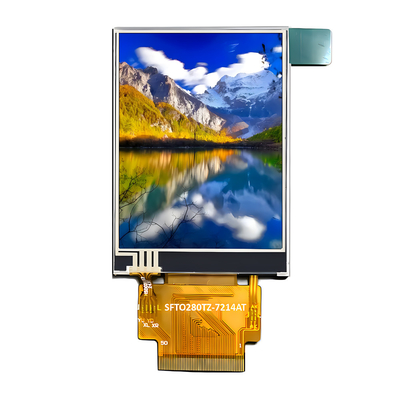

Image du produit
