Détails sur le produit:
|
| Produit: | 3Affichage TFT circulaire de 0,6 pouce | Résolution: | 544 (RGB) x 506 points |
|---|---|---|---|
| Luminance extérieure: | 1000 cd/m2 (nits) | écran tactile: | Aucun contact (PCAP facultatif) |
| Direction de la vue: | Plein angle de visualisation d'IPS | Clé de pilotage: | ST72566 |
| Numéro de broche: | 30 épingles | Connexion: | ZIF |
| interface: | LVDS | Durée de vie des LED: | 40, 000 heures |
| Dessus :: | -30°C à +85°C | Je vous en prie.: | -30°C à +85°C |
| Zones actives: | 89.76 ((W) x83.49 ((H) mm | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Intense luminosité TFT LCD,Affichage IPS rond à 544 x 506 points,3.6 pouces TFT haute luminosité |
||
À propos de cet article: SFTO360XC-7072AN
Nous vous présentons notre dernière innovation: l'écran LCD TFT haute luminosité de 3,6 pouces avec une résolution de 544 x 506 points.Cet écran IPS rond est conçu pour offrir des visuels époustouflants et des performances supérieures dans une variété de conditions d'éclairage.
Principales caractéristiques:
Résultats de haute luminosité (1000 nits):
Taille compacte (3,6 pouces):
Technologie IPS:
Résolution (544 x 506 points):
L'interface du système LVDS:
Les avantages:
Une expérience utilisateur améliorée:
Applications polyvalentes:
Des performances robustes:
Applications:
Affichage automobile:
Technologie portable:
Équipement industriel:
Conclusion:
L'affichage LCD TFT haute luminosité 1000nits de 3,6 pouces combine une technologie de pointe avec une conception pratique pour répondre aux exigences des applications modernes.Améliorez votre offre de produits avec cette solution d'affichage exceptionnelle qui offre une luminosité inégalée, la clarté et la polyvalence.
Pour plus d'informations, spécifications techniques, ou pour passer une commande, veuillez nous contacter directement.
| Caractéristique | Les spécifications |
| Type LCD | 3.6 pouces |
| Résolution (H*V) | 544* ((RGB) * 506 |
| Type de technologie | TFT a-Si |
| Configuration des pixels | RGB bande verticale |
| Normalement blanc | Normalement noir |
| Direction de la vue | Tout |
| Les dimensions du contour (W x H x T) (mm) | 98.88 fois 94.12 fois 7.79 |
| Zone active (mm) | 83.49 par 89.76 |
| Avec / sans écran tactile | Sans |
| Type de connecteur de correspondance | 0.5 pitch 30 épingles |
| Type de rétroéclairage | LED |
| Poids (g) | TBD |
| Interface | LVDS |
| Nombre de couleurs | 16.7M |
| Clé de pilotage | Le nombre de personnes concernées est déterminé par le règlement (CE) no 1224/2009. |
Dimensions extérieures
Définition du code PIN d'interface
| Je ne veux pas. | Nom PIN | Définition |
| 1 | Une | Puissance de la rétroéclairage LED |
| 2 | Le K. | Lumière arrière LED au sol |
| 3 | Le système de détection de l'émission | Entrée de données différentielles négatives du SVDL |
| 4 | Le système de détection de l'émission | Entrée de données de différentiel LVDS positive |
| 5 | Le GND | Le sol |
| 6 | Le système de détection de la pollution | Entrée de données différentielles négatives du SVDL |
| 7 | Le système de détection de la pollution | Entrée de données de différentiel LVDS positive |
| 8 | Le GND | Le sol |
| 9 | Le système de détection de l'émission de CO2 est utilisé. | Entrée de l'horloge avec différentiel LVDS négatif |
| 10 | Le système d'aérodromes est utilisé. | Entrée d'horloge différentielle LVDS positive |
| 11 | Le GND | Le sol |
| 12 | Le système de détection de l'émission de CO2 | Entrée de données différentielles négatives du SVDL |
| 13 | Le système de détection de la pollution | Entrée de données de différentiel LVDS positive |
| 14 | Le GND | Le sol |
| 15 | Le système de contrôle de la fréquence | Entrée de données différentielles négatives du SVDL |
| 16 | Le système de contrôle de la fréquence de l'appareil | Les données de différentiel LVDS positives |
| 17 | Le GND | Le sol |
| 18 à 19 | Pour les appareils de type I, la valeur de l'indicateur doit être égale ou supérieure à: | Une source d'alimentation pour le circuit d'alimentation logique et d'entrée/sortie. |
| 20 | Le BIST | Autotest intégré |
| 21 | Le SDA | Signal d'entrée/sortie en série en mode interface en série |
| 22 | LCI | Dans Serial Interface, cela est utilisé comme SCL. |
| 23 | Le code STBYB | Commande en mode veille H: fonctionnement normal;L:affichage désactivé |
| 24 | RST | Pince à réinitialiser 3,3 V |
| 25 | CS | Pin de sélection de puce |
| 26 | AVDD/NC | AVDD/NC |
| 27 | Le GND | Le sol |
| 28 | VDD-3,3 V | L'alimentation électrique ((3.3V) |
| 29 | VDD-3,3 V | L'alimentation électrique ((3.3V) |
| 30 | VCOM/NC | Voltage commun/NC |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 3.0 à 3.6 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 30 à 85 | C |
| Température de stockage | Tstg | - 30 à 85 | C |
Caractéristiques électriques en courant continu
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage de puissance | VDD | 3.0 | 3.3 | 3.6 | V |
| Logique d'entrée haute tension | VIH | 0.7VDD | - | VDD | V |
| Logique d'entrée basse tension | VIL | 0 | - | 0.3VDD | V |
Unité de rétroéclairageCaractéristiques
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant vers l' avant | Si | - Je ne sais pas. | 180 | - Je ne sais pas. | - Je ne sais pas |
| Voltage avant | VF | 13.5 | 14 | 16 | V |
| Mode de connexion | - | - Je ne sais pas. | 5S4P | - Je ne sais pas. | |
| Numéro de LED | / | 20 | pièces | ||
| Durée de vie des LED | 40000 | 50000 | Heures |

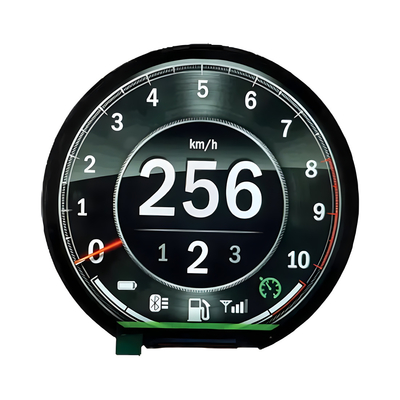

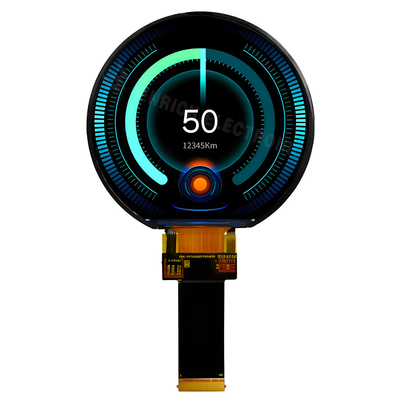

Image du produit
