Détails sur le produit:
|
| Produit: | LCD TFT circulaire de 4 pouces | Résolution: | 720x720 |
|---|---|---|---|
| interface: | MIPI à quatre voies | écran tactile: | Non, le CTP est facultatif |
| Direction de la vue: | IPS (80/80/80/80) | Numéro de broche: | 30 épingles |
| Taille du module: | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) | Zones actives: | 101.52 (mm) Diamètre |
| Luminance extérieure: | 1000 cd/m2 (nits) | Température de fonctionnement.: | -30°C à +85°C |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la norme Rohs & Reach |
| Mettre en évidence: | Affichage LCD TFT de 720x720 points,Affichage LCD TFT rond de 4 pouces,Affichage TFT à haute luminosité de 1000 nits |
||
**Télécharger la fiche de données**
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
À propos de cet article SFTO400XC-7095A3N
Nous vous présentons notre dernière innovation dans la technologie d'affichage: le LCD TFT rond de haute luminosité de 1000 Nits de 4 pouces.cet écran assure des visuels cristallins et des couleurs vives qui se démarquent dans n'importe quel environnement.
Les principales caractéristiques sont les suivantes:
Brillance exceptionnelle: avec un niveau de luminosité de 1000 nits, cet écran est conçu pour une excellente visibilité même dans des conditions lumineuses extérieures, ce qui garantit que votre contenu est toujours clairement visible.
Conception compacte: Le facteur de forme rond de 4 pouces le rend idéal pour une variété d'applications, des tableaux de bord automobiles aux appareils portables et aux machines industrielles,fournir des options d'intégration polyvalentes.
Haute résolution: la résolution en points 720x720 offre des images nettes et des graphismes détaillés, ce qui la rend parfaite pour les applications où la clarté est primordiale.
Interface MIPI à 4 voies: L'interface MIPI à 4 voies offre une transmission de données à grande vitesse, assurant une performance et une réactivité fluides, ce qui est essentiel pour les applications de contenu dynamique.
Que vous cherchiez à améliorer l'électronique grand public, à améliorer les interfaces utilisateur ou à créer des expériences immersives, notre écran LCD TFT à haute luminosité de 1000 nits offre la solution idéale.Élevez vos projets avec cette technologie d'affichage avancée, le choix idéal pour les applications professionnelles et personnelles.
Caractéristiques
| Caractéristique | Les spécifications |
| Type LCD | 4.0 pouces |
| Résolution (H*V) | 720 ((RGB) * 720 |
| Type de technologie | TFT a-Si |
| Configuration des pixels | RGB bande verticale |
| Mode d'affichage | IPS/transmisseur/normalement noir |
| Direction de la vue | Tout |
| Direction d'inversion de l'échelle grise | - Je ne sais pas. |
| Les dimensions du contour (W x H x T) (mm) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Zone active (mm) | 101.52 (H) * 101.52 ((V) |
| Avec / sans écran tactile | Sans CTP, facultatif |
| Type de connecteur de correspondance | 0.5 épingle 30 |
| Type de rétroéclairage | LED blanche |
| Poids (g) | TBD |
| Interface | MIPI 4Lane |
| Nombre de couleurs | 16.7M |
| Clé de pilotage | Le numéro FL7707 |
| CTP IC |
Dessin de contour mécanique
Définition du pin d'interface
| Je ne veux pas. | Le code PIN | Définition |
| 1 | LEDA | Anode à LED |
| 2 | L'éclairage | Cathode à LED |
| 3 | LEDK2 | Cathode à LED |
| 4 | C.I.V. | Énergie de 2,8 à 3,3 V |
| 5 | CICVC | Énergie de 1,8 V à 2,0 V |
| 6 | Réinitialiser | Les signaux de réinitialisation du LCM |
| 7 | TE | Sortie d'effet de déchirure |
| 8 | PWM | La sortie de fréquence PWM pour le contrôle du pilote LCD. |
| 9 | Le GND | Le sol |
| 10 | D0P | Les signaux de données DSI-D0+ |
| 11 | Nom de l'entreprise | Signal de données DSI-D0 |
| 12 | Le GND | Le sol |
| 13 | D1P | Les signaux de données DSI-D1+ |
| 14 | D1N | DSI-D1 - signaux de données |
| 15 | Le GND | Le sol |
| 16 | Le CLKP | DSI-Horloge+ |
| 17 | Nombre de personnes | - Je suis en train de lire. |
| 18 | Le GND | Le sol |
| 19 | D2P | Les signaux de données DSI-D2+ |
| 20 | D2N | Signal de données DSI-D2 |
| 21 | Le GND | Le sol |
| 22 | D3P | Signal de données DSI-D3+ |
| 23 | D3N | DSI-D4 - signaux de données |
| 24 | Le GND | Le sol |
| 25 | TP_INT | Appuyez sur Interrompre |
| 26 | TP_SDA | Signal de données IIC tactile |
| 27 | TP_SCL | Toucher le signal de l'horloge IIC |
| 28 | TP_RESET | Touchez le signal de réinitialisation |
| 29 | TP_VCI | Appuyez sur l'alimentation |
| 30 | TP_IOVCC | Appuyez sur l'alimentation |
|
Nom de l'article |
Le symbole |
Valeur |
Unité |
|
Voltage d'alimentation pour logique |
VDD |
0.3 à 3.6 |
V |
|
Voltage d'entrée |
Le vin |
VDD + 0.3 |
V |
|
Température de fonctionnement |
- Je vous en prie. |
- 30 à 80 |
°C |
|
Température de stockage |
Tstg |
- 30 à 80 |
°C |
Caractéristiques électriques
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
Condition d'essai |
|
Voltage de fonctionnement |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Courant d'alimentation |
DSI |
- |
- |
30 |
- Je ne sais pas |
VDD = 2,8 V, Ta = 25 °C |
|
Voltage d'entrée |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Courant de fuite d'entrée |
IIL |
- Une.0 |
- |
1.0 |
- Je ne sais pas |
VIN = VDD ou VSS |
Réflecteurs de conduite
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
|
Courant vers l' avant |
Si |
- Je ne sais pas. |
180 |
- |
- Je ne sais pas |
|
Voltage avant |
VF |
14 |
15 |
16.3 |
V |
|
Mode de connexion |
P |
- Je ne sais pas. |
5S2P |
- Je ne sais pas. |
|
|
Numéro de LED |
/ |
|
10 |
|
pièces |
|
Durée de vie des LED |
|
40000 |
50000 |
|
heures |
Caractéristiques optiques
|
Nom de l'article |
Le symbole |
Condition |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
|
Les angles de vue |
θT |
Le CR ¥10 |
|
85 |
- |
Diplôme |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Ratio de contraste |
Résultats |
θ = 0° |
800 |
1000 |
- |
- |
|
Temps de réponse |
Tonne |
25°C |
- |
25 |
35 |
ms |
|
Le TOFF |
||||||
|
L'uniformité |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminance |
L |
- |
850 |
1000 |
- |
cd/m2 |

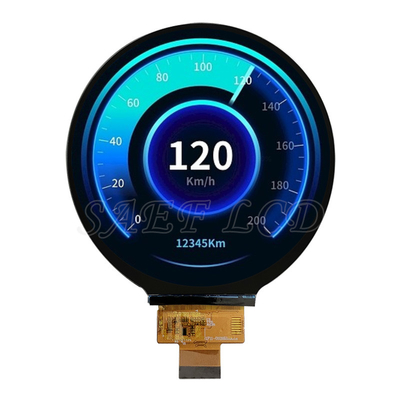

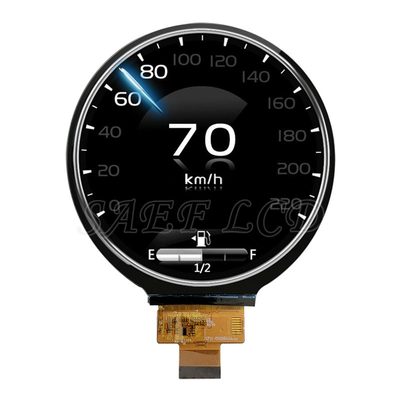

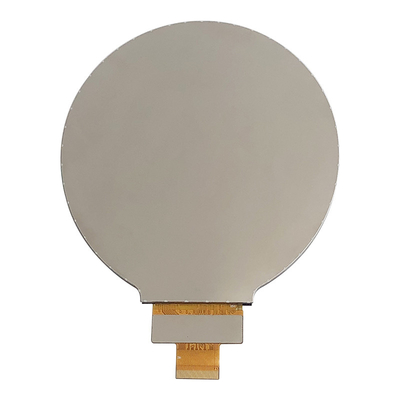

Image du produit
