Détails sur le produit:
|
| Mots clés: | Affichage LCD TFT 12,1 pouces | Résolution: | 1024*768 pixels |
|---|---|---|---|
| Zones actives: | 245.76*184.32mm | Interface ACL: | LVDS |
| écran tactile: | Aucun contact (PCAP facultatif) | Luminance extérieure: | 1000 cd/m2 |
| Température de fonctionnement.: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Type d'écran: | Angles de vision complets du système IPS | Ratio de contraste: | 1000 |
| Afficher la couleur: | 16,7 M | Durée de vie des LED: | 40, 000 heures |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | affichage de TFT LCD de 12,1 pouces,Affichage LCD TFT 1024*768 |
||
Affichage LCD IPS TFT de 12,1 pouces
Améliorez votre expérience visuelle avec notre12Affichage LCD IPS TFT de haute luminosité de 0,1 pouceConçu à la fois pour la clarté et la performance, cet écran offre une luminosité remarquable de1 000 nits, assurant des images vives même dans des environnements lumineux.1024 x 768 pixels, chaque détail prend vie, ce qui le rend idéal pour diverses applications, y compris le contrôle industriel, les dispositifs médicaux et la signalisation extérieure.
Principales caractéristiques:
Les spécifications:
Améliorez votre équipement avec notre High Brightness12Affichage LCD IPS TFT de 1 pouceSi vous développez des outils de diagnostic avancés ou si vous cherchez à améliorer les affichages de vos produits,cet écran LCD répond à vos besoins en fiabilité et en qualité.
Commandez tout de suite!Donnez vie à vos projets avec des visuels et des couleurs vives aujourd'hui!
Caractéristiques
| Titre | Contenu | Unité |
| Type de écran LCD | TFT / Transmissif / Normalement noir | |
| Taille | 12.1 | Dans. |
| Angle de vue | Le rapport de l'exécutif | |
| Mode d'affichage | Nominalement noir | |
| L'écran LCD (W × H) | 260.48 × 204 × 7. Je vous en prie.2 | mm |
| Surfaces actives (W × H) | 245.76 x 184. Je ne sais pas.32 | mm |
| La hauteur des points (W × H) | 00,08 fois 0.08 | mm |
| Nombre de points (pixels) | 1024 (RGB) × 768 | |
| Point blanc (x,y) (sous lumière C) | X: 0.305, y: 0,347 (Typ.) | |
| Temps de réponse | ≤ 35 | ms |
| La luminance du LCD | 1000 (typique) | cd/m2 |
| Ratio de contraste | 10001 (type) | |
| Type d'interface | LVDS | |
| Profondeur de couleur | 256K / 16.7M | |
| Disposition des pixels | Faisceau RVB | |
| Traitement de surface | AG | |
| Température de fonctionnement | - 20 à 70 | °C |
| Température de stockage | -30 à 80 | °C |
Dimensions extérieures
Notes de crédit maximales absolues
| Paramètre | Le symbole | Résultats | Maximum | Unité |
| Voltage de l'alimentation électrique | VDD | - Je ne sais pas.3 | 3.8 | V |
| Le système de mesure de la température | - Je ne sais pas.3 | 25 | V | |
| Température de fonctionnement | Le TOP | - 20 ans. | 70 | °C |
| Température de stockage | TST | - 30 ans | 80 | °C |
Spécifications du rétroéclairage
| Titre | Le symbole | Les valeurs | Unité | Les États membres | ||
| Je suis désolée. | Le type. | Je suis Max. | ||||
| Puissance de sortie | LED+ | 23 | 24 | 25 | V | Le système d'éclairage doit être équipé d'un écran LED. |
| 35 | 36 | 37 | V | Le facteur d'alimentation doit être supérieur ou égal à: | ||
| courant de sortie | Il est possible d'utiliser des lampes LED1 à LED4. | 44.55 | 45 | 45.45 | - Je ne sais pas |
Total de 180 mA (type) (45 mA x 4 canaux) |
Caractéristiques optiques
| Titre | SYM | Condition | Résultats | Type de produit | Maximum | Unité | |
|
Plage d'angle de vision |
θ |
′ = 90° | 85 | 89 | - | dé | |
| ′ = 270° | 85 | 89 | - | dé | |||
| ️ = 0° | 85 | 89 | - | dé | |||
| = 180° | 85 | 89 | - | dé | |||
|
Couleur Chromatisme (CIE1931) |
Blanc |
x |
X=0, Y=0 R=G=B=255 échelle de gris |
- Je ne sais pas.02 |
0.305 |
Un point nul.02 |
- |
| y | 0.347 | ||||||
| Transmission au centre | T% | 5.06 | 5.62 | - | % | ||
| Temps de réponse | Tr+Tf | - | 25 | 35 | ms | ||
| Ratio de contraste | Cr | 700 | 1000 | - | - | ||
| Temps de réponse | Tr+Tf | x = 0, Y = 0 | - | 25 | 35 | ms | |
Définition du pin d'interface
| Je ne veux pas. | Le symbole | Définition |
| 1 | RX3+ | Les données de détection sont fournies par le système de mesure de l'échantillonnage. |
| 2 | RX3- | En fonction de la fréquence d'émission, la fréquence d'émission est calculée en fonction de la fréquence d'émission de l'échantillon. |
|
3 |
Le BIST |
Opération normale/sélection de modèle BIST BIST=0: fonctionnement normal BIST=1: mode BIST |
|
4 |
SEL68 |
LVDS 6/8 bits contrôle de la fonction de sélection, SEL68=1: les données d'entrée LVDS sont de 6 bits SEL68=0: les données d'entrée LVDS sont de 8 bits |
| 5 | Le GND | Le sol |
| 6 | RXC+ | Entrée différentielle d'horloge (positive) |
| 7 | RXC - | Entrée différentielle d'horloge (négative) |
| 8 | Le GND | Le sol |
| 9 | RX2+ | En fonction de la fréquence de l'écoulement, la fréquence de l'écoulement doit être supérieure ou égale à la fréquence d'écoulement. |
| 10 | RX2- | Les données de commande différentielle, CH2 (négatif) |
| 11 | Le GND | Le sol |
| 12 | RX1+ | Les données de détection de la différence, CH1 (positive) |
| 13 | RX1- | Les données de détection sont fournies par le système d'évaluation de l'état de l'environnement. |
| 14 | Le GND | Le sol |
| 15 | RX0+ | Les données de détection sont fournies par le système de mesure de l'échantillon. |
| 16 | RX0- | Les données de détection sont fournies par le système de détection de l'échantillon. |
|
17 |
réLR |
Contrôle d'affichage gauche ou droit LR=1: gauche-->droite LR=0: à droite --> à gauche |
|
18 |
reUD |
Contrôle d'affichage vers le haut ou vers le bas LR=1: vers le haut-->vers le bas LR=0: vers le bas --> vers le haut |
| 19 | VDD | Énergie 3.3V |
| 20 | VDD | Énergie 3.3V |

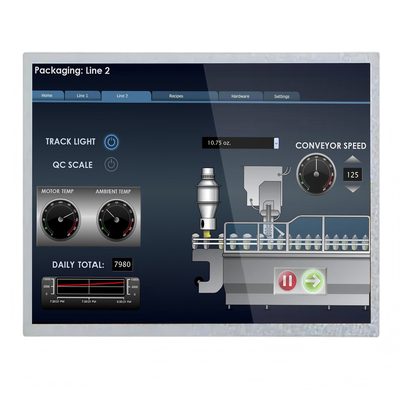

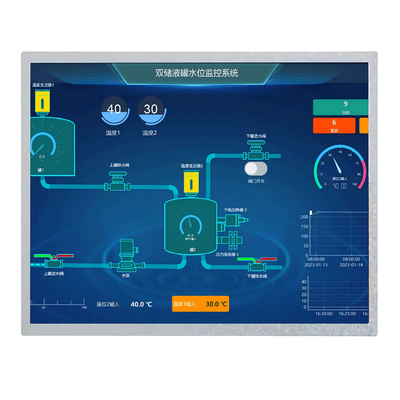

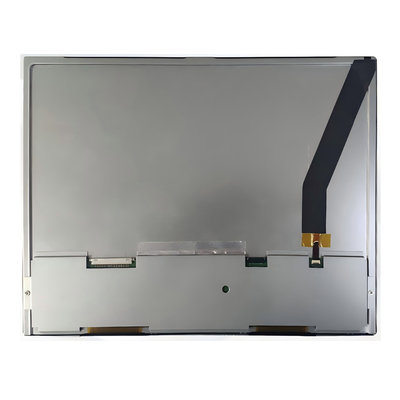

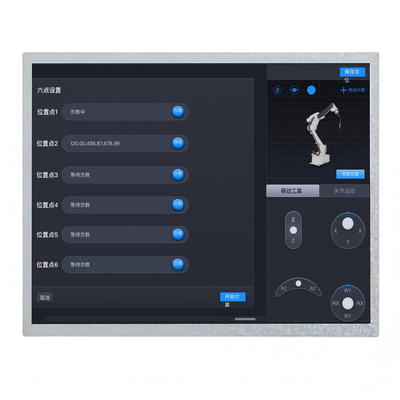

Image du produit
