Détails sur le produit:
|
| Mots clés: | 6.86 pouces TFT à barres | Résolution: | 1280x480 |
|---|---|---|---|
| interface: | MIPI | Clé de pilotage: | Le numéro FL7707 |
| Luminance extérieure: | 800 cd/m2 | écran tactile: | écran tactile capacitif |
| Direction de la vue: | IPS, tous les angles de vue | Durée de vie des LED: | 40, 000 heures |
| Certification: | ISO9001:2015 / ISO14000:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD TFT de 1280*480 points,Affichage LCD de haute luminosité de 800 nits,6Affichage LCD TFT de 86 pouces |
||
Télécharger la feuille de données
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
À propos de cet articleLe code de conduite est le code de conduite de l'appareil.
Cet écran LCD IPS TFT de 6,86 pouces de Saef Technology Ltd a une résolution élevée de 1280x480, offrant une image claire et délicate.Sa haute luminosité de 800 nits assure une excellente visibilité dans diverses conditions d'éclairageL'écran d'affichage adopte l'interface MIPI, prend en charge la transmission rapide de données et est équipé d'un écran tactile capacitif (CTP).fournissant une réponse sensible au toucher et une fonction multi-touch.
Principales caractéristiques:
Spécifications techniques:
Scénarios d'application:
Services personnalisés
Cet écran LCD IPS TFT haute luminosité 800 nits 6,86 poucesest un choix idéal pour diverses applications en raison de ses excellentes performances d'affichage et de ses options d'interface flexibles.
Caractéristiques
| Nom de l'article | Le contenu | Unité |
| Type de écran LCD | TFT | - |
| Afficher la couleur | 16M | |
| Direction de la vue | Tout | À l'heure |
| Température de fonctionnement | -20 à +70 | °C |
| Température de stockage | -30 à +80 | °C |
| Taille du module | 666 fois 181,0 fois 6.9 | mm |
| Zone active (W × H) | 6019 fois 160.51 | mm |
| Nombre de points | Pour les appareils de type "LED" | points |
| Voltage de l'alimentation électrique | 3.3 | V |
| Rétrécissement | 12 LED (blancs) | pièces |
| Lumière (LCM) | 800 | cd/m2 |
| Transfert de données | MIPI | - |
| Type de connecteur LCM |
AFC30-S40FCC-00: les produits de la catégorie A peuvent être utilisés pour les produits de la catégorie B. |
0.5PITCH 40 épingles |
| Clé de pilotage | Le numéro FL7707 | |
| CTP IC | Pour les véhicules à moteur |
Tracé mécanique
Description de l' épingle
| Le numéro de code. | Le symbole | Fonction |
| 1 | Le GND | Le sol |
| 2 | D0P | MIPI Entrée de la voie de données 0 (positive) |
| 3 | Nom de l'entreprise | MIPI Entrée de la voie de données 0 (négative) |
| 4 | Le GND | Le sol |
| 5 | D1P | MIPI Données de voie1 (positive) |
| 6 | D1N | MIPI Entrée de la voie de données1 (négatif) |
| 7 | Le GND | Le sol |
| 8 | Le CLKP | Entrée MIPI CLK (positive) |
| 9 | Nombre de personnes | Entrée du MIPI CLK (négatif) |
| 10 | Le GND | Le sol |
| 11 | D2P | MIPI Entrée de la voie de données 2 (positif) |
| 12 | D2N | MIPI Entrée de la voie de données 2 (négative) |
| 13 | Le GND | Le sol |
| 14 | D3P | MIPI Données de la voie 3 (positive) |
| 15 | D3N | MIPI Entrée de la voie de données 3 (négative) |
| 16 à 17 | Le GND | Le sol |
| 18 à 19 | VCC-1V8 | L'alimentation électrique (de 1,65 V à 3,6 V) |
| 20 | REFCLK/NC | N.C. |
| 21 | SDA/NC | N.C. |
| 22 | SCL/NC | N.C. |
| 23 | BIST/NC | N.C. |
| 24 | RSTB | Une épingle de réinitialisation globale active basse pour entrer dans l'état de réinitialisation. |
| 25 | Le code STBYB | N.C. |
| 26 | AVDD/NC | N.C. |
| 27 | Le GND | Le sol |
| 28 à 29 | Le K. | Lumière arrière LED au sol |
| 30 | Le GND | Le sol |
| 31 | VGL/NC | N.C. |
| 32 à 33 | Le GND | Le sol |
| 34 | VGH/NC | N.C. |
| 35 à 36 | Une | Puissance de la rétroéclairage LED |
| 38 à 39 | VDD-3V3 | L'alimentation électrique ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | N.C. |
Notes de crédit maximales absolues
| Paramètre | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Énergie électrique | VDD | Ta = 25°C | - | 3.3 | - | V |
| Port sur tension d'alimentation | VGH | - | 15 | - | V | |
| Port d'arrêt de la tension d'alimentation | VGL | - | - 11 ans | - | V |
Caractéristiques électriques ((Vss=0V,Ta=25°C)
| Paramètre | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité | |
| Énergie électrique | VDD | Ta = 25°C | - | 3.3 | 3.6 | V | |
| Énergie électrique | CICVC | Ta = 25°C | - | 1.8 | - | V | |
| Voltage d'entrée | Je ne sais pas. | VIH | Pour les appareils de traitement des gaz, la valeur d'échappement est déterminée. | 0.8VIOVCC | - | Le VIOVCC | V |
| Je ne sais pas. | VIL | Pour les appareils de traitement des gaz, la valeur d'échappement est déterminée. | 0 | - | 0.2VIOVCC | V | |
Les caractéristiques du rétroéclairage LED ((VSS=0V,Ta=25°C)
| Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité | |
| Voltage d'alimentation | - | - | - | 9.6 | - | V | |
| Courant d'alimentation | Si | - | - | 240 | - | - Je ne sais pas | |
| Courant vers l' avant | Normalement | Nom de l'entreprise | Série de 3 puces x 4 | - | - | - Je ne sais pas | |
| Dimmer les couleurs | - Je ne sais pas. | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Heures | |

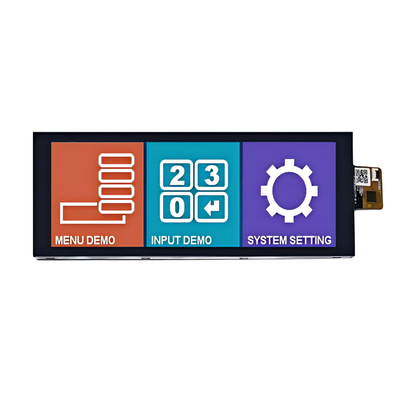

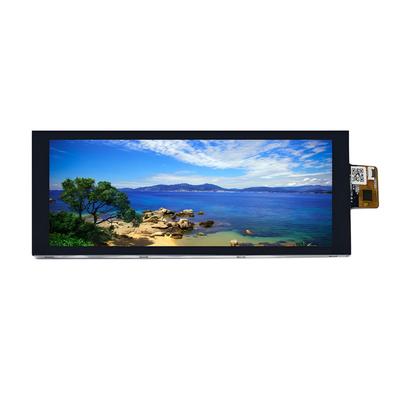

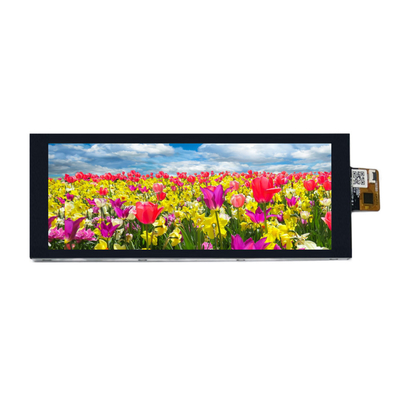

Image du produit
